Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | CINESE |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | Unione infilata colata del ½ di AISI 304 SP-114 CL1000 1» |
| Documento | Brochure del prodotto PDF |

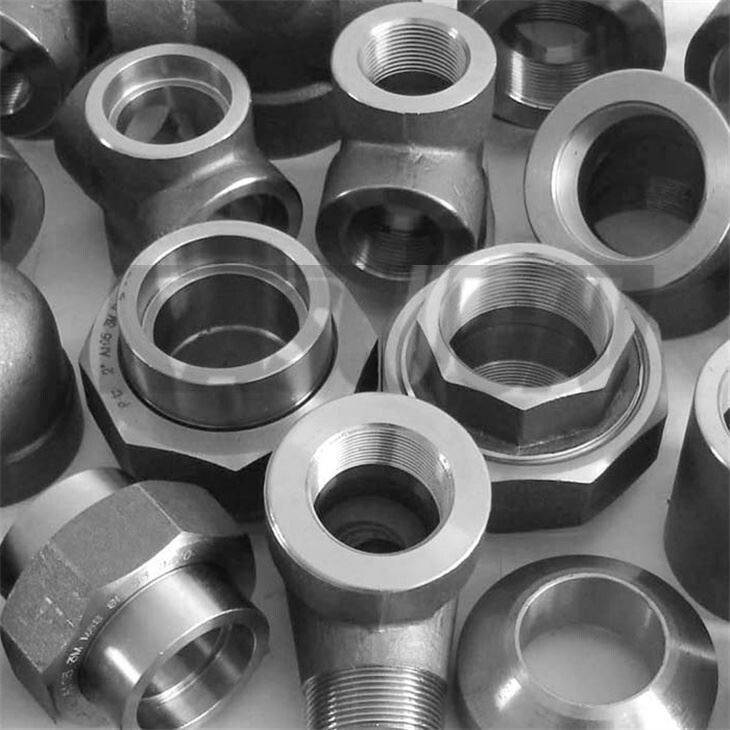

Fittings fuse SS 304, ASME B1.20.1 CL1000 Unione a filo in acciaio inossidabile
Informazioni sul prodotto
L'unione a filo in acciaio inossidabile è un impianto di raccordo di tubi robusto e resistente alla corrosione che facilita la connessione e la disconnessione di tubi o accessori in sistemi a filo,che lo rende adatto a varie applicazioni industriali in cui la durata e la facilità di manutenzione sono essenziali.
· Applicazioni:Comunemente utilizzato in vari settori industriali come la lavorazione chimica, la petrolchimica e la lavorazione alimentare, dove la resistenza alla corrosione e la resistenza sono cruciali.
· Vantaggi:
Resistenza alla corrosione: la costruzione in acciaio inossidabile offre un'eccellente resistenza alla corrosione in diversi ambienti.
Durabilità: il materiale in acciaio inossidabile fuso fornisce resistenza e longevità in applicazioni impegnative.
Facile da installare: i collegamenti a filo permettono di assemblare e smontare rapidamente senza la necessità di saldare.
| Nome del prodotto | AISI 304 MSS SP-114 CL1000 11⁄2 ̊ Unione a filo fuso in acciaio inossidabile |
| Tipi di filo | ASME B1.20.1 (TNP) |
| Dimensioni | MSS SP-114:2018 |
| Intervallo di dimensioni | 1 1⁄2 |
| Classe di pressione | Classe 1000 |
| Materiale | AISI 304/L |
Composizione chimica (%)
| Grado | C, massimo | Cr | Mn, massimo | Ni | P, massimo | S, massimo | Sì, al massimo. |
| AISI 304 | 0.08 | 18 ~ 20 | 2 | 8 o 10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 ~ 20 | 2 | 8 ~ 12 | 0.045 | 0.03 | 1 |
AISI 304/L Proprietà meccaniche
| Proprietà meccaniche | 304 | 304L |
| Durezza, Knoop | 138 | 158 |
| Durezza, Rockwell B. | 70 | 82 |
| Durezza, Vickers. | 129 | 159 |
| Resistenza alla trazione | 505 MPa | 564 MPa |
| Resistenza alla trazione, rendimento | 215 MPa | 210 MPa |
| Allungamento alla rottura | 70% | 58% |
| Modulo di elasticità | 193~200 GPa | 193~200 GPa |
| Impatto di Charpy | 325 J | 216J |
SP-114 Dimensioni delle unioni a filo di classe 1000
| NPS | Acqua di via (min.) | Across Flats (min.) | Lunghezza assemblata (min.) | Lunghezza del filo interno (min.) | Noce e corpo (min.) | Portamento (min.) |
| A | B | C | D | E | J | |
| ⅛ | 0.21 | 0.93 | 1.26 | 0.30 | 0.09 | 0.037 |
| ¼ | 0.36 | 1.10 | 1.44 | 0.32 | 0.09 | 0.037 |
| ⅜ | 0.52 | 1.26 | 1.50 | 0.36 | 0.10 | 0.047 |
| ½ | 0.61 | 1.45 | 1.72 | 0.43 | 0.10 | 0.047 |
| ¾ | 0.80 | 1.71 | 1.94 | 0.50 | 0.12 | 0.069 |
| 1 | 1.00 | 2.07 | 2.00 | 0.58 | 0.13 | 0.069 |
| 1¼ | 1.31 | 2.50 | 2.26 | 0.67 | 0.14 | 0.104 |
| 1½ | 1.55 | 2.87 | 2.41 | 0.70 | 0.15 | 0.104 |
| 2 | 2.03 | 3.41 | 2.75 | 0.75 | 0.17 | 0.104 |
| 2½ | 2.38 | 4.12 | 3.22 | 0.92 | 0.21 | 0.107 |
| 3 | 3.00 | 4.75 | 3.50 | 0.98 | 0.23 | 0.107 |
| 4 | 4.03 | 6.00 | 3.85 | 1.08 | 0.26 | 0.107 |
