Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | AISI 316 MSS SP-114 CL1000 3/4”Cast Socket-Welding Dritto Croce |
| Documento | Brochure del prodotto PDF |

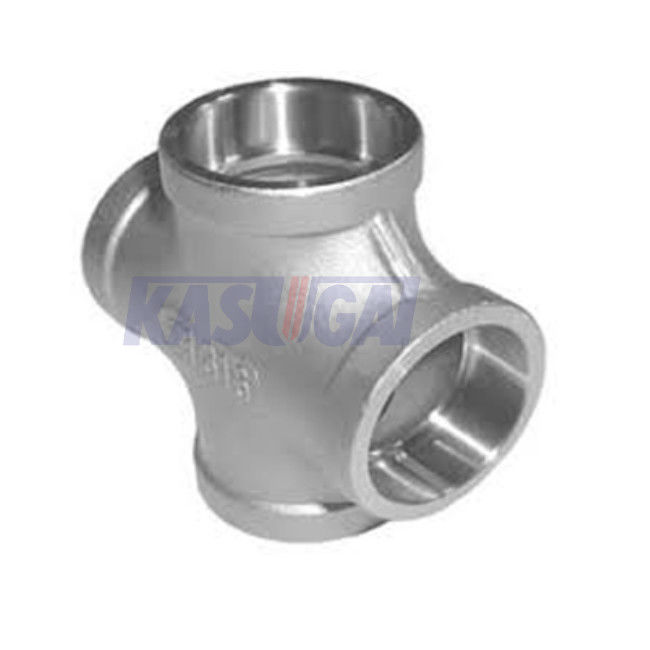

AISI 316 MSS SP-114 CL1000 3/4" incrocio diritto fuso della Incavo-saldatura di acciaio inossidabile
Informazioni di prodotto
| Nome di prodotto | AISI 316 MSS SP-114 CL1000 3/4" incrocio diritto fuso della Incavo-saldatura di acciaio inossidabile |
| Tipo adattantesi | Incrocio diritto della Incavo-saldatura |
| Dimensioni | MSS SP-114: 2018 |
| Intervallo di grandezza | 3/4" |
| Classe di pressione | Classe 1000 |
| Materiali | AISI 316/L |
L'incrocio diritto è un montaggio a quattro vie utilizzato per fare i doppi collegamenti perpendicolari al tubo. Somiglia ad una strada trasversale. Le linee che si collegano al funzionamento della conduttura del tubo sono conosciute come «rami». Il funzionamento della conduttura del tubo spesso è chiamato «l'intestazione». La parola «diritta» denota che tutti e quattro i sbocchi sono la stessa dimensione del tubo.
Norma & materiali: AISI 316L
Il AISI 316 e AISI 316L descrive gli acciai inossidabili e austenitici del cromo-nichel-molibdeno che hanno buona resistenza in acidi d'ossidazione ed in media contenenti cloro. dovuto la composizione chimica, i 316 materiali e il 316L materiale sono le leghe inerentemente resistenti alla corrosione del metallo.
Composizione chimica media approssimativa in AISI 316/L (%)
| Grado | C, massima | Si, massimo | Mn, massimo | P, massima | S, massima | Ni | Cr | Mo |
| AISI 316 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
| AISI 316L | 0,03 | 1,00 | 2,00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
Proprietà meccaniche di AISI 316/L
| Proprietà meccaniche | 316 | 316L |
| Resistenza alla trazione (MPa), ≥ | 515 | 485 |
| 0.2%Yield resistenza alla trazione (MPa), ≥ | 205 | 170 |
| Allungamento in 50mm (2 dentro.) (%), ≥ | 40 | 40 |
| Durezza Brinell (HBW), ≤ | 217 | 217 |
| Durezza di Rockwell (HRBW), ≤ | 95 | 95 |
SP-114 dimensiona dei montaggi lavorati della Incavo-saldatura della classe 1000 (nei pollici)
| NPS | Gomiti, T & incroci della Centro--fine | Gomiti della Centro--fine 45o | Incavo foro)/((di minuto massimo) |
Diametro del foro. )/((di minuto massimo) |
Profondità dell'incavo (minuti) | Spessore del metallo | Diametro esterno della banda (minuti) | Lunghezza di coppia completa (minuti) | Altezza del cappuccio (minuti) | Spessore piano del tappo superiore (minuti) |
| C | SB | Il BD | Deviazione standard | G | H1 | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1,05 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1,30 | 1,50 | 1,06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1,61 | 1,62 | 1,31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2,00 | 1,62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2,17 | 2,12 | 1,62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2,74 | 2,50 | 1,75 | 0,22 |
