Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | Il ¼ di CF8 SP-114 CL150 1» ha fuso l'accoppiamento legato infilato |
| Documento | Brochure del prodotto PDF |

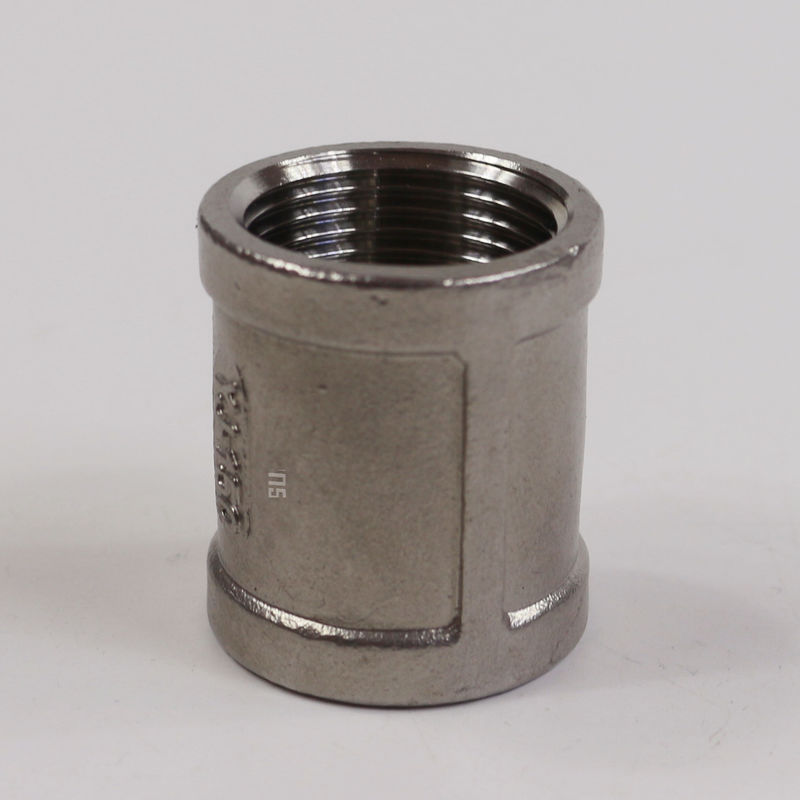

Il ¼ di ASTM A351 CF8 MSS SP-114 CL150 1» ha fuso l'accoppiamento legato infilato
Informazioni di prodotto
| Nome di prodotto | Il ¼ di ASTM A351 CF8 MSS SP-114 CL150 1» ha fuso l'accoppiamento legato infilato |
| Tipi del filo | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Dimensioni | MSS SP-114 |
| Intervallo di grandezza | 1 ¼» |
| Classe di pressione | Classi 150, 1000, 2000, 3000, 6000 e 9000 |
| Materiali | ASTM A351 CF8 |
ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M sono acciaio inossidabile austenitico, esibiscono la buone forza e duttilità. CF8/CF8M ampiamente si applicano in pompa e valvola, marinaio, prodotto chimico che elabora, industrie di trasformazione alimentare, CF8 deve inoltre applicarsi nelle industrie di difesa e nucleari.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Grado | C | Mn | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Grado |
Resistenza alla trazione (ksi) |
Carico di snervamento (ksi) |
Allungamento (%) |
Durezza (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Dimensioni dell'accoppiamento infilato della colata della classe 150 (diritto e riducendo le dimensioni) (nei pollici)
| NPS | Lunghezza del filo (b) (minuti) | Larghezza della banda (minuti) | Spessore del metallo (a) | Fuori del diametro della banda (c) (minuti) | Lunghezza degli accoppiamenti diritti (minuti) | Lunghezza degli accoppiamenti riducentesi concentrici (minuti) |
| B | E | G | H | W | M. | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
NOTA GENERALE: La riduzione degli accoppiamenti può essere neanche campana o diritto. Il diametro esterno (H) degli accoppiamenti riducentesi diritti corrisponderà alla più grande fine connessione di dimensione del montaggio ridurrsi.
NOTE:
i modelli (a) saranno destinati per produrre le colate di spessore del metallo arrese la Tabella. Lo spessore del metallo a nessun punto sarà meno di 90% dei valori arresi la Tabella.
(b) la lunghezza del filo può estendere oltre la larghezza della banda. Tuttavia, spessore minimo del metallo (G) deve essere mantenuto all'estremità del filo.
(c) gli accoppiamenti, mezzi accoppiamenti ed accoppiamenti di riduzione possono essere legati o non legati.
(d) le costole sono permesse secondo la parte 9. Le linee tratteggiate «esterne» applicabili nei disegni qui sopra indicano dove le costole sono permesse.
