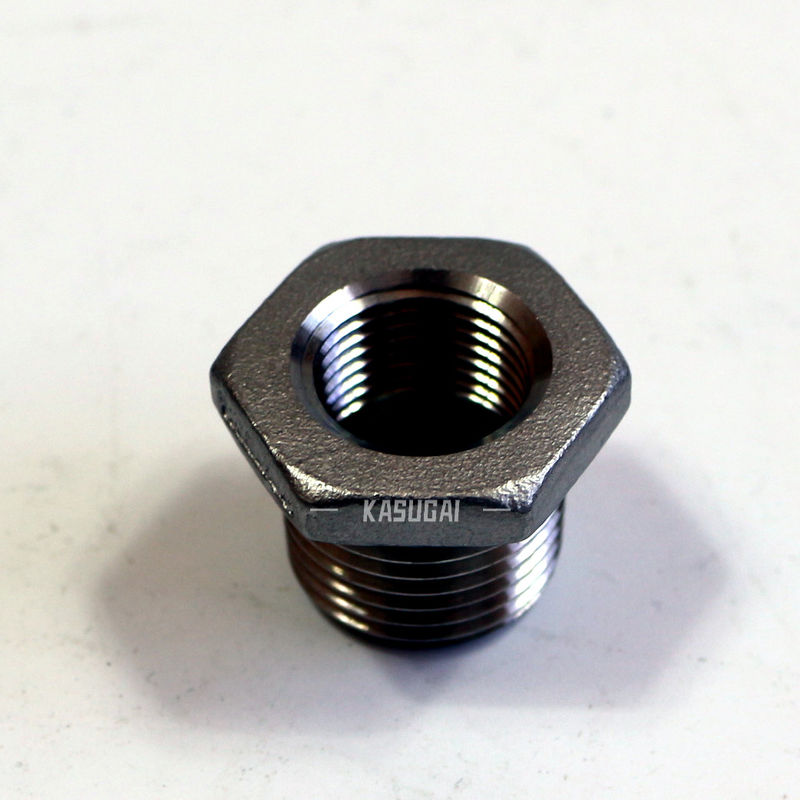

Boccola della testa esagonale infilata colata di acciaio inossidabile di ASTM A351 MSS SP-114 CL1000
Informazioni di prodotto
| Nome di prodotto |
Boccola della testa esagonale infilata colata di acciaio inossidabile di ASTM A351 MSS SP-114 CL1000
|
| Tipi del filo | ASME B1.20.1 (NPT) |
| Dimensioni | MSS SP-114 |
| Intervallo di grandezza | 1/4" a 4" |
| Classe di pressione | Classe 1000 |
| Materiali | ASTM A351 (CF8/CF8M) |
Norme & materiali: ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M sono acciaio inossidabile austenitico, esibiscono la buone forza e duttilità. CF8/CF8M ampiamente si applicano in pompa e valvola, marinaio, prodotto chimico che elabora, industrie di trasformazione alimentare, CF8 deve inoltre applicarsi nelle industrie di difesa e nucleari.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Grado | C | Mn | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Grado |
Resistenza alla trazione (ksi) |
Carico di snervamento (ksi) |
Allungamento (%) |
Durezza (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Dimensioni delle boccole infilate lavorate della testa esagonale della classe 1000 (pollici)
| NPS | Lunghezza del filo esterno (minuti) | Lunghezza del filo interno (minuti) | Altezza della testa (minuti) | Larghezza nominale attraverso gli appartamenti (b) |
| T | D | C | ||
| ⅛ del × del ¼ | 0,44 | 0,26 | 0,12 | ⅝ |
| ⅛ del × del ⅜ | 0,50 | 0,40 | 0,16 | 11/16(a) |
| ¼ del × del ⅜ | 0,50 | 0,40 | 0,16 | 11/16(a) |
| ⅛ del × del ½ | 0,56 | 0,26 | 0,19 | ⅞ |
| ¼ del × del ½ | 0,56 | 0,40 | 0,19 | ⅞ |
| ⅜ del × del ½ | 0,56 | 0,41 | 0,19 | ⅞ |
| ⅛ del × del ¾ | 0,62 | 0,26 | 0,22 | 1 1/16 (a) |
| ¼ del × del ¾ | 0,62 | 0,40 | 0,22 | 1 1/16 (a) |
| ⅜ del × del ¾ | 0,62 | 0,41 | 0,22 | 1 1/16 (a) |
| ½ del × del ¾ | 0,62 | 0,53 | 0,22 | 1 1/16 (a) |
| 1 ⅛ del × | 0,75 | 0,26 | 0,25 | 1 ⅜ |
| 1 ¼ del × | 0,75 | 0,40 | 0,25 | 1 ⅜ |
| 1 ⅜ del × | 0,75 | 0,41 | 0,25 | 1 ⅜ |
| 1 ½ del × | 0,75 | 0,53 | 0,25 | 1 ⅜ |
| 1 ¾ del × | 0,75 | 0,55 | 0,25 | 1 ⅜ |
| 1 ¼ del × del ¼ | 0,81 | 0,40 | 0,28 | 1 ¾ |
| 1 ⅜ del × del ¼ | 0,81 | 0,41 | 0,28 | 1 ¾ |
| 1 ½ del × del ¼ | 0,81 | 0,53 | 0,28 | 1 ¾ |
| 1 ¾ del × del ¼ | 0,81 | 0,55 | 0,28 | 1 ¾ |
| 1 ¼ ×1 | 0,81 | 0,68 | 0,28 | 1 ¾ |
| 1 ¼ del × del ½ | 0,81 | 0,40 | 0,31 | 2 |
| 1 ⅜ del × del ½ | 0,81 | 0,41 | 0,31 | 2 |
| 1 ½ del × del ½ | 0,81 | 0,53 | 0,31 | 2 |
| 1 ¾ del × del ½ | 0,81 | 0,55 | 0,31 | 2 |
| 1 ½ ×1 | 0,81 | 0,68 | 0,31 | 2 |
| 1 ¼ del ½ ×1 | 0,81 | 0,71 | 0,31 | 2 |
| un ¼ di 2 × | 0,88 | 0,40 | 0,34 | ½ 2 |
| un ⅜ di 2 × | 0,88 | 0,41 | 0,34 | ½ 2 |
| un ½ di 2 × | 0,88 | 0,53 | 0,34 | ½ 2 |
| un ¾ di 2 × | 0,88 | 0,55 | 0,34 | ½ 2 |
| 2 ×1 | 0,88 | 0,68 | 0,34 | ½ 2 |
| ¼ 2 ×1 | 0,88 | 0,71 | 0,34 | ½ 2 |
| ½ 2 ×1 | 0,88 | 0,72 | 0,34 | ½ 2 |
| ½ del × di 2 ½ | 1,06 | 0,53 | 0,38 | 3 |
| ¾ del × di 2 ½ | 1,06 | 0,55 | 0,38 | 3 |
| 2 ½ ×1 | 1,06 | 0,68 | 0,38 | 3 |
| 2 ¼ del ½ ×1 | 1,06 | 0,71 | 0,38 | 3 |
| 2 ½ del ½ ×1 | 1,06 | 0,72 | 0,38 | 3 |
| 2 ½ ×2 | 1,06 | 0,76 | 0,38 | 3 |
| un ½ di 3 × | 1,12 | 0,53 | 0,41 | ½ 3 |
| un ¾ di 3 × | 1,12 | 0,55 | 0,41 | ½ 3 |
| 3 ×1 | 1,12 | 0,68 | 0,41 | ½ 3 |
| ¼ 3 ×1 | 1,12 | 0,71 | 0,41 | ½ 3 |
| ½ 3 ×1 | 1,12 | 0,72 | 0,41 | ½ 3 |
| 3 ×2 | 1,12 | 0,76 | 0,41 | ½ 3 |
| ½ 3 ×2 | 1,12 | 1,14 | 0,41 | ½ 3 |
| 4 ×1 | 1,25 | 0,68 | 0,50 | ⅝ 4 |
| ¼ 4 ×1 | 1,25 | 0,71 | 0,50 | ⅝ 4 |
| ½ 4 ×1 | 1,25 | 0,72 | 0,50 | ⅝ 4 |
| 4 ×2 | 1,25 | 0,76 | 0,50 | ⅝ 4 |
| ½ 4 ×2 | 1,25 | 1,14 | 0,50 | ⅝ 4 |
| 4 ×3 | 1,25 | 1,20 | 0,50 | ⅝ 4 |
Note:
(a) una volta fatto dalle azione della barra; le dimensioni possono essere pollici ⅛ di 1 e del ¾, rispettivamente, per usare le dimensioni regolari delle azione della barra.
(b) i produttori applicati a tolleranza shal assicurano le dimensioni misura la lavorazione con utensili consueta degli Stati Uniti.
