Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | Iso 49-1994 di AISI 304 (E) 90DEG CL150 1" colata ha infilato 90 il gomito di grado M/F |
| Documento | Brochure del prodotto PDF |

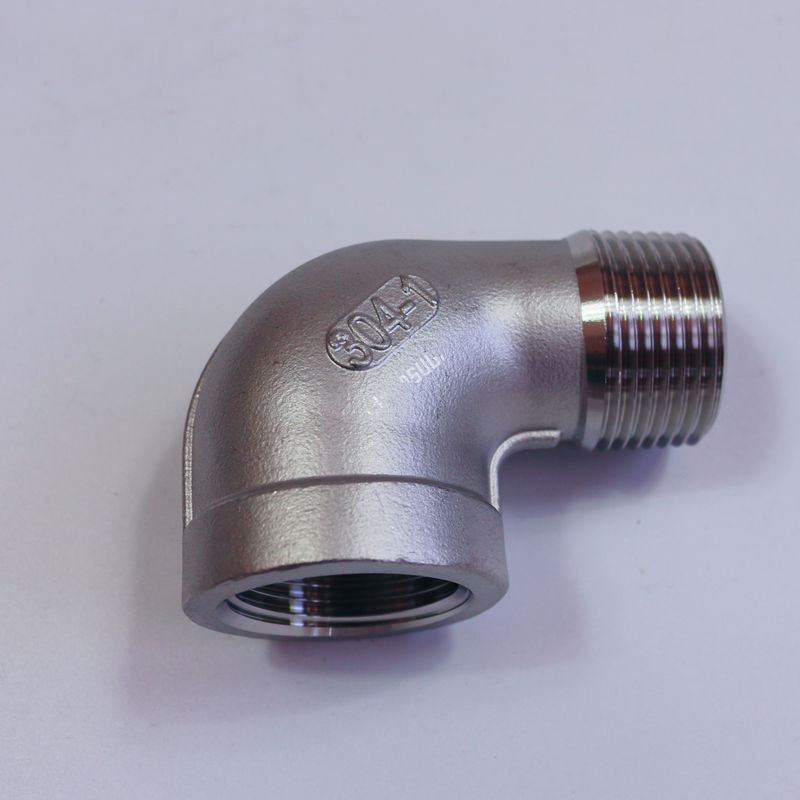

Iso 49-1994 di AISI 304 (E) 90DEG CL150 1" colata di acciaio inossidabile ha infilato 90 il gomito di grado M/F
Informazioni di prodotto
| Nome di prodotto | Iso 49-1994 di AISI 304 (E) 90DEG CL150 1" colata di acciaio inossidabile ha infilato 90 il gomito di grado M/F |
| Tipi del filo | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Dimensioni | ISO 49-1994 (E) |
| Intervallo di grandezza | 1" |
| Classe di pressione | Classe 150 |
| Materiali | AISI 304/L |
Norma & materiali: AISI 304/L
Il SAE/ANSI 304 (AISI 304) è il tipo il comunemente disponibile ed usato di acciaio inossidabile. Inoltre si riferisce a come 18/8 di acciaio inossidabile, acciaio inossidabile A2 (secondo l'iso 3506), o 304S15 (secondo la norma britannica). Ciò è una lega austenitica del cromo-nichel che praticamente significa che ha una resistenza della corrosione molto alta. È inoltre non magnetica e non può essere indurita con il trattamento termico. Poichè AISI 304 può resistere agli ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facile, è molto popolare per una vasta gamma di applicazioni.
Composizione chimica in AISI 304/L (%)
| Grado | C, massima | Cr | Mn, massimo | Ni | P, massima | S, massima | Si, massimo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Proprietà meccaniche di AISI 304/L
| Proprietà meccaniche | 304 | 304L |
| Durezza, Knoop | 138 | 158 |
| Durezza, Rockwell B | 70 | 82 |
| Durezza, Vickers | 129 | 159 |
| Resistenza alla trazione, ultima | MPa 505 | MPa 564 |
| Resistenza alla trazione, rendimento | MPa 215 | MPa 210 |
| Allungamento a rottura | 70% | 58% |
| Modulo di elasticità | 193~200 GPa | 193~200 GPa |
| Impatto di Charpy | 325 J | 216J |
Iso 49-1994 (E) dimensioni dei gomiti, T, incroci (millimetro)
| Dimensioni adattantesi (pollici) |
Dimensioni (millimetro) |
Lunghezza di stenditura (millimetro) |
||||||
| A2 | A4 | B1 | C1 | Za1 | Za2 | a | b | z |
| ⅛ | ⅛ | ⅛ | — | — | — | 19 | 25 | 12 |
| ¼ | ¼ | ¼ | (¼) | — | — | 21 | 28 | 11 |
| ⅜ | ⅜ | ⅜ | ⅜ | (⅜) | (⅜) | 25 | 32 | 15 |
| ½ | ½ | ½ | ½ | ½ | (½) | 28 | 37 | 15 |
| ¾ | ¾ | ¾ | ¾ | ¾ | (¾) | 33 | 43 | 18 |
| 1 | 1 | 1 | 1 | (1) | (1) | 38 | 52 | 21 |
| 1 ¼ | 1 ¼ | 1 ¼ | 1 ¼ | — | — | 45 | 60 | 26 |
| 1 ½ | 1 ½ | 1 ½ | 1 ½ | — | — | 50 | 65 | 31 |
| 2 | 2 | 2 | 2 | — | — | 58 | 74 | 34 |
| ½ 2 | ½ 2 | ½ 2 | (½ 2) | — | — | 69 | 88 | 42 |
| 3 | 3 | 3 | (3) | — | — | 78 | 98 | 48 |
| 4 | 4 | 4 | (4) | — | — | 96 | 118 | 60 |
| (5) | — | (5) | — | — | — | 115 | — | 75 |
| (6) | — | (6) | — | — | — | 131 | — | 91 |
