Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | Cina |
| Marca | KASUGAI |
| Certificazione | ISO; PED |
| Numero di modello | Boccola della boccola della testa esagonale filettata colata dell'acciaio inossidabile di ASTM A351 |
| Documento | Brochure del prodotto PDF |

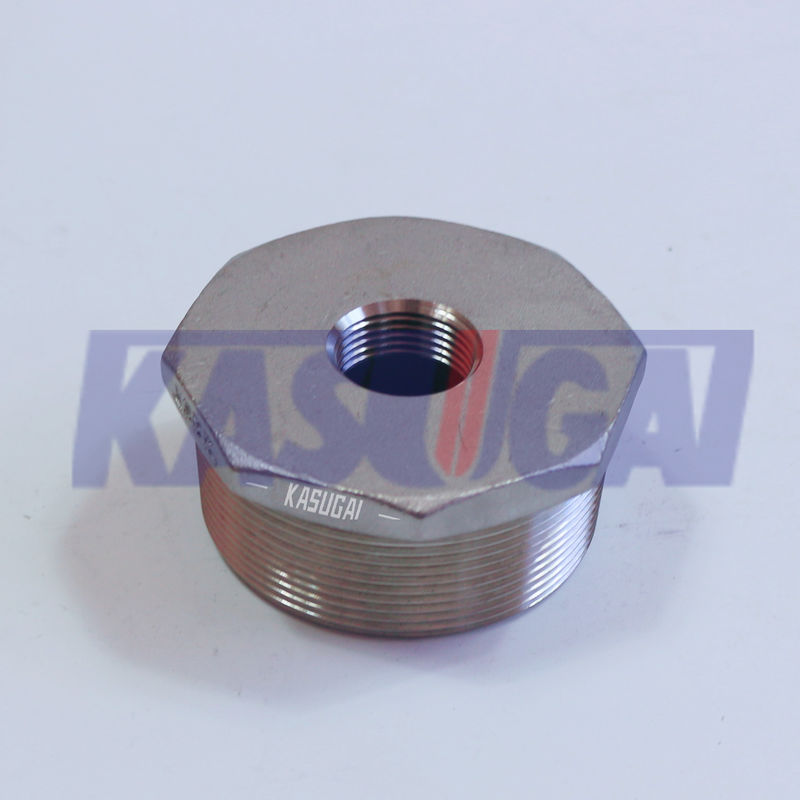

ASTM A351 MSS SP-114 CL1000 Testa esessuale a filo in acciaio inossidabile
Informazioni sul prodotto
· Realizzato in acciaio inossidabile attraverso il processo di fusione, offre durabilità, resistenza alla corrosione e longevità.
· Dispone di fili maschili all'esterno e di una testa esagonale per una facile installazione con una chiave inglese o una presa.
· Utilizzato nei sistemi idraulici, industriali e commerciali dove sono richieste transizioni o estensioni di dimensioni del tubo.
| Nome del prodotto |
ASTM A351 MSS SP-114 CL1000 Testa esessuale a filo in acciaio inossidabile
|
| Tipi di filo | ASME B1.20.1 (TNP) |
| Dimensioni | MSS SP-114 |
| Intervallo di dimensioni | da 1/4 a 4 |
| Classe di pressione | Classe 1000 |
| Materiale | ASTM A351 ((CF8/CF8M) |
· Vantaggi:
o Resistenza alla corrosione: la costruzione in acciaio inossidabile offre un'eccellente resistenza alla corrosione e alla ruggine.
o Durabilità: garantisce una connessione duratura e prestazioni affidabili in vari ambienti.
o Facile installazione: la progettazione della testa esessuale consente un facile serraggio e rimozione con strumenti standard.
Norme e materiali: ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M sono acciai inossidabili austenitici, presentano una buona resistenza e duttilità.Il CF8 è utilizzato anche nelle industrie nucleari e della difesa..
ASTM A351 CF8/CF8M Composizione chimica (%)
| Grado | C | M | Cr | Mo. | Ni | Fe | Cu |
| CF8 | 0 a 0.08 | 0 a 1.5 | 18-21 | 0 a 0.5 | 9-11 | Balla | 0.00-0.00 |
| CF8M | 0 a 0.08 | 0 a 1.5 | 18-21 | 2-3 | 9-12 | Balla | 0.00-0.00 |
ASTM A351 CF8/CF8M Proprietà meccaniche
| Grado |
Resistenza alla trazione (ksi) |
Forza di resa (ksi) |
L'allungamento (%) |
Durezza (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Dimensioni delle buste di testa esessuali a filo di classe 1000 (pollici)
| NPS | Lunghezza del filo esterno (min.) | Lunghezza del filo interno (min.) | Altezza della testa (min.) | Larghezza nominale in piattaforma(b) |
| A | T | D | C | |
| Quarto × Quarto | 0.44 | 0.26 | 0.12 | ⅝ |
| 3⁄8 × 1⁄8 | 0.50 | 0.40 | 0.16 | 11/16(a) |
| 3⁄8 × 1⁄4 | 0.50 | 0.40 | 0.16 | 11/16(a) |
| 1⁄2 × 1⁄8 | 0.56 | 0.26 | 0.19 | ⅞ |
| 1⁄2 × 1⁄4 | 0.56 | 0.40 | 0.19 | ⅞ |
| 1⁄2 × 3⁄8 | 0.56 | 0.41 | 0.19 | ⅞ |
| 3⁄4 × 1⁄8 | 0.62 | 0.26 | 0.22 | 1 1/16(a) |
| 3⁄4 × 1⁄4 | 0.62 | 0.40 | 0.22 | 1 1/16(a) |
| 3⁄4 × 3⁄8 | 0.62 | 0.41 | 0.22 | 1 1/16(a) |
| 3⁄4 ×1⁄2 | 0.62 | 0.53 | 0.22 | 1 1/16(a) |
| 1 × 1⁄8 | 0.75 | 0.26 | 0.25 | 1⅜ |
| 1 × 1⁄4 | 0.75 | 0.40 | 0.25 | 1⅜ |
| 1 × 3⁄8 | 0.75 | 0.41 | 0.25 | 1⅜ |
| 1 × 1⁄2 | 0.75 | 0.53 | 0.25 | 1⅜ |
| 1 × 3⁄4 | 0.75 | 0.55 | 0.25 | 1⅜ |
| 11⁄4 × 1⁄4 | 0.81 | 0.40 | 0.28 | 1¾ |
| 11⁄4 × 3⁄8 | 0.81 | 0.41 | 0.28 | 1¾ |
| 11⁄4 ×1⁄2 | 0.81 | 0.53 | 0.28 | 1¾ |
| 11⁄4 × 3⁄4 | 0.81 | 0.55 | 0.28 | 1¾ |
| 11⁄4 × 1 | 0.81 | 0.68 | 0.28 | 1¾ |
| 1 1⁄2 × 1⁄4 | 0.81 | 0.40 | 0.31 | 2 |
| 11⁄2 × 3⁄8 | 0.81 | 0.41 | 0.31 | 2 |
| 11⁄2 × 1⁄2. | 0.81 | 0.53 | 0.31 | 2 |
| 1 1⁄2 × 3⁄4 | 0.81 | 0.55 | 0.31 | 2 |
| 11⁄2 × 1 | 0.81 | 0.68 | 0.31 | 2 |
| 11⁄2 × 11⁄4 | 0.81 | 0.71 | 0.31 | 2 |
| 2 × 1⁄4 | 0.88 | 0.40 | 0.34 | 2½ |
| 2 × 3⁄8 | 0.88 | 0.41 | 0.34 | 2½ |
| 2 × 1⁄2 | 0.88 | 0.53 | 0.34 | 2½ |
| 2 × 3⁄4 | 0.88 | 0.55 | 0.34 | 2½ |
| 2 × 1 | 0.88 | 0.68 | 0.34 | 2½ |
| 2 × 11⁄4 | 0.88 | 0.71 | 0.34 | 2½ |
| 2 × 11⁄2 | 0.88 | 0.72 | 0.34 | 2½ |
| 21⁄2 × 1⁄2 | 1.06 | 0.53 | 0.38 | 3 |
| 2 1⁄2 × 3⁄4 | 1.06 | 0.55 | 0.38 | 3 |
| 21⁄2 × 1 | 1.06 | 0.68 | 0.38 | 3 |
| 2 1⁄2 × 11⁄4 | 1.06 | 0.71 | 0.38 | 3 |
| 21⁄2 × 11⁄2 | 1.06 | 0.72 | 0.38 | 3 |
| 21⁄2 ×2 | 1.06 | 0.76 | 0.38 | 3 |
| 3 × 1⁄2 | 1.12 | 0.53 | 0.41 | 3½ |
| 3 × 3⁄4 | 1.12 | 0.55 | 0.41 | 3½ |
| 3 × 1 | 1.12 | 0.68 | 0.41 | 3½ |
| 3 × 11⁄4 | 1.12 | 0.71 | 0.41 | 3½ |
| 3 × 11⁄2 | 1.12 | 0.72 | 0.41 | 3½ |
| 3 × 2 | 1.12 | 0.76 | 0.41 | 3½ |
| 3 × 21⁄2 | 1.12 | 1.14 | 0.41 | 3½ |
| 4 × 1 | 1.25 | 0.68 | 0.50 | 4⅝ |
| 4 × 11⁄4 | 1.25 | 0.71 | 0.50 | 4⅝ |
| 4 × 11⁄2 | 1.25 | 0.72 | 0.50 | 4⅝ |
| 4 × 2 | 1.25 | 0.76 | 0.50 | 4⅝ |
| 4 × 21⁄2 | 1.25 | 1.14 | 0.50 | 4⅝ |
| 4 × 3 | 1.25 | 1.20 | 0.50 | 4⅝ |
Nota:
(a) Quando sono realizzati con barre; le dimensioni possono essere rispettivamente di 3⁄4 e 11⁄8 pollici, al fine di utilizzare le dimensioni normali delle barre.
b) I fabbricanti che applicano le tolleranze devono assicurare che le dimensioni si adattino agli utensili usuali statunitensi.
