Luogo di origine | Cina |
Marca | KASUGAI |
Certificazione | ISO-9001; PED; AD 2000 |
Numero di modello | Il ¼ di CF8 SP-114 CL150 1» ha fuso l'accoppiamento legato infilato |
Documento | Brochure del prodotto PDF |

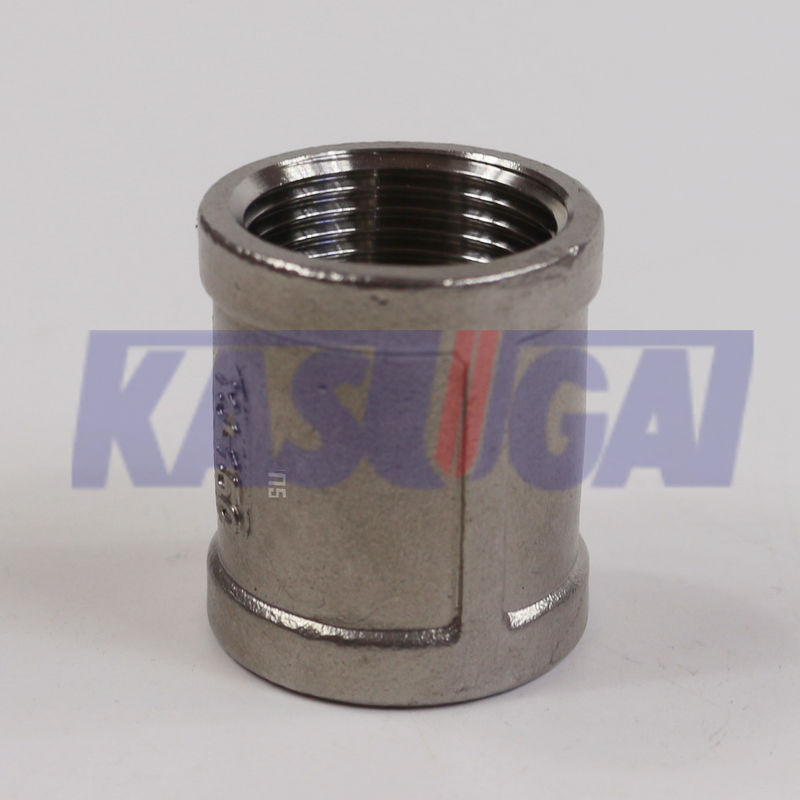

ASTM A351 CF8 MSS SP-114 CL150 11⁄4 ̊ Accoppiamento a fasce a filo fuso
Informazioni sul prodotto
Aa coppia a fascia a filoè un tipo di accoppiamento utilizzato nei sistemi di tubazioni per collegare due tubi con estremità filettate.
· L'accoppiamento è progettato con fili femminili all'interno per abbinare i fili maschili alle estremità dei tubi che collega.
· Di solito ha un'esternalità a fasce o a nervature per una maggiore aderenza e per fornire una superficie per stringere l'accoppiamento in modo sicuro.
Nome del prodotto | ASTM A351 CF8 MSS SP-114 CL150 11⁄4 ̊ Accoppiamento a fasce a filo fuso |
Tipi di filo | ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
Dimensioni | MSS SP-114 |
Intervallo di dimensioni | Un quarto. |
Classe di pressione | Classe 150, 1000, 2000, 3000, 6000 e 9000 |
Materiale | ASTM A351 CF8 |
ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M sono acciai inossidabili austenitici, presentano una buona resistenza e duttilità.Il CF8 è utilizzato anche nelle industrie nucleari e della difesa..
ASTM A351 CF8/CF8M Composizione chimica (%)
Grado | C | M | Cr | Mo. | Ni | Fe | Cu |
CF8 | 0 a 0.08 | 0 a 1.5 | 18-21 | 0 a 0.5 | 9-11 | Balla | 0.00-0.00 |
CF8M | 0 a 0.08 | 0 a 1.5 | 18-21 | 2-3 | 9-12 | Balla | 0.00-0.00 |
ASTM A351 CF8/CF8M Proprietà meccaniche
Grado |
Resistenza alla trazione (ksi) |
Forza di resa (ksi) |
L'allungamento (%) |
Durezza (Brinell) |
CF8 | 0.00-70 | 30 | 35 | 134-196 |
CF8M | 0.00-70 | 30 | 30 | 146-212 |
Applicazioni:
· Questi accoppiamenti sono utilizzati in vari sistemi di tubazioni per unire e estendere le lunghezze dei tubi.
· Si trovano comunemente in idraulici, sistemi HVAC, applicazioni industriali e altri sistemi di movimentazione di fluidi o gas in cui vengono utilizzati collegamenti a filo.
Dimensioni di accoppiamento a filo di classe 150 (dimensioni rettilinee e riducenti) (in pollici)
NPS | Lunghezza del filo(b)(min.) | Larghezza della banda (min.) | Spessore del metallo(a) | Fuori dalla Dia. della Band(c)(min.) | Lunghezza degli accoppiamenti dritti (min) | lunghezza degli accoppiamenti riduttori concentrici (min) |
B | E | G | H | W | M | |
⅛ | 0.25 | 0.20 | 0.09 | 0.75 | 1.00 | ️ |
¼ | 0.32 | 0.20 | 0.09 | 0.84 | 1.00 | 1.00 |
⅜ | 0.36 | 0.21 | 0.10 | 1.01 | 1.12 | 1.12 |
½ | 0.43 | 0.25 | 0.10 | 1.20 | 1.38 | 1.38 |
¾ | 0.50 | 0.27 | 0.12 | 1.46 | 1.50 | 1.50 |
1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.62 | 1.62 |
1¼ | 0.67 | 0.34 | 0.14 | 2.15 | 2.00 | 2.00 |
1½ | 0.70 | 0.37 | 0.15 | 2.43 | 2.12 | 2.12 |
2 | 0.75 | 0.42 | 0.17 | 2.96 | 2.50 | 2.50 |
2½ | 0.92 | 0.48 | 0.21 | 3.31 | 2.87 | 3.25 |
3 | 0.98 | 0.55 | 0.23 | 4.00 | 3.18 | 3.68 |
4 | 1.08 | 0.66 | 0.26 | 5.06 | 3.68 | 4.38 |
Nota generale:Gli accoppiamenti riduttori possono essere a campana o rettilinei; il diametro esterno (H) degli accoppiamenti riduttori rettilinei deve corrispondere al più grande collegamento terminale del dispositivo riduttore.
Nota:
(a) I modelli devono essere progettati per produrre fusioni di spessore metallico indicato nella tabella, il cui spessore metallico non deve essere inferiore al 90% dei valori indicati nella tabella.
b) La lunghezza del filo può estendersi oltre la larghezza della fascia, ma deve essere mantenuta una spessore metallica minima (G) alla fine del filo.
c) Gli accoppiamenti, i semicoppiamenti e gli accoppiamenti riduttori possono essere a fasce o senza fasce.
(d) Le costole sono ammesse ai sensi del punto 9. Le linee esterne applicate nei disegni di cui sopra indicano dove sono ammesse.
