Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
| Documento | Brochure del prodotto PDF |

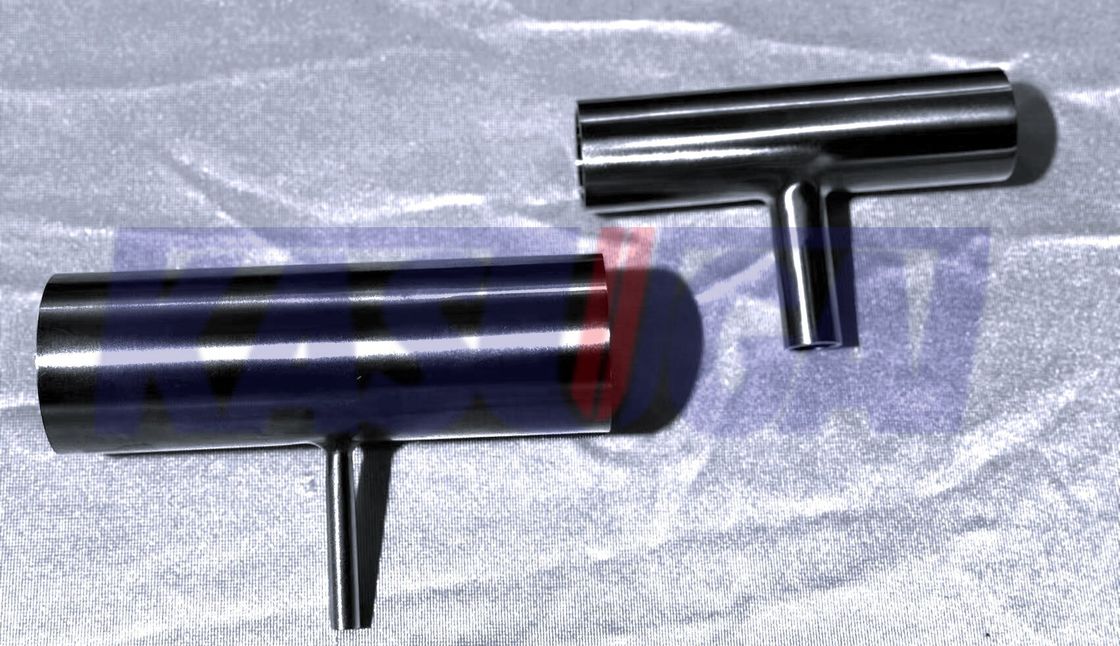

AISI 304 ISO 49-1994 (E) CL150T-shirt riducente a filo di acciaio inossidabile
Il tubo in acciaio ha tre rami che possono cambiare la direzione del fluido.Il tee in acciaio è ampiamente utilizzato nelle reti di tubazioni per il trasporto di liquidi e gas.
Informazioni sul prodotto
Un tubo riduttore a filettatura in acciaio inossidabile è un impianto per tubi che consente la connessione di tre tubi di diverse dimensioni in un sistema di tubazioni.Questo tipo di abbigliamento ha fili femminili alle tre estremità, con un'estremità di diametro maggiore rispetto alle altre due, facilitando il passaggio tra diverse dimensioni di tubo.
Questi accessori sono in genere realizzati in acciaio inossidabile, offrendo eccellente resistenza alla corrosione, durata e resistenza.
| Nome del prodotto | AISI 304 ISO 49-1994 (E) CL150T-shirt riducente a filo di acciaio inossidabile |
| Tipi di filo | ASME B1.20.1 (TNP) |
| Dimensioni | ISO 49:1994 (E) |
| Intervallo di dimensioni | 1 1⁄2 × 3⁄4 |
| Classe di pressione | Classe 150 NPT |
| Materiale | AISI 304/L |
Standard e materiali: AISI 304L
L'acciaio inossidabile SAE/ANSI 304 (AISI 304) è il tipo di acciaio inossidabile più comunemente disponibile e utilizzato.o 304S15 (secondo lo standard britannico)Si tratta di una lega austenitica di cromo e nichel, che ha una resistenza alla corrosione molto elevata, non è magnetico e non può essere indurito mediante trattamento termico.Poiché AISI 304 può resistere a ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facilmente, è molto popolare per una vasta gamma di applicazioni.
Composizione chimica (%)
| Grado | C, massimo | Cr | Mn, massimo | Ni | P, massimo | S, massimo | Sì, al massimo. |
| AISI 304 | 0.08 | 18 ~ 20 | 2 | 8 o 10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 ~ 20 | 2 | 8 ~ 12 | 0.045 | 0.03 | 1 |
AISI 304/L Proprietà meccaniche
| Proprietà meccaniche | 304 | 304L |
| Durezza, Knoop. | 138 | 158 |
| Durezza, Rockwell B. | 70 | 82 |
| Durezza, Vickers. | 129 | 159 |
| Resistenza alla trazione | 505 MPa | 564 MPa |
| Resistenza alla trazione, rendimento | 215 MPa | 210 MPa |
| Allungamento alla rottura | 70% | 58% |
| Modulo di elasticità | 193~200 GPa | 193~200 GPa |
| Impatto di Charpy | 325 J | 216J |
ISO 49:1994 ((E) Dimensioni di aumento e riduzione del tee
| Tees riducendo sul ramo | ||||
| Dimensione adatta (pollici) | Dimensioni (mm) | Lunghezze di posa (mm) | ||
| a) | b | z1 | z2 | |
| 3⁄8 × 1⁄4 | 23 | 23 | 13 | 13 |
| 1⁄2 × 1⁄4 | 24 | 24 | 11 | 14 |
| 1⁄2 × 3⁄8 | 26 | 26 | 13 | 16 |
| 3⁄4 x 1⁄4. | 26 | 27 | 11 | 17 |
| 3⁄4 × 3⁄8 | 28 | 28 | 13 | 18 |
| 3⁄4 x 1⁄2 | 30 | 31 | 15 | 18 |
| 1 × 1⁄4. | 28 | 31 | 11 | 21 |
| 1 × 3⁄8 | 30 | 32 | 13 | 22 |
| 1 × 1⁄2 | 32 | 34 | 15 | 21 |
| 1 x 3⁄4 | 35 | 36 | 18 | 21 |
| 11⁄4 x 3⁄8. | 32 | 36 | 13 | 26 |
| 11⁄4 x 1⁄2 | 34 | 38 | 15 | 25 |
| 11⁄4 x 3⁄4 | 36 | 41 | 17 | 26 |
| 11⁄4 × 1 | 40 | 42 | 21 | 25 |
| 11⁄2 × 1⁄2 | 36 | 42 | 17 | 29 |
| 1 1⁄2 x 3⁄4 | 38 | 44 | 19 | 29 |
| 11⁄2 x 1 | 42 | 46 | 23 | 29 |
| 11⁄2 x 11⁄4. | 46 | 48 | 27 | 29 |
| 2 × 1⁄2 | 38 | 48 | 14 | 35 |
| Due per tre e mezzo. | 40 | 50 | 16 | 35 |
| 2 x 1 | 44 | 52 | 20 | 35 |
| Due per un quarto. | 48 | 54 | 24 | 35 |
| 2 × 11⁄2 | 52 | 55 | 28 | 36 |
| 21⁄2 x 1 | 47 | 60 | 20 | 43 |
| Due e mezzo per un quarto. | 52 | 62 | 25 | 43 |
| 21⁄2 × 11⁄2 | 55 | 63 | 28 | 44 |
| 21⁄2 × 2 | 61 | 66 | 34 | 42 |
| 3 × 1 | 51 | 67 | 21 | 50 |
| Tre per un quarto. | 55 | 70 | 25 | 51 |
| 3 × 11⁄2 | 58 | 71 | 28 | 52 |
| 3 × 2 | 64 | 73 | 34 | 49 |
| 3 × 21⁄2 | 72 | 76 | 42 | 49 |
| 4 × 2 | 70 | 86 | 34 | 62 |
| 4×3 | 84 | 92 | 48 | 62 |
| Tees che crescono sul ramo | ||||
| Dimensione adatta (pollici) | Dimensioni (mm) | Lunghezze di posa (mm) | ||
| a) | b | z1 | z2 | |
| 3⁄8 × 1⁄2 | 26 | 26 | 16 | 13 |
| 1/2 x 3⁄4 | 31 | 30 | 18 | 15 |
| 1 x 1 | 34 | 32 | 21 | 15 |
| 3⁄4 x 1 | 36 | 35 | 21 | 18 |
| 3⁄4 × 11⁄4. | 41 | 36 | 26 | 17 |
| 1 × 11⁄4 | 42 | 40 | 25 | 21 |
| 1 × 11⁄2. | 46 | 42 | 29 | 23 |
| 11⁄4 × 11⁄2 | 48 | 46 | 29 | 27 |
| 11⁄4 × 2 | 54 | 48 | 35 | 24 |
| 11⁄2 × 2 | 55 | 52 | 36 | 28 |
