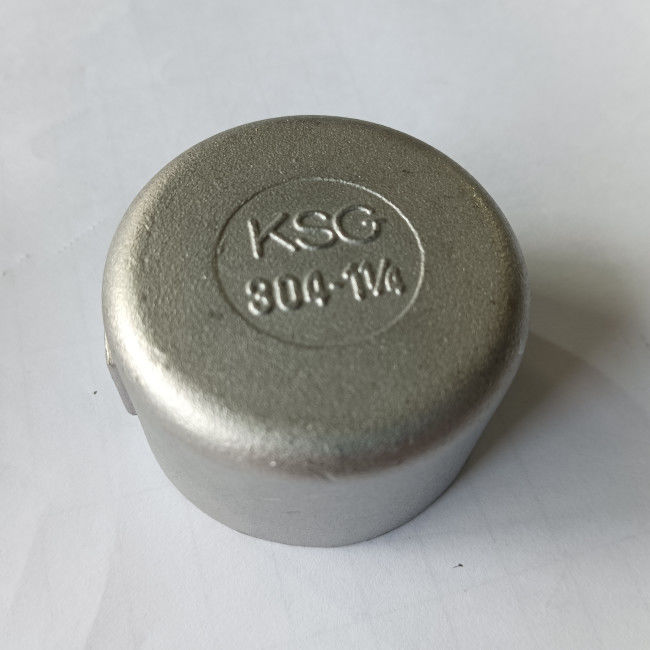

Tappo per saldatura a tasca in acciaio inossidabile fuso AISI 304 MSS SP-114 CL1000
Informazioni sul prodotto
| nome del prodotto | Tappo per saldatura a tasca in acciaio inossidabile fuso AISI 304 MSS SP-114 CL1000 |
| Tipo di raccordo | Tappo per saldatura a presa |
| Dimensioni | MSS SP-114:2018 |
| Gamma di dimensioni | 1¼" |
| Classe di pressione | Classe 1000 |
| Materiali | AISI 304/L |
Standard e materiali:AISI 304/L
Il SAE/ANSI 304 (AISI 304) è il tipo di acciaio inossidabile più comunemente disponibile e utilizzato.Viene anche definito acciaio inossidabile 18/8, acciaio inossidabile A2 (secondo ISO 3506) o 304S15 (secondo lo standard britannico).Si tratta di una lega austenitica di cromo-nichel, il che in pratica significa che ha una resistenza alla corrosione molto elevata.Inoltre è non magnetico e non può essere indurito mediante trattamento termico.Poiché l'AISI 304 può resistere ad ambienti estremamente corrosivi e può essere modellato, lavorato e saldato con relativa facilità, è molto popolare per un'ampia gamma di applicazioni.
AISI 304/L Composizione Chimica (%)
| Grado | C, massimo | Cr | Mn, massimo | Ni | P, massimo | S, massimo | Sì, massimo |
| AISI304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Proprietà Meccaniche dell'AISI 304/L
| Proprietà meccaniche | 304 | 304L |
| Durezza, Knoop | 138 | 158 |
| Durezza, Rockwell B | 70 | 82 |
| Durezza, Vickers | 129 | 159 |
| Resistenza alla trazione, ultima | 505MPa | 564MPa |
| Resistenza alla trazione, snervamento | 215MPa | 210MPa |
| Allungamento a rottura | 70% | 58% |
| Modulo di elasticità | 193~200 GPa | 193~200 GPa |
| Impatto Charpy | 325 J | 216J |
SP-114 Dimensioni dei raccordi a saldare per presa lavorata Classe 1000 (in pollici)
| NPS | Gomiti, T e croci da centro a estremità | Da centro a fine 45oGomiti | Foro della presa (min.)/(max.) |
Diametro foro. (minimo Massimo.) |
Profondità presa (min.) | Spessore del metallo | Diametro banda esterna.(min.) | Lunghezza totale dell'accoppiamento (min.) | Altezza del cappuccio (min.) | Spessore del cappuccio superiore piatto (min.) |
| UN | C | SB | B.D | SD | G | H1 | W | P | G1 | |
| ⅛ | 0,81 | 0,69 | 0,420/0,440 | 0,227/0,337 | 0,32 | 0,09 | 0,55 | 1.00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0,555/0,575 | 0,380/0,440 | 0,32 | 0,09 | 0,74 | 1.00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0,690/0,710 | 0,515/0,575 | 0,32 | 0,10 | 0,86 | 1.12 | 0,81 | 0,10 |
| ½ | 1.12 | 0,87 | 0,855/0,875 | 0,644/0,704 | 0,32 | 0,10 | 1.05 | 1.38 | 0,93 | 0,12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0,854/0,914 | 0,37 | 0,12 | 1.30 | 1,50 | 1.06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1.61 | 1.62 | 1.31 | 0,15 | ||
| 1¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2.00 | 1.62 | 0,17 | ||
| 1½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2.17 | 2.12 | 1.62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2.74 | 2,50 | 1,75 | 0,22 |
