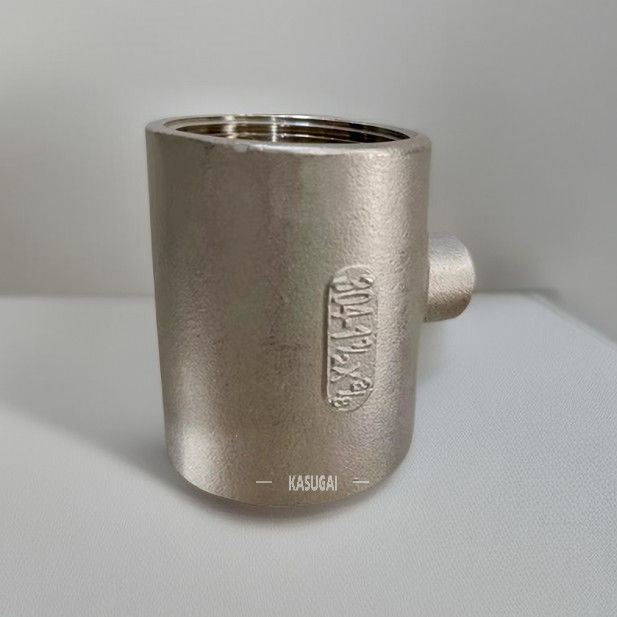

Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile di CL150 infilata riducendo T
  • Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile di CL150 infilata riducendo T
Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile di CL150 infilata riducendo T

Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile di CL150 infilata riducendo T

Luogo di origine La Cina
Marca KASUGAI
Certificazione ISO-9001; PED; AD 2000
Numero di modello AISI 304 ISO 49-1994 (E) CL150 Tee di riduzione filettato fuso
Documento Brochure del prodotto PDF
Dettagli del prodotto
Nome di prodotto:
Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile del ¾ del × del ½ di CL150 1 infilata rid
Intervallo di grandezza:
3/8" a 4"
Tipo del filo:
ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259
Classe di pressione:
150 NPT
Norme:
AISI 304/L
Dimensioni:
ISO 49-1994 (E)
Evidenziare:

T-shirt riducente a filo di acciaio inossidabile

,

T-shirt riducente a filo AISI 304

Termini di trasporto & di pagamento
Quantità di ordine minimo
Per essere negoziato
Prezzo
PER BASE MATERIAL PRICE
Imballaggi particolari
Imballaggio in condizione di navigare
Tempi di consegna
60 GIORNI PER UN CONTENITORE
Termini di pagamento
L / C, T/T
Capacità di alimentazione
100 TONNELLATE/MESE
Descrizione di prodotto

Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile di CL150 infilata riducendo T



Il raccordo a T d'acciaio ha tre rami che possono cambiare la direzione fluida. Ha a forma di t o a y ed include il T uguale e T di riduzione (T di riduttore). Il T d'acciaio è ampiamente usato nelle reti di tubazioni per trasporta i liquidi ed i gas.



Informazioni di prodotto

Nome di prodotto Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile di CL150 infilata riducendo T
Tipi del filo ASME B1.20.1 (NPT)
Dimensioni 49:1994 DI ISO (E)
Intervallo di grandezza 1 ½ «¾ del ×»
Classe di pressione Classe 150 NPT
Materiali AISI 304/L



Norma & materiali: AISI 304L

Il SAE/ANSI 304 (AISI 304) è il tipo il comunemente disponibile ed usato di acciaio inossidabile. Inoltre si riferisce a come 18/8 di acciaio inossidabile, acciaio inossidabile A2 (secondo l'iso 3506), o 304S15 (secondo la norma britannica). Ciò è una lega austenitica del cromo-nichel che praticamente significa che ha una resistenza della corrosione molto alta. È inoltre non magnetica e non può essere indurita con il trattamento termico. Poichè AISI 304 può resistere agli ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facile, è molto popolare per una vasta gamma di applicazioni.



Composizione chimica in AISI 304/L (%)

Grado C, massima Cr Mn, massimo Ni P, massima S, massima Si, massimo
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Proprietà meccaniche di AISI 304/L

Proprietà meccaniche 304 304L
Durezza, Knoop 138 158
Durezza, Rockwell B 70 82
Durezza, Vickers 129 159
Resistenza alla trazione, ultima MPa 505 MPa 564
Resistenza alla trazione, rendimento MPa 215 MPa 210
Allungamento a rottura 70% 58%
Modulo di elasticità 193~200 GPa 193~200 GPa
Impatto di Charpy 325 J 216J



49:1994 di iso (E) dimensiona di aumento & di riduzione del T



Iso 49-1994 (E) colata di AISI 304 di acciaio inossidabile di CL150 infilata riducendo T 0



T che si riducono sul ramo
Dimensione adattantesi (pollici) Dimensioni (millimetri) Lunghezze di stenditura (millimetri)
a b z1 z2
¼ del × del ⅜ 23 23 13 13
¼ del × del ½ 24 24 11 14
⅜ del × del ½ 26 26 13 16
(¼ del × del ¾) 26 27 11 17
⅜ del × del ¾ 28 28 13 18
½ del × del ¾ 30 31 15 18
(¼ 1×) 28 31 11 21
⅜ 1× 30 32 13 22
½ 1× 32 34 15 21
¾ 1× 35 36 18 21
(1 ⅜ del × del ¼) 32 36 13 26
1 ½ del × del ¼ 34 38 15 25
1 ¾ del × del ¼ 36 41 17 26
1 × 1 del ¼ 40 42 21 25
1 ½ del × del ½ 36 42 17 29
1 ¾ del × del ½ 38 44 19 29
1 × 1 del ½ 42 46 23 29
1 ¼ del × 1 del ½ 46 48 27 29
½ 2× 38 48 14 35
¾ 2× 40 50 16 35
2× 1 44 52 20 35
¼ 2× 1 48 54 24 35
½ 2× 1 52 55 28 36
un × 1 di 2 ½ 47 60 20 43
¼ del × 1 di 2 ½ 52 62 25 43
½ del × 1 di 2 ½ 55 63 28 44
un × 2 di 2 ½ 61 66 34 42
3× 1 51 67 21 50
¼ 3× 1 55 70 25 51
½ 3× 1 58 71 28 52
3× 2 64 73 34 49
½ 3× 2 72 76 42 49
4× 2 70 86 34 62
4× 3 84 92 48 62





T che aumentano sul ramo
Dimensione adattantesi (pollici) Dimensioni (millimetri) Lunghezze di stenditura (millimetri)
a b z1 z2
½ del × del ⅜ 26 26 16 13
¾ del × del ½ 31 30 18 15
(× del ½ 1) 34 32 21 15
× 1 del ¾ 36 35 21 18
(¼ del ¾ ×1) 41 36 26 17
¼ 1× 1 42 40 25 21
(½ 1×1) 46 42 29 23
1 ½ del × 1 del ¼ 48 46 29 27
(1 × del ¼ 2) 54 48 35 24
1 × 2 del ½ 55 52 36 28
