Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | Unione infilata colata del ½ di AISI 304 SP-114 CL1000 1» |
| Documento | Brochure del prodotto PDF |

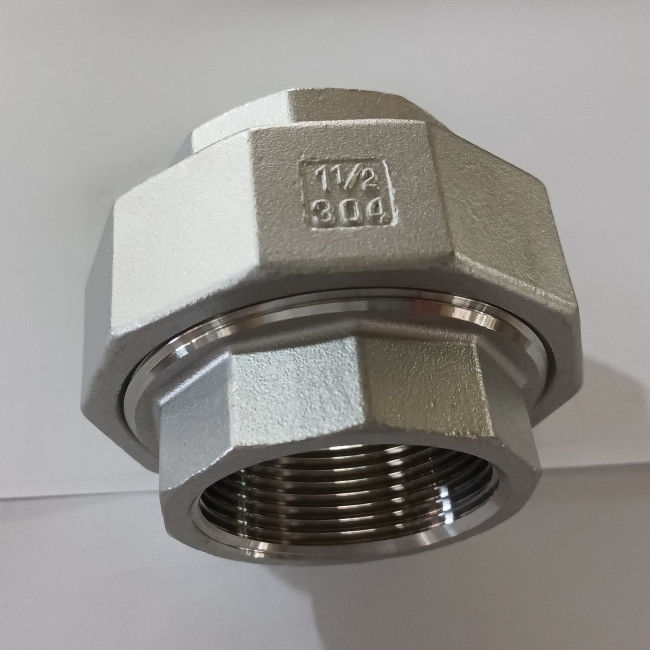

Unione infilata colata di acciaio inossidabile del ½ di AISI 304 MSS SP-114 CL1000 1»
Informazioni di prodotto
| Nome di prodotto | Unione infilata colata di acciaio inossidabile del ½ di AISI 304 MSS SP-114 CL1000 1» |
| Tipi del filo | ASME B1.20.1 (NPT) |
| Dimensioni | MSS SP-114: 2018 |
| Intervallo di grandezza | 1 ½» |
| Classe di pressione | Classe 1000 |
| Materiali | AISI 304/L |
Norma & materiali: AISI 304L
Il SAE/ANSI 304 (AISI 304) è il tipo il comunemente disponibile ed usato di acciaio inossidabile. Inoltre si riferisce a come 18/8 di acciaio inossidabile, acciaio inossidabile A2 (secondo l'iso 3506), o 304S15 (secondo la norma britannica). Ciò è una lega austenitica del cromo-nichel che praticamente significa che ha una resistenza della corrosione molto alta. È inoltre non magnetica e non può essere indurita con il trattamento termico. Poichè AISI 304 può resistere agli ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facile, è molto popolare per una vasta gamma di applicazioni.
Composizione chimica in AISI 304/L (%)
| Grado | C, massima | Cr | Mn, massimo | Ni | P, massima | S, massima | Si, massimo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Proprietà meccaniche di AISI 304/L
| Proprietà meccaniche | 304 | 304L |
| Durezza, Knoop | 138 | 158 |
| Durezza, Rockwell B | 70 | 82 |
| Durezza, Vickers | 129 | 159 |
| Resistenza alla trazione, ultima | MPa 505 | MPa 564 |
| Resistenza alla trazione, rendimento | MPa 215 | MPa 210 |
| Allungamento a rottura | 70% | 58% |
| Modulo di elasticità | 193~200 GPa | 193~200 GPa |
| Impatto di Charpy | 325 J | 216J |
SP-114 dimensiona dei sindacati infilati lavorati della classe 1000
| NPS | Foro di modo dell'acqua (minuti) | Attraverso gli appartamenti (minuti) | Lunghezza montata (minuti) | Lunghezza del filo interno (minuti) | Dado & corpo (minuti) | Sopportare (minuti) |
| B | C | D | E | J | ||
| ⅛ | 0,21 | 0,93 | 1,26 | 0,30 | 0,09 | 0,037 |
| ¼ | 0,36 | 1,10 | 1,44 | 0,32 | 0,09 | 0,037 |
| ⅜ | 0,52 | 1,26 | 1,50 | 0,36 | 0,10 | 0,047 |
| ½ | 0,61 | 1,45 | 1,72 | 0,43 | 0,10 | 0,047 |
| ¾ | 0,80 | 1,71 | 1,94 | 0,50 | 0,12 | 0,069 |
| 1 | 1,00 | 2,07 | 2,00 | 0,58 | 0,13 | 0,069 |
| 1 ¼ | 1,31 | 2,50 | 2,26 | 0,67 | 0,14 | 0,104 |
| 1 ½ | 1,55 | 2,87 | 2,41 | 0,70 | 0,15 | 0,104 |
| 2 | 2,03 | 3,41 | 2,75 | 0,75 | 0,17 | 0,104 |
| ½ 2 | 2,38 | 4,12 | 3,22 | 0,92 | 0,21 | 0,107 |
| 3 | 3,00 | 4,75 | 3,50 | 0,98 | 0,23 | 0,107 |
| 4 | 4,03 | 6,00 | 3,85 | 1,08 | 0,26 | 0,107 |
