Montaggi fusi di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | 304 SP-114 90DEG CL1000 Gomito per saldatura a presa in ghisa |
| Documento | Brochure del prodotto PDF |

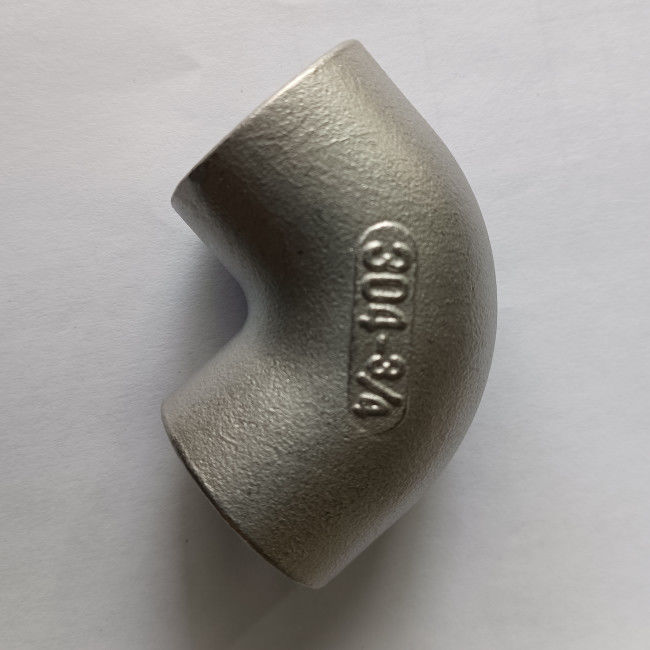

Incavo-saldatura fusa di acciaio inossidabile di AISI 304 MSS SP-114 90DEG CL1000 un gomito da 90 gradi
Informazioni di prodotto
| Nome di prodotto | Incavo-saldatura fusa di acciaio inossidabile di AISI 304 MSS SP-114 90DEG CL1000 un gomito da 90 gradi |
| Tipo adattantesi | Gomito della Incavo-saldatura 90o |
| Dimensioni | MSS SP-114: 2018 |
| Intervallo di grandezza | 1/8" a 2" |
| Classe di pressione | Classe 1000 |
| Materiali | AISI 304/L |
Norma & materiali: AISI 304/L
Il SAE/ANSI 304 (AISI 304) è il tipo il comunemente disponibile ed usato di acciaio inossidabile. Inoltre si riferisce a come 18/8 di acciaio inossidabile, acciaio inossidabile A2 (secondo l'iso 3506), o 304S15 (secondo la norma britannica). Ciò è una lega austenitica del cromo-nichel che praticamente significa che ha una resistenza della corrosione molto alta. È inoltre non magnetica e non può essere indurita con il trattamento termico. Poichè AISI 304 può resistere agli ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facile, è molto popolare per una vasta gamma di applicazioni.
Composizione chimica in AISI 304/L (%)
| Grado | C, massima | Cr | Mn, massimo | Ni | P, massima | S, massima | Si, massimo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Proprietà meccaniche di AISI 304/L
| Proprietà meccaniche | 304 | 304L |
| Durezza, Knoop | 138 | 158 |
| Durezza, Rockwell B | 70 | 82 |
| Durezza, Vickers | 129 | 159 |
| Resistenza alla trazione, ultima | MPa 505 | MPa 564 |
| Resistenza alla trazione, rendimento | MPa 215 | MPa 210 |
| Allungamento a rottura | 70% | 58% |
| Modulo di elasticità | 193~200 GPa | 193~200 GPa |
| Impatto di Charpy | 325 J | 216J |
SP-114 dimensiona dei montaggi lavorati della Incavo-saldatura della classe 1000 (nei pollici)
| NPS | Gomiti, T & incroci della Centro--fine | Gomiti della Centro--fine 45o | Incavo foro)/((di minuto massimo) |
Diametro del foro. )/((di minuto massimo) |
Profondità dell'incavo (minuti) | Spessore del metallo | Diametro esterno della banda (minuti) | Lunghezza di coppia completa (minuti) | Altezza del cappuccio (minuti) | Spessore piano del tappo superiore (minuti) |
| C | SB | Il BD | Deviazione standard | G | H1 | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1,05 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1,30 | 1,50 | 1,06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1,61 | 1,62 | 1,31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2,00 | 1,62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2,17 | 2,12 | 1,62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2,74 | 2,50 | 1,75 | 0,22 |
