Luogo di origine | La Cina |
Marca | KASUGAI |
Certificazione | ISO-9001; PED; AD 2000 |
Numero di modello | Acciaio inossidabile di MSS SP-114 90DEG CL150 304 unione dello sbocco della spina dell'incrocio di |
Documento | Brochure del prodotto PDF |

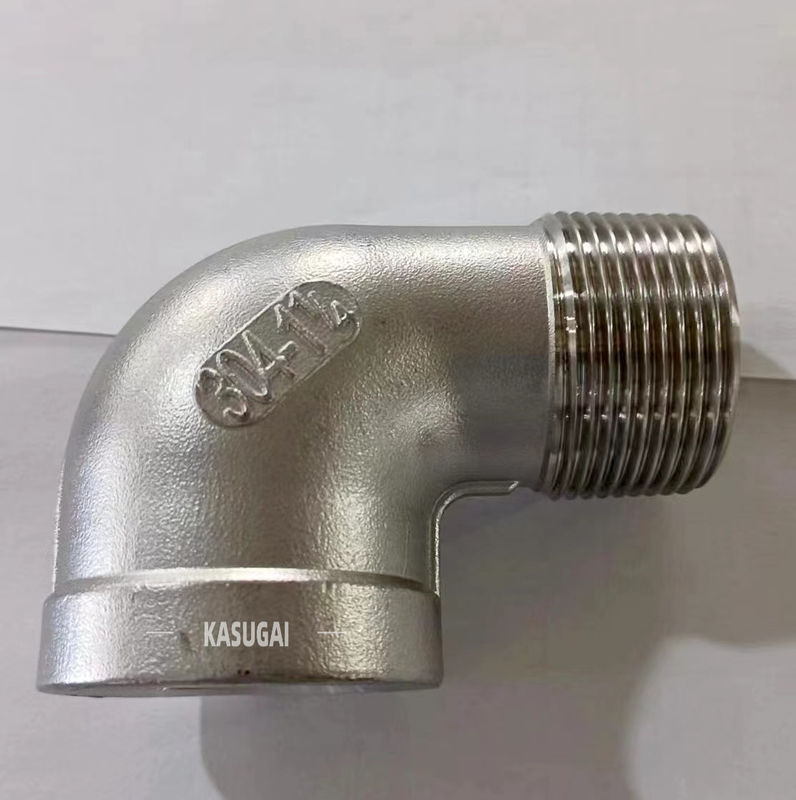

Acciaio inossidabile di MSS SP-114 90DEG CL150 304 filo della colata del gomito da 90 gradi
Informazioni di prodotto
Nome di prodotto | Acciaio inossidabile di MSS SP-114 90DEG CL150 304 filo della colata del gomito da 90 gradi |
Tipi del filo | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Dimensioni | ISO 49-1994 (E), MSS SP-114, ANSI B16.3 |
Intervallo di grandezza | 1/8" a 4" |
Classe di pressione | Classe 150 |
Materiali | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Le dimensioni della colata della classe 150 hanno infilato i gomiti da 90 gradi, i T, gli incroci ed i gomiti da 45 gradi
NPS | Centro--fine, gomiti, T, incroci | Centro--fine, 45 gomiti dellao | Lunghezza del filo (b) (minuti) | Larghezza della banda (minuti) | Spessore del metallo (a)
| Fuori del diametro della banda (minuti) |
C | B | E | G | H | ||
⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1,01 |
½ | 1,12 | 0,87 | 0,43 | 0,25 | 0,10 | 1,20 |
¾ | 1,31 | 1,00 | 0,50 | 0,27 | 0,12 | 1,46 |
1 | 1,50 | 1,12 | 0,58 | 0,30 | 0,13 | 1,77 |
1¼ | 1,75 | 1,31 | 0,67 | 0,34 | 0,14 | 2,15 |
1½ | 1,90 | 1,43 | 0,70 | 0,37 | 0,15 | 2,43 |
2 | 2,25 | 1,68 | 0,75 | 0,42 | 0,17 | 2,96 |
½ 2 | 2,68 | 1,93 | 0,92 | 0,48 | 0,21 | 3,31 |
3 | 3,06 | 2,18 | 0,98 | 0,55 | 0,23 | 3,00 |
4 | 3,81 | 2,62 | 1,08 | 0,66 | 0,26 | 5,06 |
Benefici dei montaggi fondenti della vite di acciaio inossidabile
