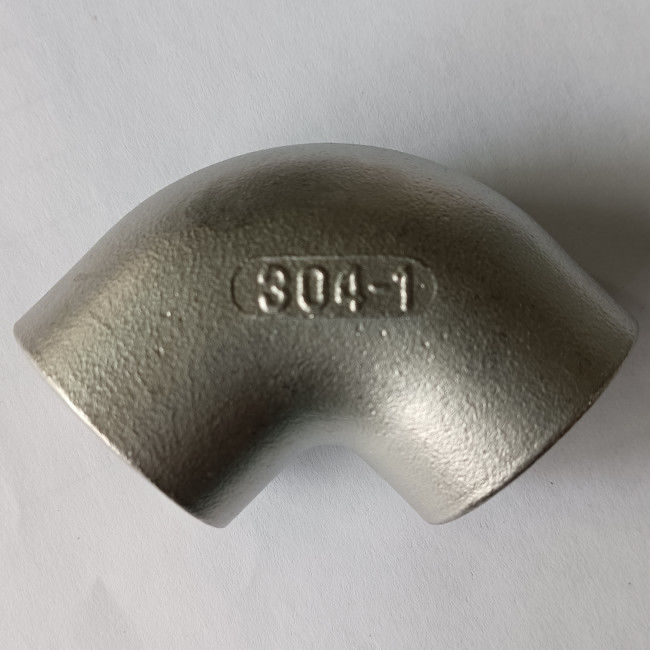

Gomito della saldatura dell'incavo dei montaggi di colata dell'acciaio inossidabile di 90DEG CL150 AISI 304L
  • Gomito della saldatura dell'incavo dei montaggi di colata dell'acciaio inossidabile di 90DEG CL150 AISI 304L
Gomito della saldatura dell'incavo dei montaggi di colata dell'acciaio inossidabile di 90DEG CL150 AISI 304L

Gomito della saldatura dell'incavo dei montaggi di colata dell'acciaio inossidabile di 90DEG CL150 AISI 304L

Luogo di origine La Cina
Marca KASUGAI
Certificazione ISO-9001; PED; AD 2000
Numero di modello AISI 304 MSS SP-304 SP-114 90DEG CL150 1" gomito fuso della Incavo-saldatura
Documento Brochure del prodotto PDF
Dettagli del prodotto
Nome di prodotto:
AISI 304 MSS SP-114 90DEG CL150 1" Incavo-saldatura fusa di acciaio inossidabile un gomito da 90 gra
Intervallo di grandezza:
1/8" a 4"
Tipo adattantesi:
Incavo-saldatura un gomito da 90 gradi
Classe di pressione:
150
Norme:
AISI 304/L
Dimensioni:
MSS SP-114-2018
Evidenziare:

Montaggi di colata dell'acciaio inossidabile 90DEG

,

gomito della saldatura dell'incavo 304L

,

Montaggi AISI 304L di acciaio inossidabile

Termini di trasporto & di pagamento
Quantità di ordine minimo
Per essere negoziato
Prezzo
PER BASE MATERIAL PRICE
Imballaggi particolari
Imballaggio in condizione di navigare
Tempi di consegna
60 GIORNI PER UN CONTENITORE
Termini di pagamento
L / C, T/T
Capacità di alimentazione
100 TONNELLATE/MESE
Descrizione di prodotto

Incavo-saldatura fusa di acciaio inossidabile di AISI 304 MSS SP-114 90DEG CL150 un gomito da 90 gradi



Informazioni di prodotto

Nome di prodotto Incavo-saldatura fusa di acciaio inossidabile di AISI 304 MSS SP-114 90DEG CL150 un gomito da 90 gradi
Tipo adattantesi Gomito della Incavo-saldatura 90o
Dimensioni MSS SP-114: 2018
Intervallo di grandezza 1/8" a 4"
Classe di pressione Classe 150
Materiali AISI 304/L



Norma & materiali: AISI 304/L

Il SAE/ANSI 304 (AISI 304) è il tipo il comunemente disponibile ed usato di acciaio inossidabile. Inoltre si riferisce a come 18/8 di acciaio inossidabile, acciaio inossidabile A2 (secondo l'iso 3506), o 304S15 (secondo la norma britannica). Ciò è una lega austenitica del cromo-nichel che praticamente significa che ha una resistenza della corrosione molto alta. È inoltre non magnetica e non può essere indurita con il trattamento termico. Poichè AISI 304 può resistere agli ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facile, è molto popolare per una vasta gamma di applicazioni.



Composizione chimica in AISI 304/L (%)

Grado C, massima Cr Mn, massimo Ni P, massima S, massima Si, massimo
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Proprietà meccaniche di AISI 304/L

Proprietà meccaniche 304 304L
Durezza, Knoop 138 158
Durezza, Rockwell B 70 82
Durezza, Vickers 129 159
Resistenza alla trazione, ultima MPa 505 MPa 564
Resistenza alla trazione, rendimento MPa 215 MPa 210
Allungamento a rottura 70% 58%
Modulo di elasticità 193~200 GPa 193~200 GPa
Impatto di Charpy 325 J 216J



SP-114 dimensiona della Incavo-saldatura fusa della classe 150 i gomiti, un T e gli incroci da 45/90 di grado. (nei pollici)

Gomito della saldatura dell'incavo dei montaggi di colata dell'acciaio inossidabile di 90DEG CL150 AISI 304L 0



NPS Gomiti, T & incroci della Centro--fine Gomiti della Centro--fine 45o Incavo foro)/((di minuto massimo) Profondità dell'incavo (b) (minuti) Spessore del metallo (a) Diametro esterno della banda (minuti) Lunghezza di coppia completa (minuti) Altezza del cappuccio (minuti) Spessore piano del tappo superiore (minuti)
C SB Deviazione standard G H W P G1
⅛ 0,81 0,69 0.420/0.440 0,32 0,09 0,75 1,00 0,68 0,09
¼ 0,81 0,69 0.555/0.575 0,32 0,09 0,84 1,00 0,68 0,09
⅜ 0,93 0,81 0.690/0.710 0,32 0,10 1,01 1,12 0,81 0,10
½ 1,12 0,87 0.855/0.875 0,32 0,10 1,20 1,38 0,93 0,12
¾ 1,31 1,00 1.065/1.085 0,37 0,12 1,46 1,50 1,06 0,13
1 1,50 1,12 1.330/1.350 0,44 0,13 1,77 1,62 1,31 0,15
1 ¼ 1,75 1,31 1.675/1.695 0,50 0,14 2,15 2,00 1,62 0,17
1 ½ 1,93 1,43 1.915/1.935 0,50 0,15 2,43 2,12 1,62 0,19
2 2,25 1,68 2.406/2.426 0,56 0,17 2,96 2,50 1,75 0,22
½ 2 2,68 1,93 2.906/2.931 0,56 0,21 3,31 2,87 2,00 0,25
3 3,06 2,18 3.535/3.560 0,56 0,23 4,00 3,18 2,25 0,29
4 3,81 2,62 4.545/4.570 0,69 0,26 5,06 3,68 2,50 0,36


NOTE:

  1. I modelli saranno destinati per produrre le colate di spessore del metallo arrese la Tabella. Lo spessore del metallo a nessun punto sarà meno di 90% dei valori arresi la Tabella.
  2. La lunghezza del filo può estendere oltre la larghezza della banda. Tuttavia, spessore minimo del metallo (G) deve essere mantenuto all'estremità del filo.
  3. Le costole sono permesse secondo la parte 9. Le linee tratteggiate «esterne» applicabili nei disegni qui sopra indicano dove le costole sono permesse.
