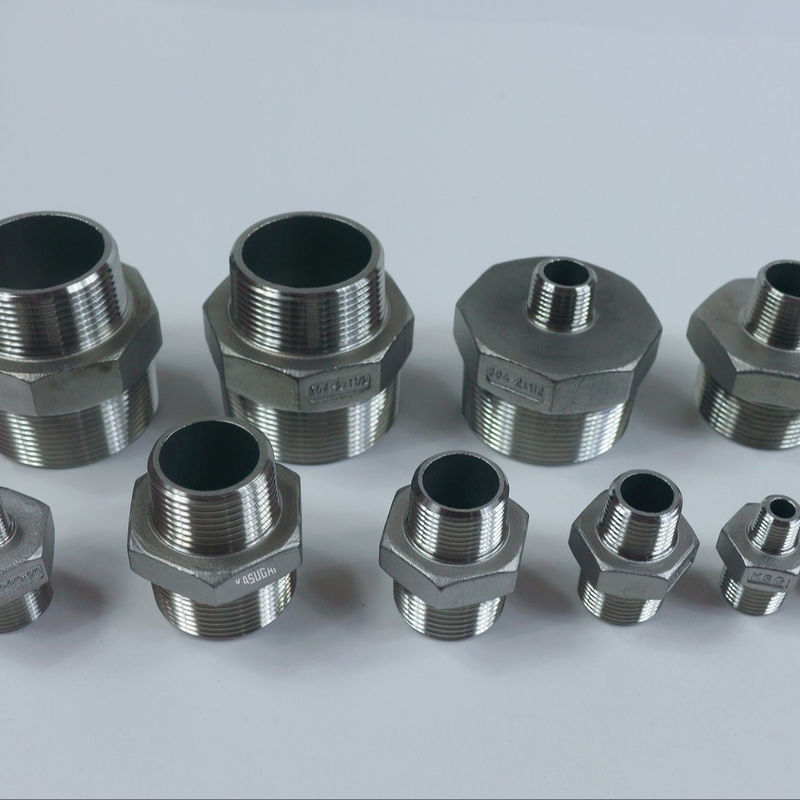

La colata di acciaio inossidabile di ASTM A351 MSS SP-114 CL150 ha infilato la testa esagonale che riduce il capezzolo
Informazioni di prodotto
| Nome di prodotto |
La colata di acciaio inossidabile di ASTM A351 MSS SP-114 CL150 ha infilato la testa esagonale che riduce il capezzolo |
| Tipi del filo |
ASME B1.20.1 (NPT) |
| Dimensioni |
MSS SP-114-2018 |
| Intervallo di grandezza |
1/4" a 4" |
| Classe di pressione |
Classe 150 NPT |
| Materiali |
ASTM A351 |
Norme & materiali: ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M sono acciaio inossidabile austenitico, esibiscono la buone forza e duttilità. CF8/CF8M ampiamente si applicano in pompa e valvola, marinaio, prodotto chimico che elabora, industrie di trasformazione alimentare, CF8 deve inoltre applicarsi nelle industrie di difesa e nucleari.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Grado |
C |
Mn |
Cr |
Mo |
Ni |
Fe |
Cu |
| CF8 |
0-0.08 |
0-1.5 |
18-21 |
0-0.5 |
9-11 |
Bal |
0.00-0.00 |
| CF8M |
0-0.08 |
0-1.5 |
18-21 |
2-3 |
9-12 |
Bal |
0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Grado |
Resistenza alla trazione
(ksi)
|
Carico di snervamento
(ksi)
|
Allungamento
(%)
|
Durezza
(Brinell)
|
| CF8 |
0.00-70 |
30 |
35 |
134-196 |
| CF8M |
0.00-70 |
30 |
30 |
146-212 |
MSS SP-114 dimensiona della testa esagonale fusa del filo della classe 150 che riduce i capezzoli (pollici)
| NPS |
Lunghezza del filo (minuti) |
Lunghezza del filo (minuti) |
Lunghezza della sfortuna. (minuto) |
Lunghezza della sfortuna. (minuto) |
Larghezza piana nominale |
Larghezza nominale attraverso gli appartamenti (b) |
Diametro del foro (massimo) |
Diametro del foro (massimo) |
Spessore del metallo (minuti) |
Spessore del metallo (minuti) |
| |
A1 |
A2 |
L1 |
L2 |
B |
C |
D1 |
D2 |
G1 |
G2 |
| ⅛ del × del ¼ |
0,46 |
0,31 |
0,53 |
0,37 |
0,25 |
5/8 |
0,36 |
0,27 |
0,21 |
0,16 |
| ⅛ del × del ⅜ |
0,47 |
0,31 |
0,54 |
0,37 |
0,31 |
11/16(a) |
0,49 |
0,27 |
0,21 |
0,16 |
| ¼ del × del ⅜ |
0,47 |
0,46 |
0,54 |
0,53 |
0,31 |
11/16(a) |
0,49 |
0,36 |
0,21 |
0,21 |
| ⅛ del × del ½ |
0,61 |
0,31 |
0,69 |
0,37 |
0,31 |
7/8 |
0,62 |
0,27 |
0,25 |
0,16 |
| ¼ del × del ½ |
0,61 |
0,46 |
0,69 |
0,53 |
0,31 |
7/8 |
0,62 |
0,36 |
0,25 |
0,21 |
| ⅜ del × del ½ |
0,61 |
0,47 |
0,69 |
0,54 |
0,31 |
7/8 |
0,62 |
0,49 |
0,25 |
0,21 |
| ⅛ del × del ¾ |
0,62 |
0,31 |
0,70 |
0,37 |
0,38 |
1 1/16(a) |
0,82 |
0,27 |
0,26 |
0,16 |
| ¼ del × del ¾ |
0,62 |
0,46 |
0,70 |
0,53 |
0,38 |
1 1/16(a) |
0,82 |
0,36 |
0,26 |
0,21 |
| ⅜ del × del ¾ |
0,62 |
0,47 |
0,70 |
0,54 |
0,38 |
1 1/16(a) |
0,82 |
0,49 |
0,26 |
0,21 |
| ½ del × del ¾ |
0,62 |
0,61 |
0,70 |
0,69 |
0,38 |
1 1/16(a) |
0,82 |
0,62 |
0,26 |
0,25 |
| 1 ⅛ del × |
0,77 |
0,31 |
0,86 |
0,37 |
0,38 |
1 3/8 |
1,05 |
0,27 |
0,30 |
0,16 |
| 1 ¼ del × |
0,77 |
0,46 |
0,86 |
0,53 |
0,38 |
1 3/8 |
1,05 |
0,36 |
0,30 |
0,21 |
| 1 ⅜ del × |
0,77 |
0,47 |
0,86 |
0,54 |
0,38 |
1 3/8 |
1,05 |
0,49 |
0,30 |
0,21 |
| 1 ½ del × |
0,77 |
0,61 |
0,86 |
0,69 |
0,38 |
1 3/8 |
1,05 |
0,62 |
0,30 |
0,25 |
| 1 ¾ del × |
0,77 |
0,62 |
0,86 |
0,70 |
0,38 |
1 3/8 |
1,05 |
0,82 |
0,30 |
0,26 |
| 1 ¼ del × del ¼ |
0,80 |
0,46 |
0,89 |
0,53 |
0,56 |
1 3/4 |
1,38 |
0,36 |
0,32 |
0,21 |
| 1 ⅜ del × del ¼ |
0,80 |
0,47 |
0,89 |
0,54 |
0,56 |
1 3/4 |
1,38 |
0,49 |
0,32 |
0,21 |
| 1 ½ del × del ¼ |
0,80 |
0,61 |
0,89 |
0,69 |
0,56 |
1 3/4 |
1,38 |
0,62 |
0,32 |
0,25 |
| 1 ¾ del × del ¼ |
0,80 |
0,62 |
0,89 |
0,70 |
0,56 |
1 3/4 |
1,38 |
0,82 |
0,32 |
0,26 |
| 1 ¼ ×1 |
0,80 |
0,77 |
0,89 |
0,86 |
0,56 |
1 3/4 |
1,38 |
1,05 |
0,32 |
0,30 |
| 1 ¼ del × del ½ |
0,81 |
0,46 |
0,90 |
0,53 |
0,62 |
2 |
1,61 |
0,36 |
0,33 |
0,21 |
| 1 ⅜ del × del ½ |
0,81 |
0,47 |
0,90 |
0,54 |
0,62 |
2 |
1,61 |
0,49 |
0,33 |
0,21 |
| 1 ½ del × del ½ |
0,81 |
0,61 |
0,90 |
0,69 |
0,62 |
2 |
1,61 |
0,62 |
0,33 |
0,25 |
| 1 ¾ del × del ½ |
0,81 |
0,62 |
0,90 |
0,70 |
0,62 |
2 |
1,61 |
0,82 |
0,33 |
0,26 |
| 1 ½ ×1 |
0,81 |
0,77 |
0,90 |
0,86 |
0,62 |
2 |
1,61 |
1,05 |
0,33 |
0,30 |
| 1 ¼ del ½ ×1 |
0,81 |
0,80 |
0,90 |
0,89 |
0,62 |
2 |
1,61 |
1,38 |
0,33 |
0,32 |
| un ¼ di 2 × |
0,84 |
0,46 |
0,93 |
0,53 |
0,69 |
2 1/2 |
2,06 |
0,36 |
0,35 |
0,21 |
| un ⅜ di 2 × |
0,84 |
0,47 |
0,93 |
0,54 |
0,69 |
2 1/2 |
2,06 |
0,49 |
0,35 |
0,21 |
| un ½ di 2 × |
0,84 |
0,61 |
0,93 |
0,69 |
0,69 |
2 1/2 |
2,06 |
0,62 |
0,35 |
0,25 |
| un ¾ di 2 × |
0,84 |
0,62 |
0,93 |
0,70 |
0,69 |
2 1/2 |
2,06 |
0,82 |
0,35 |
0,26 |
| 2 ×1 |
0,84 |
0,77 |
0,93 |
0,86 |
0,69 |
2 1/2 |
2,06 |
1,05 |
0,35 |
0,30 |
| ¼ 2 ×1 |
0,84 |
0,80 |
0,93 |
0,89 |
0,69 |
2 1/2 |
2,06 |
1,38 |
0,35 |
0,32 |
| ½ 2 ×1 |
0,84 |
0,81 |
0,93 |
0,90 |
0,69 |
2 1/2 |
2,06 |
1,61 |
0,35 |
0,33 |
| ½ del × di 2 ½ |
1,27 |
0,61 |
1,35 |
0,69 |
0,75 |
3 |
2,47 |
0,62 |
0,46 |
0,25 |
| ¾ del × di 2 ½ |
1,27 |
0,62 |
1,35 |
0,70 |
0,75 |
3 |
2,47 |
0,82 |
0,46 |
0,26 |
| 2 ½ ×1 |
1,27 |
0,77 |
1,35 |
0,86 |
0,75 |
3 |
2,47 |
1,05 |
0,46 |
0,30 |
| 2 ¼ del ½ ×1 |
1,27 |
0,80 |
1,35 |
0,89 |
0,75 |
3 |
2,47 |
1,38 |
0,46 |
0,32 |
| 2 ½ del ½ ×1 |
1,27 |
0,81 |
1,35 |
0,90 |
0,75 |
3 |
2,47 |
1,61 |
0,46 |
0,33 |
| 2 ½ ×2 |
1,27 |
0,84 |
1,35 |
0,93 |
0,75 |
3 |
2,47 |
2,06 |
0,46 |
0,35 |
| un ½ di 3 × |
1,33 |
0,61 |
1,42 |
0,69 |
0,81 |
3 1/2 |
3,06 |
0,62 |
0,49 |
0,25 |
| un ¾ di 3 × |
1,33 |
0,62 |
1,42 |
0,70 |
0,81 |
3 1/2 |
3,06 |
0,82 |
0,49 |
0,26 |
| 3 ×1 |
1,33 |
0,77 |
1,42 |
0,86 |
0,81 |
3 1/2 |
3,06 |
1,05 |
0,49 |
0,30 |
| ¼ 3 ×1 |
1,33 |
0,80 |
1,42 |
0,89 |
0,81 |
3 1/2 |
3,06 |
1,38 |
0,49 |
0,32 |
| ½ 3 ×1 |
1,33 |
0,81 |
1,42 |
0,90 |
0,81 |
3 1/2 |
3,06 |
1,61 |
0,49 |
0,33 |
| 3 ×2 |
1,33 |
0,84 |
1,42 |
0,93 |
0,81 |
3 1/2 |
3,06 |
2,06 |
0,49 |
0,35 |
| ½ 3 ×2 |
1,33 |
1,27 |
1,42 |
1,35 |
0,81 |
3 1/2 |
3,06 |
2,47 |
0,49 |
0,46 |
| 4 ×1 |
1,43 |
0,77 |
1,52 |
0,86 |
1,00 |
4 5/8 |
4,02 |
1,05 |
0,53 |
0,30 |
| ¼ 4 ×1 |
1,43 |
0,80 |
1,52 |
0,89 |
1,00 |
4 5/8 |
4,02 |
1,38 |
0,53 |
0,32 |
| ½ 4 ×1 |
1,43 |
0,81 |
1,52 |
0,90 |
1,00 |
4 5/8 |
4,02 |
1,61 |
0,53 |
0,33 |
| 4 ×2 |
1,43 |
0,84 |
1,52 |
0,93 |
1,00 |
4 5/8 |
4,02 |
2,06 |
0,53 |
0,35 |
| ½ 4 ×2 |
1,43 |
1,27 |
1,52 |
1,35 |
1,00 |
4 5/8 |
4,02 |
2,47 |
0,53 |
0,46 |
| 4 ×3 |
1,43 |
1,33 |
1,52 |
1,42 |
1,00 |
4 5/8 |
4,02 |
3,06 |
0,53 |
0,49 |
Note:
(a) una volta fatto dalle azione della barra; le dimensioni possono essere di 3/4 e 1 1/8 di pollice, rispettivamente, per usare le dimensioni regolari delle azione della barra.
(b) i produttori che la tolleranza applicata assicurerà le dimensioni misura la lavorazione con utensili consueta degli Stati Uniti.
