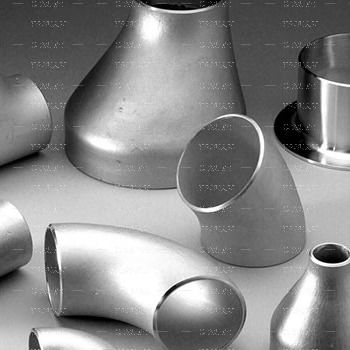

Montaggio della saldatura di testa di acciaio inossidabile (incrocio Stub Ends Saddle del T di riduttore del cappuccio del gomito)

I montaggi della saldatura testa a testa sono accessori per tubi utilizzati a cambiamento della direzione del flusso, per diramarsi, ridurre la dimensione del tubo o per attaccare l'attrezzatura ausiliaria. Gli accessori per tubi della saldatura testa a testa in acciaio inossidabile sono le componenti unentesi che rendono possibile l'assemblea delle valvole, dei tubi e delle attrezzature sulla rete di tubazioni. Ed i montaggi della saldatura testa a testa sono disponibili nelle forme multiple, quali i gomiti, colloca sul tee, ricopre, si riduce, estremità del troncone e olets.

I montaggi della saldatura di testa sono fatti del tubo, della tubatura, del piatto, o del pezzo fucinato. I montaggi possono essere fatti da una formazione calda o da un processo di stampaggio a freddo, in tubo saldato o senza cuciture. Può essere un montaggio standard che soddisfa tutte le richieste dimensionali di ASME B16.9 ed o montaggio su misura in conformità con ASME B16.9, salvo che i requisiti dimensionali sono come acconsentiti fra il cliente ed il produttore.

I montaggi standard della saldatura di testa possono essere forniti in varie forme che riguardano il gomito (90°, 45°, raggio lungo, breve raggio, raggio 3D, riducentesi), 180° il ritorno (raggio lungo, breve raggio), collocare sul tee & attraversare (diritto o riducendosi), estremità del troncone del giunto (modello lungo, breve modello), il cappuccio, riduttore (concentrico o eccentrico). Lo spessore della parete del montaggio è specificato spesso da un numero di programma, che è un numero senza dimensioni che è ampiamente usato come designazione conveniente per uso in tubo e montaggi d'ordinazione. Questi numeri di programma sono specificati generalmente in ASME B36.10M e in ASME B36.19M.

Materiali dei montaggi della Estremità-saldatura

Intervalli di grandezza

ABILITÀ DELL'ELITE EQUIPMENTS&PRODUCTION
