90 montaggio ASTM A403 di BW WPWX del gomito della saldatura testa a testa di acciaio inossidabile di grado

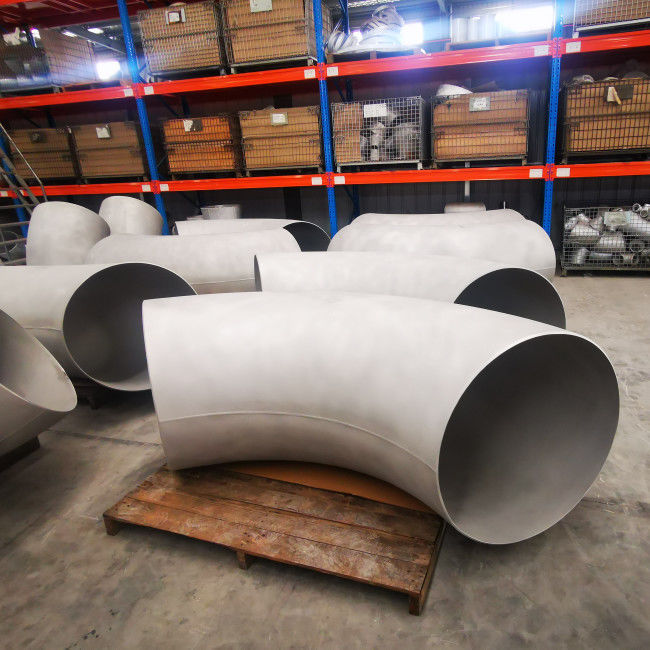

ASTM A403 90 gradi WPWX gomito di acciaio inossidabile

Secondo la direzione del fluido delle condotte, il gomito può essere diviso in diversi gradi, come 45 gradi, 90 gradi, 180 gradi, che sono i gradi più comuni.C'è anche 60 gradi e 120 gradi, per alcune condotte speciali.

Il gomito del tubo di acciaio a 90 gradi funzionava per cambiare la direzione del fluido di 90 gradi, quindi chiamato anche gomito verticale.È il grado comune in tutti i sistemi di tubazioni e utilizzato più in tutti i diversi gradi di gomiti. (Poiché è conveniente per adattarsi alla costruzione in acciaio e strutturale.)

Radio del gomito

Il raggio del gomito significa il raggio di curvatura. Se il raggio è lo stesso del diametro del tubo, si chiama gomito a raggio corto, chiamato anche gomito SR, normalmente per le tubazioni a bassa pressione e bassa velocità.

Se il raggio è maggiore del diametro del tubo, R ≥ 1,5 diametro, allora lo chiamiamo gomito a raggio lungo (LR Elbow), applicato per condotte ad alta pressione e a alto flusso.

Lungo raggio 90 gradi gomito

Il gomito del tubo in acciaio LR a 90 gradi è installato tra tubi o tubi di lunghezza diversa.

Radio corto, gomito a 90 gradi

Il gomito SR a 90 gradi è lo stesso del gomito del tubo di cui sopra, ma il diametro è più corto.

Categorizzazioni delle attrezzature di classe WP

Gli accessori di classe WP sono suddivisi in tre sottoclassi: le classi WP-S, WP-W. e WPWX. Sono fabbricati secondo i requisiti di ANSI BI6.9, BI6.11, BI6.28, o MSS Standard Practice SP-79, e hanno valori di pressione compatibili con 9.2.

Fittings di classe WP-Ssono quelli fabbricati a partire da un prodotto senza cuciture con un metodo di fabbricazione senza cuciture (marcati con il simbolo di classe WP-S);

Fittings di classe WP-Wcontenere saldature in cui la fabbricazione dell'apparecchio o le saldature di costruzione sono state sottoposte a radiografia (marcate con il simbolo di classe WP-W);

Fittings di classe WP-WXsono quelle che contengono saldature in cui tutte le saldature sono state sottoposte a radiografia (marcate con il simbolo di classe WP-WX).

Informazioni sul prodotto

Materiali Composizioni chimiche

ASTM A403 Fittings per tubi in acciaio inossidabile si riferisce al materiale di raccordi inossidabili austenitici forgiati e laminati per tubi a pressione.Possono essere utilizzati in molti campi come l'industria ingegneristica, impianti di conversione di energia ecc.

Nota:

1. Quando nella tabella appare un'ellisse, non è richiesto e l'elemento deve essere analizzato o riportato
2. Il metodo di analisi per l'azoto deve essere concordato tra l'acquirente e il fabbricante.
3. Columbio 0,10-0,30%; vanadio 0,10-0,30%.
4. Per le pareti di piccolo diametro o sottili, o per entrambe, dove sono necessari molti passaggi di tracciamento, è necessario un massimo di carbonio dello 0,04% nei gradi TP304L e TP316L.I tubi di piccolo diametro esterno sono definiti come quelli inferiori a 0.500in. ((23.7mm) di diametro esterno e tubi a parete leggera come quelli inferiori a 0.049in. ((1.24mm) di spessore medio della parete

90^oSaldatura a sedere Dimensioni e peso del gomito

Lungo raggio (LR) (norma di riferimento ASME B16.9)

Radio corto (SR) (norma di riferimento ASME B16.9)
