45 gomito di Sch 10S Sch20 dei montaggi della saldatura testa a testa di acciaio inossidabile di grado

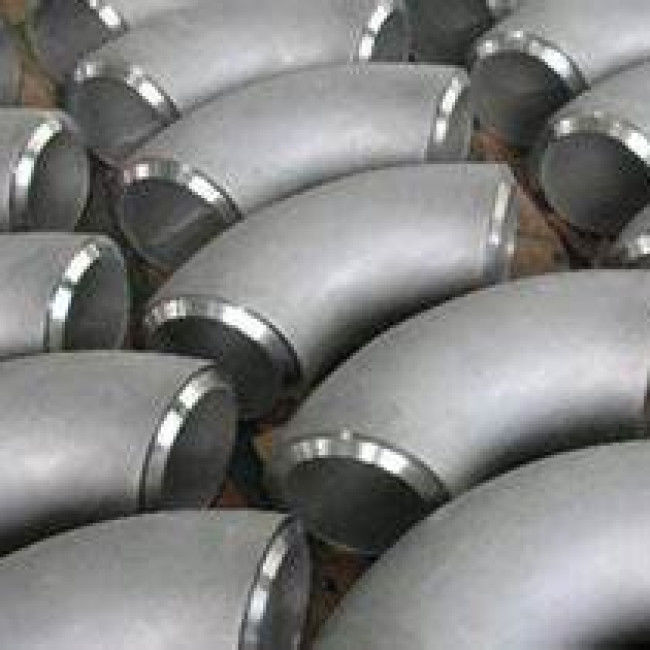

ASTM A403 montaggio della saldatura di testa di acciaio inossidabile del gomito di BW di 45 gradi

Secondo la direzione fluida delle condutture, il gomito può essere diviso nei gradi differenti, quale 45 gradi, 90 gradi, 180 gradi, che sono gradi più comuni. Inoltre ha 60 gradi e 120 gradi, per alcune condutture speciali.

Raggio del gomito

Il raggio di curvatura media del raggio del gomito. Se il raggio è lo stesso del diametro del tubo, ha chiamato il breve gomito del raggio, anche chiamato gomito di SR, normalmente per pressione bassa e le condutture a bassa velocità.

Se il raggio è più grande del diametro del tubo, il diametro del ≥ 1,5 della R, quindi noi lo chiamano un gomito lungo del raggio (gomito della LR), fatto domanda per le condutture ad alta pressione ed alte di portata.

un gomito da 45 gradi del raggio lungo

Il gomito del tubo è montato fra due tubi in moda da potere cambiare la direzione fluida a 45 gradi. Confrontato ad un gomito da 90 gradi, un gomito da 45 gradi produce meno attrito e con la pressione più bassa.

un gomito da 45 gradi di breve raggio

Lo SR si fa strada 45 gradi solitamente è attaccato a rame, a plastica, all'acciaio, al ghisa ed al cavo e può anche essere collegato ai dispositivi inossidabili e di gomma. È ampiamente usato nel prodotto chimico, in alimento, nelle facilità del rifornimento idrico, nell'industria elettronica, in condutture chimiche, nell'orticoltura, nella produzione agricola, nelle condutture solari dell'attrezzatura, nella conduttura del condizionamento d'aria ed in altri campi.

Categorizzazioni adattantesi del WP della classe

I montaggi del WP della classe sono suddivisi in tre sottoclassi: Classi WP-S, WP-W. e WPWX. Sono fabbricate ai requisiti dell'ANSI BI6.9, BI6.11, BI6.28, o di MSS pratica SP-79 ed hanno valutazioni di pressione compatibili con 9,2.

I montaggi della classe WP-S sono quelli manifatturieri dal prodotto senza cuciture con un metodo senza cuciture di fabbricazione (segnata con il simbolo WP-S della classe);

I montaggi della classe WP-W contengono le saldature in cui le saldature adatte della costruzione o di montaggio sono state radiografate (contrassegnato con il simbolo WP-W della classe);

I montaggi della classe WP-WX sono quelli che contengono le saldature in cui le saldature di ali sono state radiografate (contrassegnato con il simbolo WP-WX della classe).

Informazioni di prodotto

Composizioni chimiche nei materiali

Gli accessori per tubi di acciaio inossidabile di ASTM A403 si riferisce al materiale del forgiato di ed hanno rotolato i montaggi inossidabili austenitici per i tubi di pressione. I gradi comuni sono WP304/L, WP316/L. Possono essere usati in molti campi come organizzazione l'industria, degli impianti di conversione ecc di energia

Nota:

Dove gli ellissi (﹍) compaiono nella tavola, non c'è requisito e l'elemento deve essere analizzato per o essere riferito

Il metodo di analisi per azoto sarà un aspetto di accordo fra l'acquirente ed il produttore

Columbio 0.10-0.30%; Vanadio 0.10-0.30%.

Per le pareti di diametro basso o sottili, o entrambi, dove molti passaggi di disegno sono richiesti, un massimo del carbonio di 0,04% è necessario nei gradi TP304L e TP316L. I piccoli tubi del diametro esterno sono definiti come quei meno di 0.500in. (23.7mm) in diametro esterno e tubi leggeri della parete come quelle meno di 0.049in. (1.24mm) nello spessore della parete medio

45 dimensioni e peso del gomito della saldatura testa a testa della^o

Raggio lungo (LR) (faccia riferimento ASME standard B16.9)
