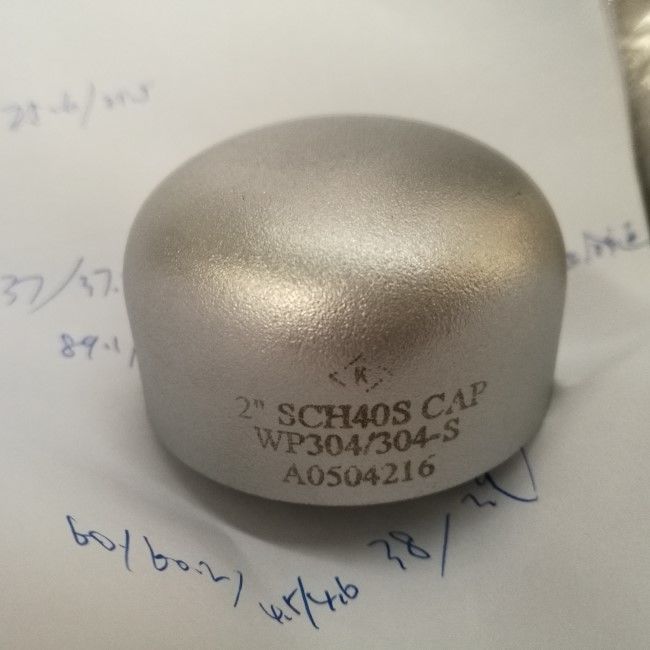

Cappuccio protettivo WP316 WP304 dei montaggi della saldatura testa a testa di acciaio inossidabile di ASTM A403

Cappuccio protettivo della saldatura di testa di acciaio inossidabile di ASTM A403 WP304/L WP316/L WP310S WP321 B16.9

Il cappuccio è un montaggio che semplifica i contenitori a pressione o l'estremità di sigillatura dei tubi in un sistema. Inoltre si riferiscono a come estremità del tubo perché un cappuccio è utilizzato all'estremità di un tubo. I cappucci, una volta allegati correttamente forniscono un sigillamento a perfetta tenuta. Mentre parecchi settori industriali utilizzano questi montaggi per sigillare i tubi o i contenitori a pressione. I cappucci possono anche essere utilizzati per eliminare la presenza di blocchetti dell'aria in tubi, specialmente nelle linee che portano l'acqua. Spesso, sono usati per proteggere l'estremità di un tubo dall'ottenere deformi o scheggiati con le forze esterne. Inoltre, l'uso di un cappuccio protettivo della saldatura di testa può impedire il danno dei fili interni dentro il tubo o il tubo.

Informazioni di prodotto

Dimensioni del cappuccio protettivo di ASME B16.9 (millimetri)

Il cappuccio è utilizzato per sigillare un'estremità aperta del tubo. Nel convoglio dell'ingegneria, il cappuccio ha fatto conformemente a ASME B16.9 sarà saldato all'estremità e non deve essere incluso nella dimensione di lunghezza del funzionamento del tubo.

*NPS: Dimensione nominale del tubo; O.D: Fuori del diametro alla smussatura; E: Lunghezza [NOTA (1)]; E1: Limitazione dello spessore della parete per la lunghezza; E: Lunghezza [NOTA (2)].

Composizioni chimiche nei materiali

Gli accessori per tubi di acciaio inossidabile di ASTM A403 si riferisce al materiale del forgiato di ed hanno rotolato i montaggi inossidabili austenitici per i tubi di pressione. I gradi comuni sono WP304/L, WP316/L. Possono essere usati in molti campi come organizzazione l'industria, degli impianti di conversione ecc. di energia.

Nota:

Dove gli ellissi (﹍) compaiono nella tavola, non c'è requisito e l'elemento deve essere analizzato per o essere riferito

Il metodo di analisi per azoto sarà un aspetto di accordo fra l'acquirente ed il produttore

Columbio 0.10-0.30%; Vanadio 0.10-0.30%.

Per le pareti di diametro basso o sottili, o entrambi, dove molti passaggi di disegno sono richiesti, un massimo del carbonio di 0,04% è necessario nei gradi TP304L e TP316L. I piccoli tubi del diametro esterno sono definiti come quei meno di 0.500in. (23.7mm) in diametro esterno e tubi leggeri della parete come quelle meno di 0.049in. (1.24mm) nello spessore della parete medio
