Montaggi della saldatura testa a testa di acciaio inossidabile
>
|
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | Riduttore di raggiro/CEE di ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 |
| Documento | Brochure del prodotto PDF |
ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 Reduttore in acciaio inossidabile Con/ Ecc
Il riduttore viene utilizzato per collegare due tubi di dimensioni diverse in un sistema di tubazioni.Una estremità del riduttore corrisponde al diametro del tubo di grande diametro e l'altra estremità del riduttore concentrico corrisponde al diametro del tubo di piccolo diametro.

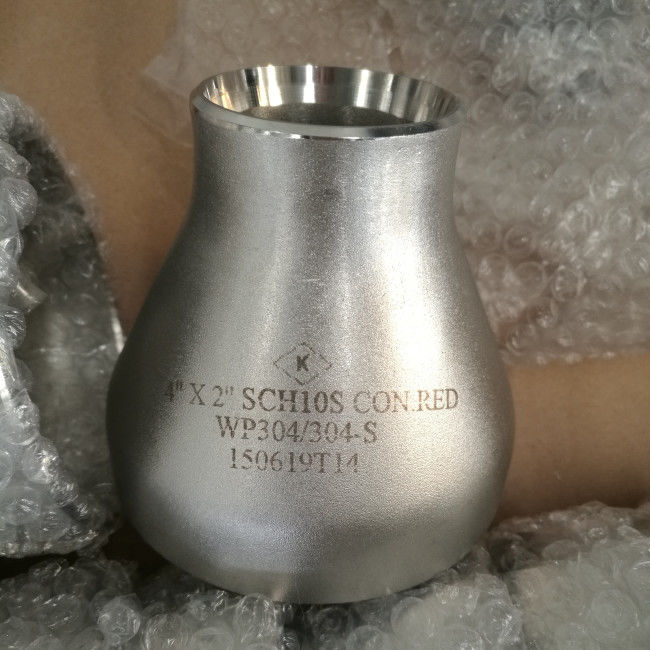

Il riduttore concentrico è un tipo di riduttore utilizzato nei sistemi di tubazioni.Questa caratteristica del riduttore concentrico lo rende applicabile nei sistemi di flusso di fluidi ad alta pressione in cui vi è il rischio di rottura a alta pressione.
Il riduttore eccentrico ha una forma strana, ha un'espansione nel suo corpo solo su un lato della lunghezza, l'altro lato della lunghezza rimane parallelo ai tubi.Questo rende facile allineare e gestire in luoghi specificiIl riduttore eccentrico è altrettanto efficace di quelli concentrici, ma è più specifico nei bisogni.
Informazioni sul prodotto
| Nome del prodotto | ASTM A403 B16.9 Acciaio inossidabileReduttore concentrico / eccentrico |
| Intervallo di dimensioni | 1/2 ̊ a 48 ̊ |
| Spessore della parete | SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Norme | ASTM A234 |
| Grado | WP304/L WP316/L WP310S WP321 |
| Norme di produzione | ASME B16.9 |
ASME B16.9 Dimensioni del riduttore concentrico/eccentrico (mm)
I riduttori sono spesso utilizzati quando i progettisti di tubazioni vogliono ridurre il diametro di una linea retta di tubo.9: Concentrico con una linea centrale comune; riduttore eccentrico con linee centrali spostate.
| NPS | O.D.L. mm centimetro |
O.D.S mm centimetro |
H mm centimetro |
| 3/4 x 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 x 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 x 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 x 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 x 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 x 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 x 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 x 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 x 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 x 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 x 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 x 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 x 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 x 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 x 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3 1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 x 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 x 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 x 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 x 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 x 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 x 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 x 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 x 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 x 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 x 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 x 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 x 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 x 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 x 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 x 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 x 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 x 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 x 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 x 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 x 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 x 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 x 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 x 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 x 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 x 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 x 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 x 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 x 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 x 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 x 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 x 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 x 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 x 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 x 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 x 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 x 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 x 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 x 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 x 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 x 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 x 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 x 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 x 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 x 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 x 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 x 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 x 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 x 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 x 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 x 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 x 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 x 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 x 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 x 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 x 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 x 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 x 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
* NPS: Dimensione nominale del tubo; O.D. L: Diametro esterno a Bevel, fine grande; O.D. S: Diametro esterno a Bevel, fine piccola; H: Centro-fine.
Materiali Composizioni chimiche
ASTM A403 Fittings per tubi in acciaio inossidabile si riferisce al materiale di raccordi inossidabili austenitici forgiati e laminati per tubi a pressione.Possono essere utilizzati in molti campi come l'industria ingegneristica, impianti di conversione di energia ecc.
| Classe A | Composizione(%) | |||||||||
| Grado WP | Designazione UNS | C | M | P | S | - Sì. | Ni | Cr | Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Sì. | - Sì. |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Sì. | - Sì. |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Sì. | - Sì. |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Sì. |
| WP321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Sì. | G |
Nota:
Quando nella tabella appare un'ellisse, non è richiesto e l'elemento deve essere analizzato o riportato
Il metodo di analisi per l'azoto deve essere concordato tra l'acquirente e il fabbricante.
Columbio 0,10-0,30%; vanadio 0,10-0,30%.
Per le pareti di piccolo diametro o sottili, o per entrambe, dove sono necessari molti passaggi di tracciamento, è necessario un massimo di carbonio dello 0,04% nei gradi TP304L e TP316L.I tubi di piccolo diametro esterno sono definiti come quelli inferiori a 0.500in. ((23.7mm) di diametro esterno e tubi a parete leggera come quelli inferiori a 0.049in. ((1.24mm) di spessore medio della parete
