Acciaio inossidabile Stub Ends, accessori per tubi del duplex d'acciaio della saldatura di ASTM A815 UNS S31803

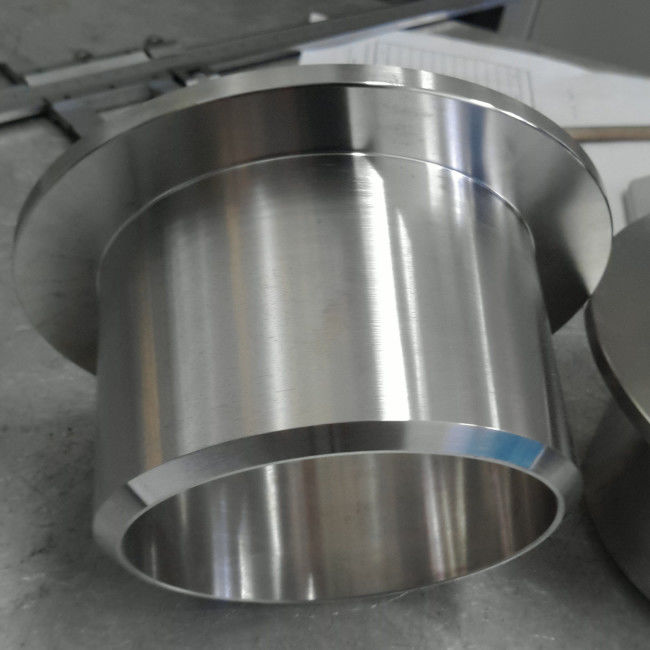

Saldatura di testa di acciaio inossidabile del duplex di ASTM A815 UNS S31803 Stub End

L'estremità del troncone (giunto) è un montaggio che è utilizzato sostituisce le flange saldate quando il supporto di una flangia di sostegno girante è richiesto. E può essere fornita nella dimensione standard e non standard dell'ANSI che è usata per i tubi di collegamento del diametro differente.

Stub End Types

L'estremità del troncone è offerta in tre modi diversi, il tipo A, la B e C. Type A e l'estremità del troncone di B sono simili ai montaggi forgiati, quali i gomiti ed i T ed il tipo estremità del troncone di C è fatto nelle dimensioni su misura.

Tipo A

Il tipo un'estremità del troncone è usato per la flangia standard del giunto. Lo spessore del rivestimento sull'estremità del troncone è superiore o uguale allo spessore nominale della parete del tubo. Inoltre, il raggio d'angolo esterno del tipo A può ricevere la flangia del giunto. L'angolo interno è quadrato. Il rivestimento ha solitamente un fronte seghettato lavorato.

Tipo B

Il tipo estremità del troncone di B è usato per lo slittamento standard sulle flange come flange del rivestimento. Lo spessore del rivestimento su questa breve estremità è superiore o uguale allo spessore nominale della parete del tubo. Inoltre, il raggio d'angolo esterno di tipo B è abbastanza piccolo ricevere la flangia di slittamento o che può essere usata come flangia di sostegno. L'angolo interno è quadrato. Il rivestimento ha solitamente un fronte seghettato lavorato.

Tipo C

Il tipo estremità del troncone di C può essere usato per la flangia standard e lo slittamento del giunto sulla flangia. È svasato che lascia un bordo arrotondato al diametro interno del rivestimento. Se necessario, il raggio può essere fatto chiuso ad un quadrato. Lo spessore del rivestimento è 75% della parete del tubo. Il tipo C è molto abbastanza breve accomodare tutta la flangia di sostegno. Il giunto su tipo C è liscio e non è macchina.

L'estremità del troncone è fabbricata solitamente in due modi, tipo A e tipi B. È disponibile in due di lunghezza standard, modelli lunghi (ANSI) o brevi (MSS). L'estremità del troncone Sch5s e 10s è offerta solitamente nelle brevi lunghezze e le lunghezze lunghe sono disponibili su ordine speciale. L'estremità del troncone di Sch 40s è fornita nelle brevi o lunghezze lunghe.

Norma di ASTM A815

ASTM A815 è la specificazione standard per accessorio per tubi ferritico, ferritico/austenitico e martensitico lavorato di acciaio inossidabile. Questa specificazione riguarda due classi generali, WP e CR. I montaggi del WP della classe sono suddivisi in quattro classi:

WP-S, prodotti senza cuciture.

WP-W, prodotti saldati.

WP-WX, accessori per tubi che contengono le saldature in cui tutte le saldature sono state radiografate.

WP-WU, montaggi che contengono le saldature in cui tutte le saldature sono state provate in modo ultrasonico.

Informazioni di prodotto

(UNS S31803) composizioni chimiche materiali

ASME B16.9 Stub End Dimensions (millimetri)
