Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | CINESE |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | ASTM A182 F316 ASME B16.11 Alta pressione l Raccordo di uscita a gomito filettato forgiato a croce |
| Documento | Brochure del prodotto PDF |
ASTM A182 F316 ASME B16.11 Alta pressione
Informazioni sul prodotto

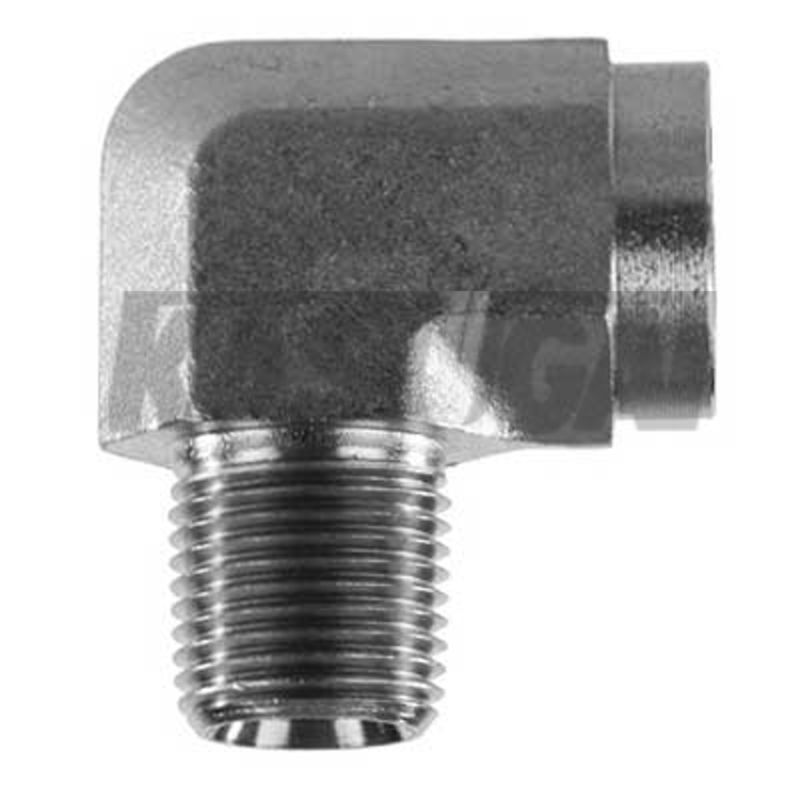

AColtello di strada a filoè un tipo di raccordo per tubi che collega due tubi o raccordi con fili maschili e femminili ad un angolo di 90 gradi, comunemente utilizzato nei sistemi idraulici e idraulici.
·Applicazioni: comunemente utilizzato in impianti idraulici, condotte idriche, condotte di gas e altre applicazioni in cui sono preferiti collegamenti a filo.
·Vantaggi:
o Facile installazione: i collegamenti a filo permettono un'installazione rapida e semplice senza necessità di saldatura.
o Versatilità: adatta a una vasta gamma di sistemi e applicazioni di tubazioni.
o Efficienza nello spazio: la curva di 90 gradi aiuta a navigare in spazi ristretti o in aree con spazio libero limitato.
| Nome del prodotto | ASTM A182 F316 ASME B16.11 Alta pressione |
| Tipi di filo | ASME B1.20.1 (TNP) |
| Dimensioni | ASME B16.11 |
| Intervallo di dimensioni | da 1/8 a 2 |
| Classe di pressione | Classe 3000 6000 |
| Norme | ASTM A182 F316/L |
Norme e materiali: ASTM A182 F316/F316L
Le flange in acciaio inossidabile 316 / 316L hanno una maggiore resistenza alla corrosione da buche in ambienti clorurati a causa dell'aggiunta di molibdeno.Secondo ASME B16.5 e ASME B16.47, le flange SS 316/ 316L possono essere realizzate da fuse di ASTM A182 di grado F316 o F316L, da fusioni di ASTM A351 di grado CF8M o CF3M e da lastre di ASTM A240 di grado 316 o 316L.
ASTM A182 F316/F316L Composizione chimica (%)
| Grado | C, massimo | Mn, massimo | P, massimo | S, massimo | Sì, al massimo. | Ni | Cr | Mo. | N, massimo |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316L Proprietà meccaniche
| Grado |
Resistenza alla trazione, min (MPa) |
Forza di resa, min (MPa) |
Allungamento in 2 pollici, min (%) |
Riduzione della superficie, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Dimensioni del gomito di strada a filo ASME B16.11 (mm)
ASME B16.11 gomito stradale con un'estremità MNPT e l'altra FNPT
| NPS | A | J | H | G1 | G2 | B | L2 | L | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2" | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1-1/2" | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Nota generale:tutte le dimensioni sono in millimetri
Nota: A:centro-fine femminile del gomito della strada;B:lunghezza minima del filo perfetto;G1spessore minimo della parete;G2spessori minimi delle pareti;H:diametro esterno della banda;- Cosa?centro-fine del gomito della strada;L:lunghezza minima del filo mal;L2lunghezza effettiva del filo esterno;
