Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | Boccola a testa esagonale forgiata in acciaio inossidabile ad alta pressione ASTM A182 F316 ASME B16 |
| Documento | Brochure del prodotto PDF |

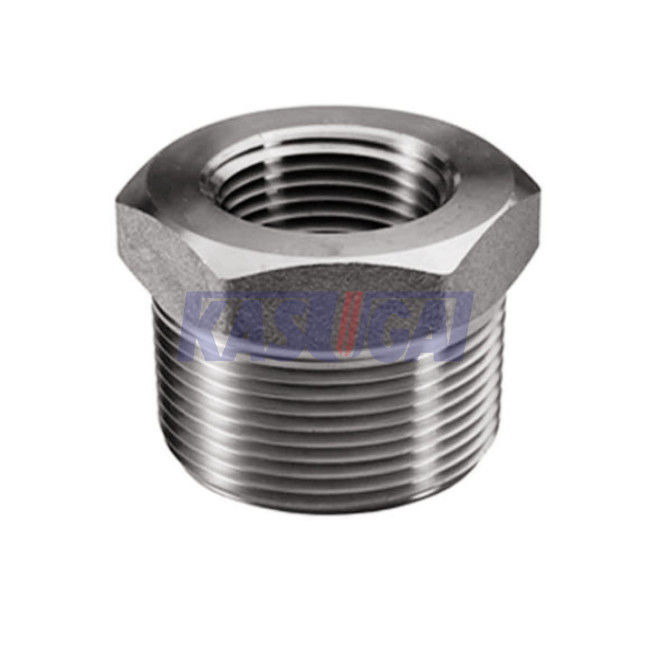

Boccola forgiata ad alta pressione della testa esagonale di acciaio inossidabile di ASTM A182 F316 ASME B16.11
Informazioni di prodotto
| Nome di prodotto | Boccola forgiata ad alta pressione della testa esagonale di acciaio inossidabile di ASTM A182 F316 ASME B16.11 |
| Tipi del filo | ASME B1.20.1 (NPT) |
| Dimensioni | ASME B16.11 |
| Intervallo di grandezza | 1/8" a 4" |
| Classe di pressione | Classe 3000 6000 9000 |
| Norme | ASTM A182 F316 |
Norme & materiali: ASTM A182 F316/F316L
Le flange 316/di 316L di acciaio inossidabile hanno migliorato la resistenza a corrosione ad alveoli negli ambienti del cloruro dovuto l'aggiunta di molibdeno. La lettera «L» denota il contenuto a basso tenore di carbonio. Secondo ASME B16.5 e ASME B16.47, le flange 316L degli ss 316/possono essere fatte dai pezzi fucinati del grado F316 o F316L di ASTM A182, colate dei gradi CF8M o CF3M di ASTM A351 e piatti dei gradi 316 o 316L di ASTM A240.
Le flange 316L degli ss 316/possono essere fornite nei diversi tipi quale il collo di saldatura, slittamento sopra, cieco, l'incavo che salda, giunto, infilato e ridurrsi, ecc. flangiano di ASME B16.5 possono essere forniti in ″ di dimensioni 1/2 a 24 ″ nella classe 150, 300, 400, 600, 900, 1500, 2500. Le flange delle serie A di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 attraverso ″ 60 nella classe 150, 300, 400, 600, 900; mentre le flange delle serie B di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 con 60 nella classe 75, 150, 300, 400, 600, 900
Composizione chimica in ASTM A182 F316/F316L (%)
| Grado | C, massima | Mn, massimo | P, massima | S, massima | Si, massimo | Ni | Cr | Mo | N, massima |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Proprietà meccaniche di ASTM A182 F316/F316L
| Grado |
Resistenza alla trazione, min (MPa) |
Carico di snervamento, min (MPa) |
Allungamento in 2inches, min (%) |
Riduzione di area, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Le dimensioni di ASME B16.11 hanno forgiato la boccola della testa esagonale (1)
| NPS | Lunghezza (minuti) | Appartamenti nominali di larghezza (2) | Altezza della sfortuna (minuti) |
| F | H | ||
| ⅛ | 10 | 11,11 | — |
| ¼ | 11 | 15,88 | 3 |
| ⅜ | 13 | 17,46 | 4 |
| ½ | 14 | 22,23 | 5 |
| ¾ | 16 | 26,99 | 6 |
| 1 | 19 | 34,93 | 6 |
| 1¼ | 21 | 44,45 | 7 |
| 1½ | 21 | 50,80 | 8 |
| 2 | 22 | 63,50 | 9 |
| ½ 2 | 27 | 76,20 | 10 |
| 3 | 28 | 88,90 | 10 |
| 4 | 32 | 117,48 | 13 |
NOTA GENERALE: Le dimensioni sono nei millimetri.
NOTE:
(1) nota ammonitrice per quanto riguarda le boccole della sfortuna: Le boccole della testa esagonale di riduzione di un-dimensione non dovrebbero essere utilizzate nei servizi dove potrebbero essere conforme ai carichi ed alle forze nocivi all'infuori delle pressioni interne.
(2) la tolleranza applicata del produttore assicurerà che la dimensione misura la lavorazione con utensili consueta degli Stati Uniti
