Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | ASTM A403 WP304 ASME B16.11 Accoppiamento filettato in acciaio inossidabile ad alta pressione forgia |
| Documento | Brochure del prodotto PDF |

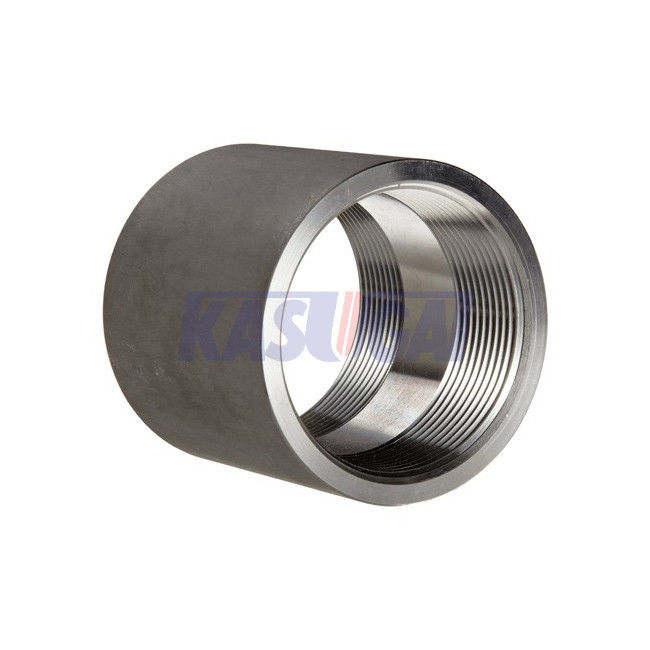

ASTM A403 WP304 ASME B16.11 ha forgiato l'accoppiamento infilato ad alta pressione di acciaio inossidabile di THD
Informazioni di prodotto
| Nome di prodotto | ASTM A403 WP304 ASME B16.11 ha forgiato l'accoppiamento infilato ad alta pressione di acciaio inossidabile di THD |
| Tipo del filo | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Intervallo di grandezza | Dimensione: 1/8" a 4" |
| Spessore della parete | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Norme | ASTM A403 |
| Classe di pressione | 3000 LIBBRE, 6000 LIBBRE, 9000 LIBBRE |
| Dimensioni | ASME B16.11 |
Norme & materiali: ASTM A403
Gli accessori per tubi di acciaio inossidabile di ASTM A403 si riferisce al materiale del forgiato di ed hanno rotolato i montaggi inossidabili austenitici per i tubi di pressione. I gradi comuni sono WP304/L, WP316/L. Possono essere usati in molti campi come organizzazione l'industria, degli impianti di conversione ecc. di energia.
Composizioni chimiche in ASTM A403 (%)
| Grado A | Composizione (%) | |||||||||
| Grado WP | Designazione di UNS | C | Mn | P | S | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Nota:
Dove gli ellissi (﹍) compaiono nella tavola, non c'è requisito e l'elemento deve essere analizzato per o essere riferito
Il metodo di analisi per azoto sarà un aspetto di accordo fra l'acquirente ed il produttore
Columbio 0.10-0.30%; Vanadio 0.10-0.30%.
Per le pareti di diametro basso o sottili, o entrambi, dove molti passaggi di disegno sono richiesti, un massimo del carbonio di 0,04% è necessario nei gradi TP304L e TP316L. I piccoli tubi del diametro esterno sono definiti come quei meno di 0.500in. (23.7mm) in diametro esterno e tubi leggeri della parete come quelle meno di 0.049in. (1.24mm) nello spessore della parete medio
Dimensioni dell'accoppiamento infilato B16.11 di ASME (THD)
Il disegno di ASME B16.11 ha forgiato l'accoppiamento con due estremità infilate (THD). B: lunghezza minima del filo perfetto; L2: lunghezza utile del filo esterno; D: fuori del diametro; W: capo a capo lunghezza dell'accoppiamento infilato.
| NPS | B | L2 | D 3000# |
D 6000# |
W |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 32 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 35 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 48 |
| 1/2» | 10,9 | 13,6 | 28 | 38 | 48 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 51 |
| 1" | 14,7 | 17,3 | 44 | 57 | 60 |
| 1-1/4» | 17,0 | 18,0 | 57 | 64 | 67 |
| 1-1/2» | 17,8 | 18,4 | 64 | 76 | 79 |
| 2" | 19,0 | 19,2 | 76 | 92 | 86 |
| 2-1/2» | 23,6 | 28,9 | 92 | 108 | 92 |
| 3" | 25,9 | 30,5 | 108 | 127 | 108 |
| 4" | 27,7 | 33,0 | 140 | 159 | 121 |
