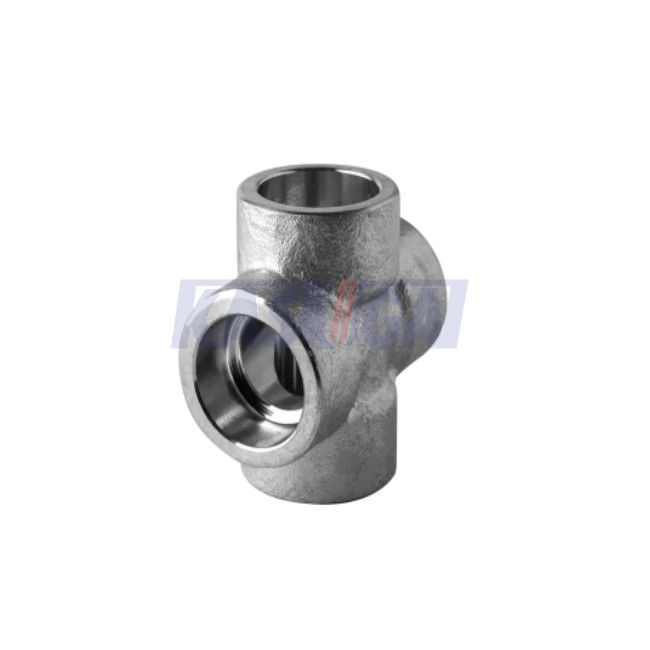

Incrocio della saldatura dell'incavo dell'interruttore forgiato montaggi ad alta pressione di acciaio inossidabile WP304

ASTM A403 WP304 ASME B16.11 ha forgiato l'incrocio ad alta pressione della Incavo-saldatura di acciaio inossidabile dell'interruttore

Informazioni di prodotto

Norme & materiali: ASTM A403

Gli accessori per tubi di acciaio inossidabile di ASTM A403 si riferisce al materiale del forgiato di ed hanno rotolato i montaggi inossidabili austenitici per i tubi di pressione. I gradi comuni sono WP304/L, WP316/L. Possono essere usati in molti campi come organizzazione l'industria, degli impianti di conversione ecc. di energia.

Composizioni chimiche in ASTM A403 (%)

Nota:

• Dove gli ellissi (﹍) compaiono nella tavola, non c'è requisito e l'elemento deve essere analizzato per o essere riferito
• Il metodo di analisi per azoto sarà un aspetto di accordo fra l'acquirente ed il produttore
• Columbio 0.10-0.30%; Vanadio 0.10-0.30%.
• Per le pareti di diametro basso o sottili, o entrambi, dove molti passaggi di disegno sono richiesti, un massimo del carbonio di 0,04% è necessario nei gradi TP304L e TP316L. I piccoli tubi del diametro esterno sono definiti come quei meno di 0.500in. (23.7mm) in diametro esterno e tubi leggeri della parete come quelle meno di 0.049in. (1.24mm) nello spessore della parete medio

Dimensioni dell'incrocio della Incavo-saldatura di ASME B16.11 (interruttore)

Il disegno di ASME B16.11 ha forgiato l'incrocio con l'estremità della saldatura dell'incavo (interruttore). : centro--fondo dell'incavo; B: diametro di foro dell'incavo; C: spessore della parete dell'incavo; D: alesi il diametro dell'incrocio; G: spessore della parete corporea; J: profondità dell'incavo.
