Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | ASTM A182 F304 ASME B16.11 Tee diritto forgiato filettato (THD) in acciaio inossidabile ad alta pres |
| Documento | Brochure del prodotto PDF |

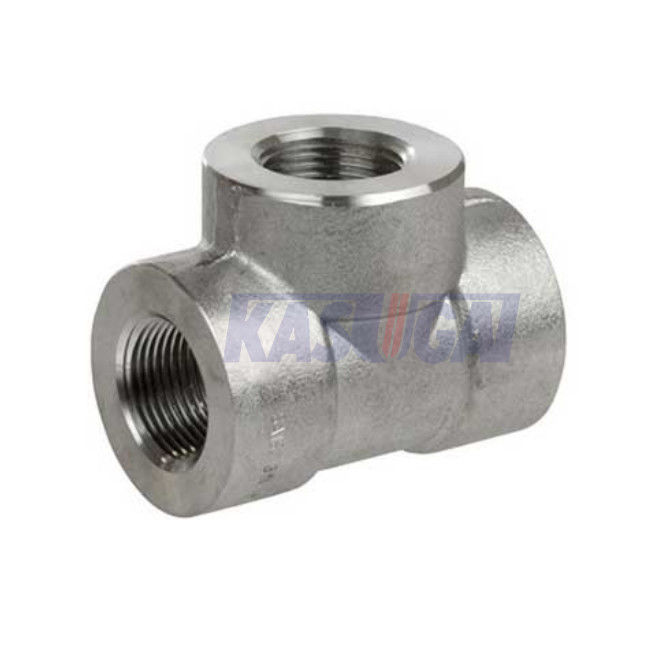

T diritto infilato forgiato ad alta pressione di acciaio inossidabile di ASTM A182 F304 ASME B16.11 (THD)
Informazioni di prodotto
| Nome di prodotto | T diritto infilato forgiato ad alta pressione di acciaio inossidabile di ASTM A182 F304 ASME B16.11 (THD) |
| Intervallo di grandezza | 1/8" a 4" |
| Classe di pressione | Classe 2000 3000 6000 |
| Norme | ASTM A182 |
| Tipo | (THD) T diritto infilato |
| Dimensioni | ASME B16.11 |
ASME B16.11 ha forgiato il T è un montaggio a tre corsie utilizzato per fare i collegamenti perpendicolari al tubo. I tre sbocchi del T forgiato possono essere forniti di qualsiasi estremità della saldatura dell'incavo (interruttore) o hanno infilato l'estremità (THD). I T forgiati possono più ulteriormente essere classificati come tipo diritto (tutti e tre i sbocchi sono la stessa dimensione del tubo) o riduzione del tipo (lo sbocco del ramo è una più piccola dimensione del tubo). I T dell'interruttore di ASME B16.11 sono disponibili nelle classi 3000, 6000 e 9000 di valutazione di pressione; I T di ASME B16.11 THD sono disponibili nelle classi di valutazione di pressione 2000, 3000 e 6000.
Norme & materiali: ASTM A182 F304
ASTM A182 F304 è una specificazione materiale di forgia per 304 inossidabili del grado ed è usato per i pezzi fucinati nudi fabbricanti o i prodotti rimpinzati di e lavorati per le applicazioni che comprendono il servizio ad alta temperatura.
Composizione chimica in ASTM A182 F304 (%)
| Grado | C, massima | Mn, massimo | P, massima | S, massima | Si, massimo | Ni | Cr | N |
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Proprietà meccaniche di ASTM A182 F304
| Grado |
Resistenza alla trazione, min (MPa) |
Carico di snervamento, min (MPa) |
Allungamento in 2inches, min (%) |
Riduzione di area, min (%) |
Durezza (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11 dimensiona del T diritto forgiato con l'estremità infilata (THD)
ASME B16.11 ha forgiato il T con le estremità filettate
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2» | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4» | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2» | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2» | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| 1/2» | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4» | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2» | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2» | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
Nota generale: tutte le dimensioni sono nel millimetro
Nota: : centro--fine del T; H: fuori del diametro della banda; G: spessore della parete minimo; B: lunghezza minima del filo perfetto; L2: lunghezza utile del filo esterno.
