Evidenziare:
Montaggi ad alta pressione forgiati di acciaio inossidabile
, Montaggi ad alta pressione di acciaio inossidabile
, Albero a filo in acciaio inossidabile forgiato

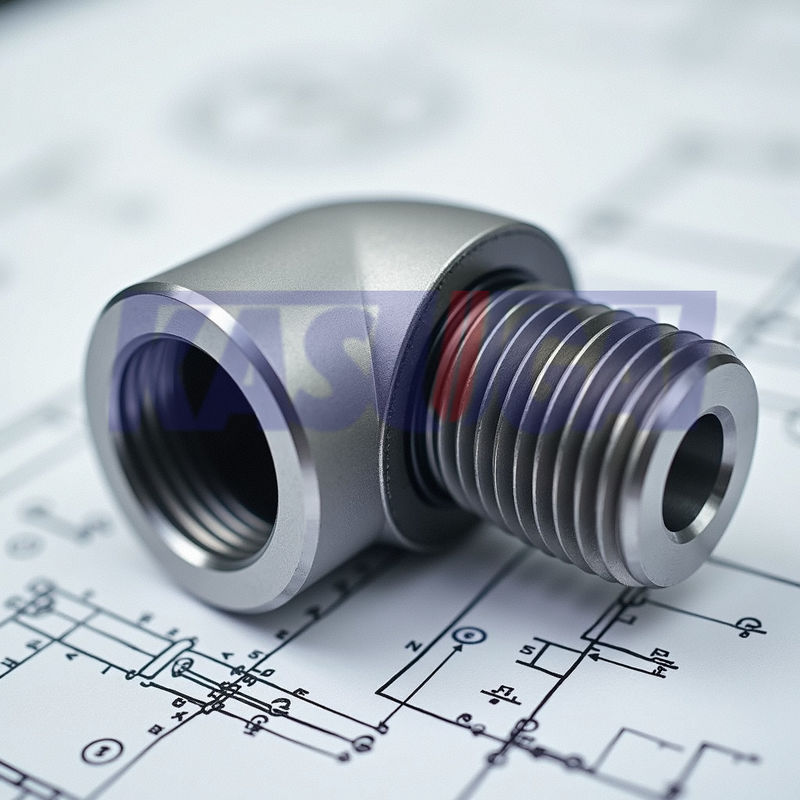

I montaggi ad alta pressione forgiati di acciaio inossidabile hanno infilato il gomito ASTM A182 F316 della via
ASTM A182 F316 ASME B16.11 Alto pressore in acciaio inossidabile forgiato gomito di strada a filo
ASTM A182 F316 ASME B16.11 Alta pressione
Informazioni sul prodotto
A Threaded Street Elbow is a versatile pipe fitting that provides a convenient way to change the direction of piping at a 90-degree angle while allowing for easy installation and maintenance in plumbing and piping systems.
AColtello di strada a filoè un tipo di raccordo per tubi che collega due tubi o raccordi con fili maschili e femminili ad un angolo di 90 gradi, comunemente utilizzato nei sistemi idraulici e idraulici.
·Vantaggi:
Facile installazione: i collegamenti a filo permettono un'installazione rapida e facile senza la necessità di saldatura.
Versatilità: adatto a una vasta gamma di sistemi e applicazioni di tubazioni.
Efficienza nello spazio: la curva di 90 gradi aiuta a navigare in spazi ristretti o in aree con spazio libero limitato.
| Nome del prodotto |
ASTM A182 F316 ASME B16.11 Alta pressione |
| Tipi di filo |
ASME B1.20.1 (TNP) |
| Dimensioni |
ASME B16.11 |
| Intervallo di dimensioni |
da 1/8 a 2 |
| Classe di pressione |
Classe 3000 6000 |
| Norme |
ASTM A182 F316/L |
Norme e materiali: ASTM A182 F316/F316L
Le flange in acciaio inossidabile 316 / 316L hanno una maggiore resistenza alla corrosione da buche in ambienti clorurati a causa dell'aggiunta di molibdeno.Secondo ASME B16.5 e ASME B16.47, le flange SS 316/ 316L possono essere realizzate da fuse di ASTM A182 di grado F316 o F316L, da fusioni di ASTM A351 di grado CF8M o CF3M e da lastre di ASTM A240 di grado 316 o 316L.
ASTM A182 F316/F316L Composizione chimica (%)
| Grado |
C, massimo |
Mn, massimo |
P, massimo |
S, massimo |
Sì, al massimo. |
Ni |
Cr |
Mo. |
N, massimo |
| F316 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0~14.0 |
16.0~18.0 |
2.00~3.00 |
0.10 |
| F316L |
0.03 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0 ~ 15.0 |
16.0~18.0 |
2.00~3.00 |
0.10 |
ASTM A182 F316/F316L Proprietà meccaniche
| Grado |
Resistenza alla trazione, min
(MPa)
|
Forza di resa, min
(MPa)
|
Allungamento in 2 pollici, min
(%)
|
Riduzione della superficie, min
(%)
|
| F316 |
515 |
205 |
30 |
50 |
| F316L |
485 |
170 |
30 |
50 |
Dimensioni del gomito di strada a filo ASME B16.11 (mm)
ASME B16.11 gomito stradale con un'estremità MNPT e l'altra FNPT
| NPS |
A |
J |
H |
G1 |
G2 |
B |
L2 |
L |
| 3000# |
6000# |
3000# |
6000# |
3000# |
6000# |
3000# |
6000# |
3000# |
6000# |
| 1/8" |
19 |
22 |
25 |
32 |
19 |
25 |
3.18 |
5.08 |
2.74 |
4.22 |
6.4 |
6.7 |
10 |
| 1/4" |
22 |
25 |
32 |
38 |
25 |
32 |
3.30 |
5.66 |
3.22 |
5.28 |
8.1 |
10.2 |
11 |
| 3/8" |
25 |
28 |
38 |
41 |
32 |
38 |
3.51 |
6.98 |
3.50 |
5.59 |
9.1 |
10.4 |
13 |
| 1/2" |
28 |
35 |
41 |
48 |
38 |
44 |
4.09 |
8.15 |
4.16 |
6.53 |
10.9 |
13.6 |
14 |
| 3/4" |
35 |
44 |
48 |
57 |
44 |
51 |
4.32 |
8.53 |
4.88 |
6.86 |
12.7 |
13.9 |
16 |
| 1" |
44 |
51 |
57 |
66 |
51 |
62 |
4.98 |
9.93 |
5.56 |
7.95 |
14.7 |
17.3 |
19 |
| 1-1/4" |
51 |
54 |
66 |
71 |
62 |
70 |
5.28 |
10.59 |
5.56 |
8.48 |
17.0 |
18.0 |
21 |
| 1-1/2" |
54 |
64 |
71 |
84 |
70 |
84 |
5.56 |
11.07 |
6.25 |
8.89 |
17.8 |
18.4 |
21 |
| 2" |
64 |
83 |
84 |
105 |
84 |
102 |
7.14 |
12.09 |
7.64 |
9.70 |
19.0 |
19.2 |
22 |
Nota generale:tutte le dimensioni sono in millimetri
Nota: A:centro-fine femminile del gomito della strada;B:lunghezza minima del filo perfetto;G1spessore minimo della parete;G2spessori minimi delle pareti;H:diametro esterno della banda;- Cosa?centro-fine del gomito della strada;L:lunghezza minima del filo mal;L2lunghezza effettiva del filo esterno;
