Informazioni sul prodotto

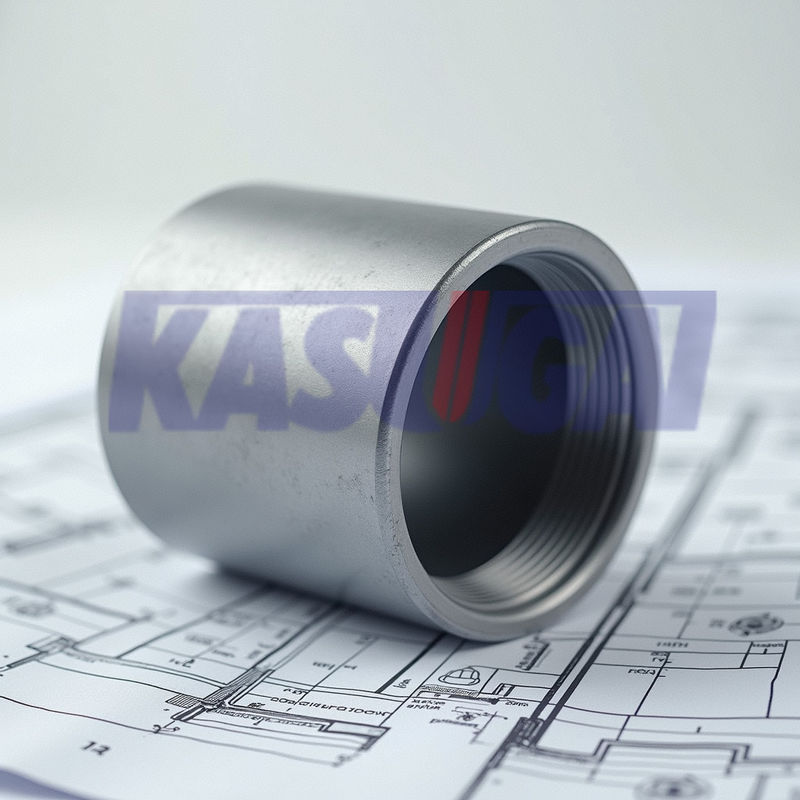

AAccoppiamento di saldatura a presaè un tipo di raccordo per tubi che unisce due tubi in un sistema di saldatura a presa.

Un accoppiamento per saldatura a presa è un impianto fondamentale per tubi che facilita la connessione di due tubi in un sistema di saldatura a presa, offrendo resistenza, resistenza alle perdite,e facilità di installazione per varie applicazioni industriali.

· Vantaggi:

Forza: fornisce un collegamento durevole e affidabile tra i tubi.

Resistenza alle perdite: garantisce una tenua tenuta per evitare perdite nel sistema.

Facile installazione: la saldatura a presa consente un processo di giunzione semplice ed efficiente.

Norme e materiali: ASTM A403

ASTM A403 Fittings per tubi in acciaio inossidabile si riferisce al materiale di raccordi inossidabili austenitici forgiati e laminati per tubi a pressione.Possono essere utilizzati in molti campi come l'industria ingegneristica, impianti di conversione dell'energia, ecc.

ASTM A403 Composizioni chimiche (%)

Nota:

• Quando nella tabella appare un'ellisse, non è richiesto e l'elemento deve essere analizzato o riportato
• Il metodo di analisi per l'azoto deve essere concordato tra l'acquirente e il fabbricante.
• Columbio 0,10-0,30%; Vanadio 0,10-0,30%.
• Per le pareti di piccolo diametro o sottili, o per entrambe le pareti, dove sono necessari molti passaggi di disegno, è necessario un massimo di carbonio dello 0,04% nei gradi TP304L e TP316L.I tubi di piccolo diametro esterno sono definiti come quelli inferiori a 0.500in. ((23.7mm) di diametro esterno e tubi a parete leggera come quelli inferiori a 0.049in. ((1.24mm) di spessore medio della parete

Dimensioni dell'accoppiamento ASME B16.11 per saldatura a presa (SW)

il disegno di un accoppiamento forgiato ASME B16.11 con due estremità di saldatura a presa (SW),B:diametro del foro della presa;C:spessore della parete della presa;D:il diametro del foro dell'accoppiamento SW;- Cosa?profondità della presa;E:lunghezza di posa dell'accoppiamento SW.
