ASTM A403 WP304 ASME B16.11 Croce di saldatura a presa in acciaio inossidabile ad alta pressione SW forgiata
Informazioni sul prodotto
La croce di saldatura a presa in acciaio inossidabile è un componente cruciale nei sistemi di tubazioni, offrendo un'intersezione a quattro vie sicura e affidabile per i tubi nelle applicazioni di saldatura a presa,specialmente nelle industrie in cui la pulizia e la facilità di montaggio sono considerazioni chiave.

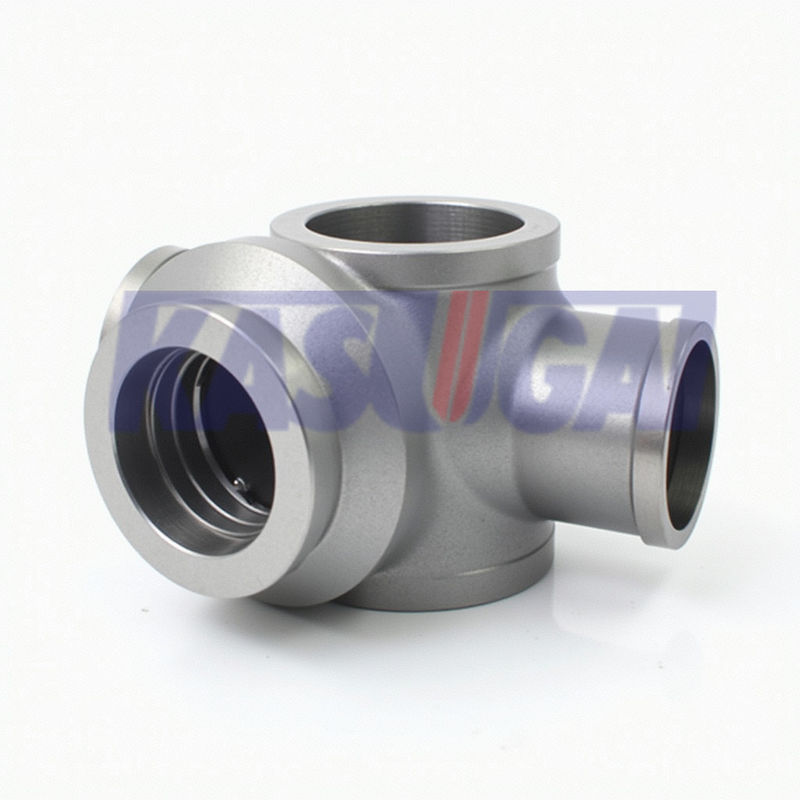

ACroce di saldatura a presa in acciaio inossidabileè un tipo di raccordo per tubi che fornisce un'intersezione a quattro vie per i tubi in un sistema di saldatura a presa.
| Nome del prodotto |
ASTM A403 WP304 ASME B16.11 Croce di saldatura a presa in acciaio inossidabile ad alta pressione SW forgiata |
| Intervallo di dimensioni |
Dimensioni: da 1/8 ′′ a 4 ′′ |
| Spessore della parete |
SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Norme |
ASTM A403 |
| Classe di pressione |
3000 LBS, 6000 LBS, 9000 LBS |
| Norme di produzione |
ASME B16.11 |
Norme e materiali: ASTM A403
ASTM A403 Fittings per tubi in acciaio inossidabile si riferisce al materiale di raccordi inossidabili austenitici forgiati e laminati per tubi a pressione.Possono essere utilizzati in molti campi come l'industria ingegneristica, impianti di conversione dell'energia, ecc.
ASTM A403 Composizioni chimiche (%)
| Classe A |
Composizione (%) |
| Grado WP |
Designazione UNS |
C |
M |
P |
S |
- Sì. |
Ni |
Cr |
Mo. |
Ti |
| WP304 |
S30400 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
8.0-11.0 |
18.0-22.0 |
- Sì. |
- Sì. |
| WP304L |
S30403 |
0.030E |
2.00 |
0.045 |
0.030 |
1.00 |
8.0-12.0 |
18.0-22.0 |
- Sì. |
- Sì. |
| WP310S |
S31008 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
19.0-22.0 |
24.0-26.0 |
- Sì. |
- Sì. |
| WP316 |
S31600 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
|
| WP316L |
S31603 |
0.030E |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
- Sì. |
| Wp321 |
S32100 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
9.0-12.0 |
17.0-19.0 |
- Sì. |
|
Nota:
- Quando nella tabella appare un'ellisse, non è richiesto e l'elemento deve essere analizzato o riportato
- Il metodo di analisi per l'azoto deve essere concordato tra l'acquirente e il fabbricante.
- Columbio 0,10-0,30%; Vanadio 0,10-0,30%.
Dimensioni della croce di saldatura a presa (SW) ASME B16.11
Il disegno della crosta forgiata ASME B16.11 con saldatura a presa (SW) termina.A:centro-basso della presa;B:diametro del foro della presa;C:spessore della parete della presa;D:diametro della trave;G:spessore della parete del corpo;- Cosa?profondità della presa.
| NPS |
B
- Max. - Cosa? |
B
Min. |
A
3000# |
A
6000# |
A
9000# |
| 1/8" |
11.2 |
10.8 |
11.0 |
11.0 |
- |
| 1/4" |
14.6 |
14.2 |
11.0 |
13.5 |
- |
| 3/8" |
18.0 |
17.6 |
13.5 |
15.5 |
- |
| 1/2" |
22.2 |
21.8 |
15.5 |
19.0 |
25.5 |
| 3/4" |
27.6 |
27.2 |
19.0 |
22.5 |
28.5 |
| 1" |
34.3 |
33.9 |
22.5 |
27.0 |
32.0 |
| 1-1/4" |
43.1 |
42.7 |
27.0 |
32.0 |
35.0 |
| 1-1/2" |
49.2 |
48.8 |
32.0 |
38.0 |
38.0 |
| 2" |
61.7 |
61.2 |
38.0 |
41.0 |
54.0 |
| 2 1/2" |
74.4 |
73.9 |
41.0 |
- |
- |
| 3" |
90.3 |
89.8 |
57.0 |
- |
- |
| 4" |
115.7 |
115.2 |
66.5 |
- |
- |
| NPS |
G
3000#
Min. |
G
6000#
Min. |
G
9000#
Min. |
J
Min. |
| 1/8" |
2.41 |
3.15 |
- |
9.5 |
| 1/4" |
3.02 |
3.68 |
- |
9.5 |
| 3/8" |
3.20 |
4.01 |
- |
9.5 |
| 1/2" |
3.73 |
4.78 |
7.47 |
9.5 |
| 3/4" |
3.91 |
5.56 |
7.82 |
12.5 |
| 1" |
4.55 |
6.35 |
9.09 |
12.5 |
| 1-1/4" |
4.85 |
6.35 |
9.70 |
12.5 |
| 1-1/2" |
5.08 |
7.14 |
10.15 |
12.5 |
| 2" |
5.54 |
8.74 |
11.07 |
16.0 |
| 2 1/2" |
7.01 |
- |
- |
16.0 |
| 3" |
7.62 |
- |
- |
16.0 |
| 4" |
8.56 |
- |
- |
19.0 |
| NPS |
3000# |
6000# |
9000# |
| D max. |
D min |
D max |
D min |
D max |
D min |
| 1/8" |
7.6 |
6.1 |
4.8 |
3.2 |
- |
- |
| 1/4" |
10.0 |
8.5 |
7.1 |
5.6 |
- |
- |
| 3/8" |
13.3 |
11.8 |
9.9 |
8.4 |
- |
- |
| 1/2" |
16.6 |
15.0 |
12.5 |
11.0 |
7.2 |
5.6 |
| 3/4" |
21.7 |
20.2 |
16.3 |
14.8 |
11.8 |
10.3 |
| 1" |
27.4 |
25.9 |
21.5 |
19.9 |
16.0 |
14.4 |
| 1-1/4" |
35.8 |
34.3 |
30.2 |
28.7 |
23.5 |
22.2 |
| 1-1/2" |
41.6 |
40.1 |
34.7 |
33.2 |
28.7 |
27.2 |
| 2" |
53.3 |
51.7 |
43.6 |
42.1 |
38.9 |
37.4 |
| 2 1/2" |
64.2 |
61.2 |
- |
- |
- |
- |
| 3" |
79.4 |
76.4 |
- |
- |
- |
- |
| 4" |
103.8 |
100.7 |
- |
- |
- |
- |
| NPS |
3000# |
6000# |
9000# |
| C max. |
C min |
C max. |
C min |
C max. |
C min |
| 1/8" |
3.18 |
3.18 |
3.96 |
3.43 |
- |
- |
| 1/4" |
3.78 |
3.30 |
4.60 |
4.01 |
- |
- |
| 3/8" |
4.01 |
3.50 |
5.03 |
4.37 |
- |
- |
| 1/2" |
4.67 |
4.09 |
5.97 |
5.18 |
9.35 |
8.18 |
| 3/4" |
4.90 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
| 1" |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
| 1-1/4" |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
| 1-1/2" |
6.35 |
5.54 |
8.92 |
7.80 |
12.70 |
11.12 |
| 2" |
6.93 |
6.04 |
10.92 |
9.50 |
13.84 |
12.12 |
| 2 1/2" |
8.76 |
7.67 |
- |
- |
- |
- |
| 3" |
9.52 |
8.30 |
- |
- |
- |
- |
| 4" |
10.69 |
9.53 |
- |
- |
- |
- |
