Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | CINESE |
| Marca | Kasugai |
| Numero di modello | ASTM A182 ASME B16.11 Tee dritto in acciaio inossidabile forgiato ad alta pressione (SW) |
| Documento | Brochure del prodotto PDF |

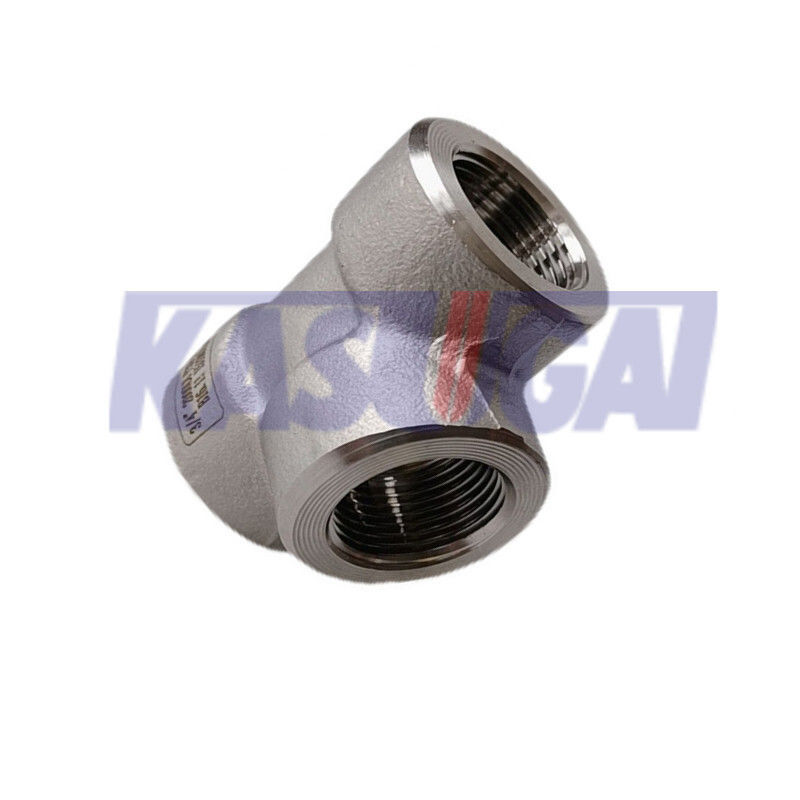

Fittings ad alta pressione in acciaio inossidabile ASTM A182 SW Straight Tee
Informazioni sul prodotto
Fittings in acciaio inossidabile ASTM A182 F304sono accessori di alta qualità realizzati in acciaio inossidabile austenitico di grado F304, che fa parte della specifica standard ASTM A182 per accessori, flange di tubi in lega forgiata o laminata e in acciaio inossidabile,Valvole, e parti per il servizio ad alta temperatura.
| Nome del prodotto | ASTM A182 ASME B16.11 Saldatura a presa forzata in acciaio inossidabile ad alta pressione (SW) |
| Intervallo di dimensioni | da 1/8 a 4 |
| Classe di pressione | Classe 3000 6000 9000 |
| Norme | ASTM A182 |
| Tipo | Socket Weld (SW) Straight Tee |
| Dimensioni | ASME B16.11 |
Norme e materiali: ASTM A182 F304
I raccordi in acciaio inossidabile ASTM A182 F304 sono componenti di alta qualità che offrono un'eccellente resistenza alla corrosione, durata,e affidabilità in vari settori in cui sono richiesti accessori in acciaio inossidabile per sistemi di tubazioni.
ASTM A182 F304 Composizione chimica
| Grado | C, massimo | Mn, massimo | P, massimo | S, massimo | Sì, al massimo. | Ni | Cr | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80 a 11.0 | 18.0~20.0· | 0.10 |
ASTM A182 F304 Proprietà meccaniche
| Grado |
Resistenza alla trazione, min (MPa) |
Forza di resa, min (MPa) |
Allungamento in 2 pollici, min (%) |
Riduzione della superficie, min (%) |
Durezza (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Sì. |
ASME B16.11 Dimensioni del tee rettilineo forgiato con estremità saldate a presa (SW)
ASME B16.11 tee forgiato con terminali di saldatura a presa
| NPS | B - Max. - Cosa? |
B Min. |
A 3000# |
A 6000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 |
| 1/2" | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 |
| 1-1/2" | 49.2 | 48.8 | 32.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 |
| 2 1/2" | 74.4 | 73.9 | 41.0 | - |
| 3" | 90.3 | 89.8 | 57.0 | - |
| 4" | 115.7 | 115.2 | 66.5 | - |
| NPS | G 3000# Min. |
G 6000# Min. |
G 9000# Min. |
J Min. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2" | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2 1/2" | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| D - Max. - Cosa? |
D Min. |
D - Max. - Cosa? |
D Min. |
D - Max. - Cosa? |
D Min. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C - Max. - Cosa? |
C Min. |
C - Max. - Cosa? |
C Min. |
C - Max. - Cosa? |
C Min. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
Nota generale:tutte le dimensioni sono in millimetri
Nota:centro-fine del tee;H:diametro esterno della banda;G:spessore minimo della parete;B:lunghezza minima del filo perfetto;L2:lunghezza effettiva del filo esterno.
