Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | ASTM A182 F316 ASME B16.11 Alta pressione l Raccordo di uscita a gomito filettato forgiato a croce |
| Documento | Brochure del prodotto PDF |

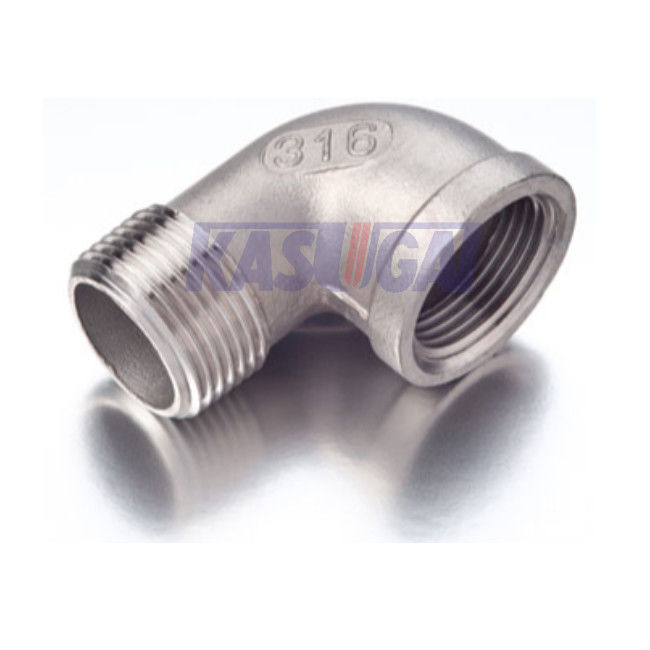

Gomito infilato forgiato ad alta pressione della via di acciaio inossidabile di ASTM A182 F316 ASME B16.11
ASTM A182 F316 ASME B16.11 l ad alta pressione ha forgiato l'unione trasversale infilata dello sbocco della spina del gomito della via
Informazioni di prodotto
| Nome di prodotto | ASTM A182 F316 ASME B16.11 l ad alta pressione ha forgiato l'unione trasversale infilata dello sbocco della spina del gomito della via |
| Tipi del filo | ASME B1.20.1 (NPT) |
| Dimensioni | ASME B16.11 |
| Intervallo di grandezza | 1/8" a 2" |
| Classe di pressione | Classe 3000 6000 |
| Norme | ASTM A182 F316/L |
Norme & materiali: ASTM A182 F316/F316L
Le flange 316/di 316L di acciaio inossidabile hanno migliorato la resistenza a corrosione ad alveoli negli ambienti del cloruro dovuto l'aggiunta di molibdeno. La lettera «L» denota il contenuto a basso tenore di carbonio. Secondo ASME B16.5 e ASME B16.47, le flange 316L degli ss 316/possono essere fatte dai pezzi fucinati del grado F316 o F316L di ASTM A182, colate dei gradi CF8M o CF3M di ASTM A351 e piatti dei gradi 316 o 316L di ASTM A240.
Le flange 316L degli ss 316/possono essere fornite nei diversi tipi quale il collo di saldatura, slittamento sopra, cieco, l'incavo che salda, giunto, infilato e ridurrsi, ecc. flangiano di ASME B16.5 possono essere forniti in ″ di dimensioni 1/2 a 24 ″ nella classe 150, 300, 400, 600, 900, 1500, 2500. Le flange delle serie A di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 attraverso ″ 60 nella classe 150, 300, 400, 600, 900; mentre le flange delle serie B di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 con 60 nella classe 75, 150, 300, 400, 600, 900
Composizione chimica in ASTM A182 F316/F316L (%)
| Grado | C, massima | Mn, massimo | P, massima | S, massima | Si, massimo | Ni | Cr | Mo | N, massima |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Proprietà meccaniche di ASTM A182 F316/F316L
| Grado |
Resistenza alla trazione, min (MPa) |
Carico di snervamento, min (MPa) |
Allungamento in 2inches, min (%) |
Riduzione di area, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Le dimensioni di ASME B16.11 hanno infilato il gomito della via (millimetri)
Gomito della via di ASME B16.11 con un'estremità MNPT e l'altra estremità FNPT
| NPS | J | H | G1 | G2 | B | L2 | L | ||||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3,18 | 5,08 | 2,74 | 4,22 | 6,4 | 6,7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3,30 | 5,66 | 3,22 | 5,28 | 8,1 | 10,2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3,51 | 6,98 | 3,50 | 5,59 | 9,1 | 10,4 | 13 |
| 1/2» | 28 | 35 | 41 | 48 | 38 | 44 | 4,09 | 8,15 | 4,16 | 6,53 | 10,9 | 13,6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4,32 | 8,53 | 4,88 | 6,86 | 12,7 | 13,9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4,98 | 9,93 | 5,56 | 7,95 | 14,7 | 17,3 | 19 |
| 1-1/4» | 51 | 54 | 66 | 71 | 62 | 70 | 5,28 | 10,59 | 5,56 | 8,48 | 17,0 | 18,0 | 21 |
| 1-1/2» | 54 | 64 | 71 | 84 | 70 | 84 | 5,56 | 11,07 | 6,25 | 8,89 | 17,8 | 18,4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7,14 | 12,09 | 7,64 | 9,70 | 19,0 | 19,2 | 22 |
Nota generale: tutte le dimensioni sono nel millimetro
Note: : estremità centro--femminile del gomito della via; B: lunghezza minima del filo perfetto; Spessoredella parete minimo di G1; La parete minima di G2 si ispessisce; H: fuori del diametro della banda; J: centro--fine del gomito della via; L: lunghezza minima del filo di mal; L2 lunghezza utile del filo esterno;
