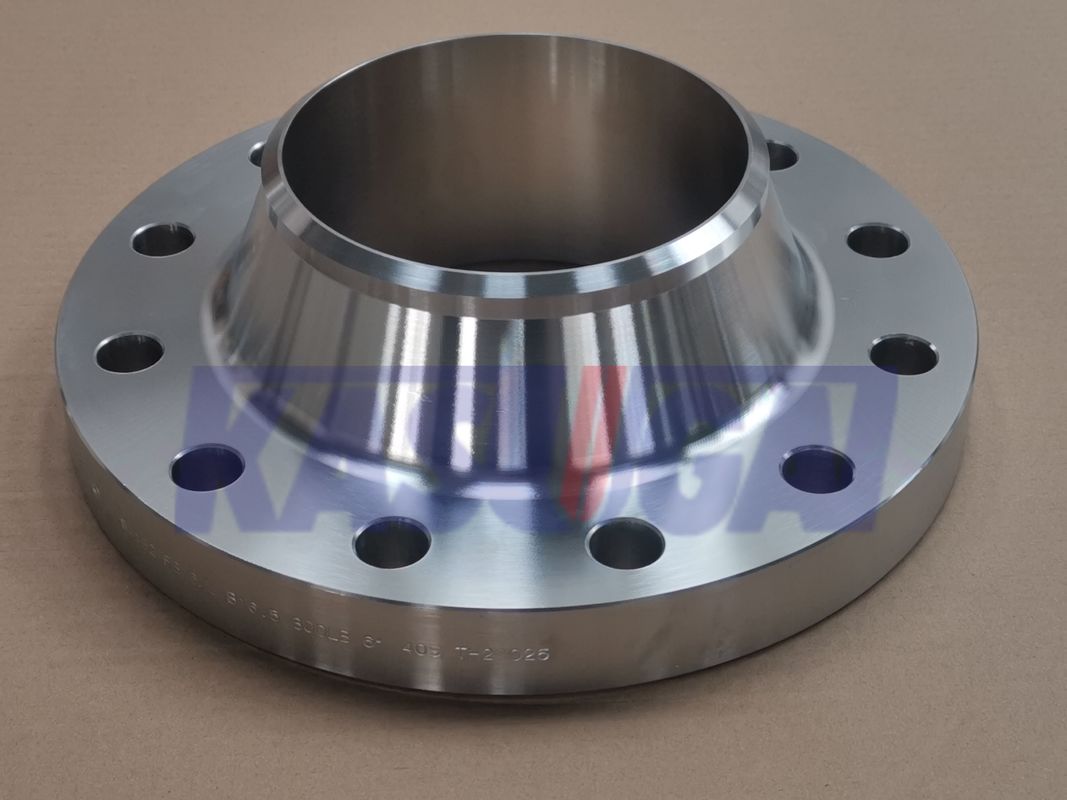

ASTM A182 F5 Flanche di collo di saldatura in acciaio legato Flanche di acciaio legato

ASTM A182 F5 ANSI B16.5/B16.47 Flanche di collo di saldatura in acciaio legato

Flanze di collo saldate in acciaio.Informazioni

Una flangia di collo di saldatura in acciaio legato è un tipo di flangia realizzata in acciaio legato che presenta un design di collo di saldatura.

Le flange di collo di saldatura in acciaio legato sono realizzate con diverse classi di acciaio legato, come ASTM A182 F5, F9, F11, F22 o F91.e maggiore resistenza alle temperature, che lo rende adatto per applicazioni in ambienti ad alta pressione e temperatura.

Le flange di collo di saldatura in acciaio in lega sono disponibili in una vasta gamma di dimensioni, che vanno da piccoli a grandi diametri, per soddisfare le diverse dimensioni dei tubi e i requisiti del sistema.

Le flange di collo di saldatura in acciaio in lega sono disponibili in una vasta gamma di dimensioni, che vanno da piccoli a grandi diametri, per soddisfare le diverse dimensioni dei tubi e i requisiti del sistema.

Le flange sono progettate per resistere a pressioni specifiche, quali la classe 150, la classe 300, la classe 600, ecc., a seconda delle esigenze di applicazione.I valori di pressione determinano la capacità della flange di gestire diverse pressioni di funzionamento.

Le flange di collo di saldatura in acciaio in lega hanno la capacità di resistere a temperature elevate, rendendole adatte per applicazioni che comportano temperature elevate.

Norme e materiali: ASTM A182 F5

Composizione chimica delle flange in lega ASTM A182 F5

Proprietà meccaniche delle flange in lega ASTM A182 F5

Flanchetto a collo a saldatura lungas(LWN)

Questo tipo di flange è considerato come flange ad alto mozzo, che sono state create in modo che la tensione potesse essere trasferita al tubo e riducendo la concentrazione di tensione nella parte inferiore della flange.

La flangia del collo di saldatura lunga è principalmente applicata alla costruzione di recipienti a pressione che funzionano come ugelli (come gli ugelli di un pozzo termico).Per fissare una flangia di collo di saldatura comune a un recipiente a pressioneUn flange LWN, invece, si attacca direttamente al recipiente, quindi può essere considerato un ugello integralmente rinforzato.Si evita di fare una cucitura di saldatura a tubo a flange e fornisce auto-rinforzo.

Riduzione della flangia del collo della saldatura

Si chiama anche flangia di collo di saldatura riducente, perché il collo della flangia ha un diametro riducente che per saldare a un tubo di diametro più piccolo.

La flangia del collo di saldatura riducente viene utilizzata per ridurre il diametro del tubo..Come illustrato nella figura 1, l'estremità più grande della flangia riduttrice A, che è a contatto con la flangia standard B, è nota come “dimensione da cui viene effettuata la riduzione”;l'estremità più piccola della flangia riduttrice A, che verrà saldato a un tubo, è conosciuto come "la dimensione alla quale viene effettuata la riduzione". Il flusso dovrebbe viaggiare dalla dimensione più piccola alla più grande.Potrebbe verificarsi una grave turbolenza..

Per effettuare una riduzione della condotta con due flange di collo di saldatura standard, si deve utilizzare un riduttore aggiuntivo come illustrato nella figura 2. La lunghezza complessiva di questa configurazione è di 2L+H,che è molto più lungo di L+M di un giunto a flange riducente come illustrato nella figura 1Ciò significa che l'uso di flange riducenti può risparmiare efficacemente spazio in situazioni di affluenza. In effetti, la flange riducente è più frequentemente utilizzata in impianti con spazio limitato.

Indicatori di pressione-temperatura

Sia l'ASME B16.5 che l'ASME B16.47 hanno stabilito valori di pressione-temperatura per l'acciaio ASTM A182 F5,che sono le pressioni massime ammissibili del manometro di lavoro in unità psi alla temperatura in gradi FahrenheitLa scheda di dati è suddivisa per classi: le flange ASME B16.5 sono disponibili nelle classi 150, 300, 400, 600, 900, 1500, 2500; le flange ASME B16.47 serie A sono disponibili nelle classi 150, 300, 400, 600, 900;e ASME B16.47 Serie B sono disponibili nelle classi 75, 150, 300, 400, 600, 900.

Processo di produzione
