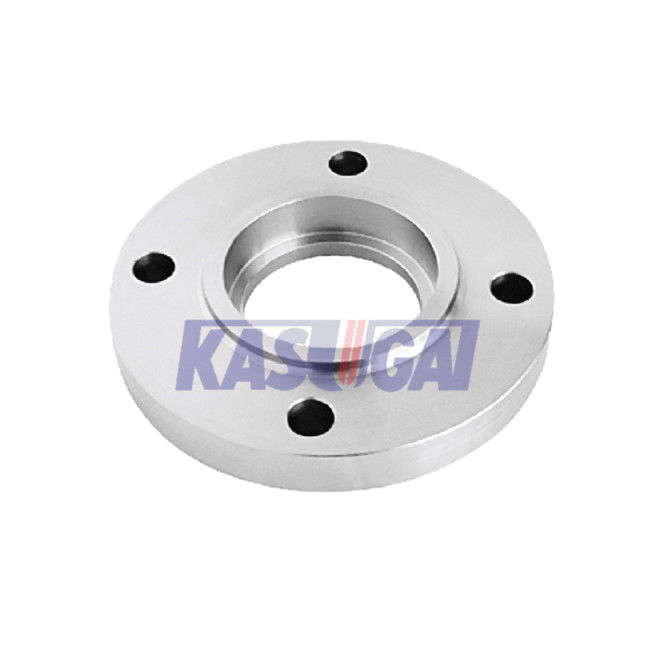

Slittamento su misura sulla flangia d'acciaio forgiata, flangia della metropolitana dell'acciaio legato Sch160

Flange del mocassino dell'acciaio legato dell'ANSI B16.5/B16.47 di ASTM A350 LF3

Informazioni di prodotto

Norme & materiali: Grado LF3 di ASTM A1350

Le flange del tubo fatte dal grado LF3 di ASTM A350 sono utilizzate generalmente nei servizi di bassa temperatura con i requisiti di prova di resilienza. Il grado LF3 di ASTM A350 si riferisce ad un acciaio bassolegato designato come «l'acciaio al nichel 3,5%» o «acciaio 3.5-Ni». L'aggiunta deliberatamente controllata del contenuto del nichel può ridurre la temperatura di transizione fragile-duttile, al che per migliorare significativamente la sua resilienza di bassa temperatura. Le flange possono essere fabbricate conformemente a ASME B16.5 o a ASME B16.47, o hanno progettato.

Composizione chimica delle flange della lega di ASTM A182 F11

Proprietà meccaniche delle flange della lega di ASTM A182 F11

Prova di urto della V-tacca di Charpy

Le flange fatte dalla classe 1 di ASTM A350 LF3 o dalla classe 2 prenderanno la prova di urto della V-tacca di Charpy ad una temperatura difficile standard di -150°F [- 101°C]. Gli esemplari saranno preparati in tre pezzi in una dimensione di 10 da 10 millimetri con lo stesso numero del calore della flangia. L'energia minima di impatto richiesta per la media di ogni insieme di tre esemplari sarà 15 ft*lbf [20 J] per classi 1 e 20 ft*lbf [27 J] per classe 2; L'energia minima di impatto ha richiesto per che ciascuno l'esemplare soltanto è 12 ft*lbf [16J] per classi 1 e 15 ft*lbf [20 J] per classe 2.

Tipo della flangia: Slitti su (COSÌ)

Slittamento sulla flangia anche semplificato come COSÌ flangia. COSÌ le flange imbrogliano i tubi e sono progettate al pezzo leggermente più grande sull'interno che il tubo. Si collegano al tubo attraverso una saldatura di raccordo all'alto ed al basso della flangia. È usata per inserire il tubo nel foro interno della flangia, poichè il diametro interno della flangia è poco più grande del diametro esterno del tubo, tubo e la flangia potrebbe essere collegata tramite la saldatura a ricoprimento all'alto ed al basso della flangia.

Lo slittamento sulla flangia è più breve di lunghezza che una flangia del collo della saldatura ed è utilizzato nelle aree dove i brevi nessi sono necessari o limitazioni dello spazio necessita il suo uso. Generalmente, la durata di un collegamento della flangia del mocassino è circa un terzo quello della flangia del collo della saldatura. Malgrado di saldatura supplementare in questione durante l'installazione, il suo costo iniziale più basso fa COSÌ la flangia preferita sopra le flange di WN da molti utenti. È utilizzato generalmente nei servizi di pressione anti corrosiva, non critica, moderata. Lo slittamento sulle flange di classe 150 e la classe 300 sono il più comunemente - visto in ingegneria pratica

Processo di fabbricazione

.
