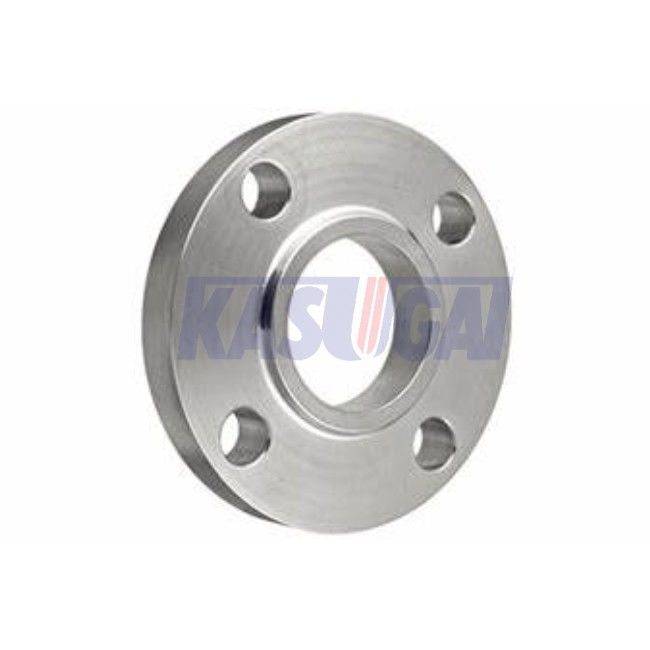

Slittamento della flangia dell'acciaio legato di ASTM A182 su F11 ad alta resistenza Sch10S

Flange del mocassino dell'acciaio legato dell'ANSI B16.5/B16.47 di ASTM A182 F11

Informazioni di prodotto

Norme & materiali: ASTM A182 F11

Le flange di ASME B16.5 e di ASME B16.47 possono essere fatte dagli acciai della classe 2 di ASTM A182 Gr.F11 tramite un processo di forgia. Possono essere fornite in vari tipi della flangia che coprono il collo di saldatura, slittano sopra e ciechi, ecc. Sia ASME B16.5 che ASME B16.47 hanno approvato l'uso della classe 2 di ASTM A182 il gr. F11 nel gruppo materiale 1,9, che ha la composizione chimica nominale di 1.25Cr-0.5Mo-Si. Le flange fatte da questo acciaio sono usate generalmente con il limite di lavoro massimo della temperatura di 590°C [1100°F]. È ammissibile ma non raccomandato per uso prolungato sopra 590°C [1100°F].

Composizione chimica delle flange della lega di ASTM A182 F11

Proprietà meccaniche delle flange della lega di ASTM A182 F11

Tipo della flangia: Slitti su (COSÌ)

Slittamento sulla flangia anche semplificato come COSÌ flangia. COSÌ le flange imbrogliano i tubi e sono progettate al pezzo leggermente più grande sull'interno che il tubo. Si collegano al tubo attraverso una saldatura di raccordo all'alto ed al basso della flangia. È usata per inserire il tubo nel foro interno della flangia, poichè il diametro interno della flangia è poco più grande del diametro esterno del tubo, tubo e la flangia potrebbe essere collegata tramite la saldatura a ricoprimento all'alto ed al basso della flangia.

Lo slittamento sulla flangia è più breve di lunghezza che una flangia del collo della saldatura ed è utilizzato nelle aree dove i brevi nessi sono necessari o limitazioni dello spazio necessita il suo uso. Generalmente, la durata di un collegamento della flangia del mocassino è circa un terzo quello della flangia del collo della saldatura. Malgrado di saldatura supplementare in questione durante l'installazione, il suo costo iniziale più basso fa COSÌ la flangia preferita sopra le flange di WN da molti utenti. È utilizzato generalmente nei servizi di pressione anti corrosiva, non critica, moderata. Lo slittamento sulle flange di classe 150 e la classe 300 sono il più comunemente - visto in ingegneria pratica.

Valutazioni di Pressione-temperatura

Sia ASME B16.5 che ASME B16.47 ha stipulato le valutazioni della pressione-temperatura per ASTM A182 F5 d'acciaio, che sono pressioni relative di lavoro massime permesse nelle unità di PSI alla temperatura nei gradi Fahrenheit. La scheda di dati è divisa dalle classi: Le flange di ASME B16.5 sono disponibili nella classe 150, 300, 400, 600, 900, 1500, 2500; Le serie A di ASME B16.47 sono disponibili nelle classi 150, 300, 400, 600, 900; e le serie B di ASME B16.47 sono disponibili nelle classi 75, 150, 300, 400, 600, 900.

Processo di fabbricazione
