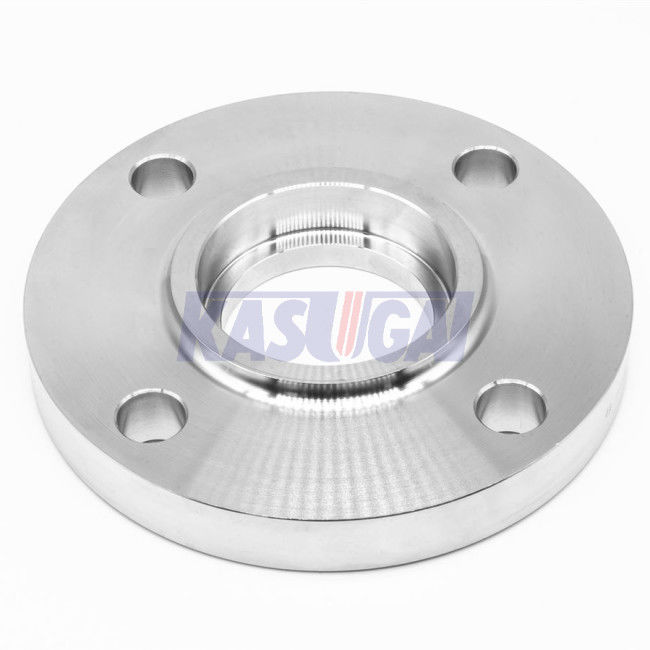

Flangia della saldatura dell'incavo dell'acciaio legato dell'interruttore dell'ANSI B16.5/B16.47 di ASTM A182 F1 F5 F9 F11 F12 F22 F91
L'acciaio legato è un tipo di d'acciaio unito in lega con parecchi elementi quali molibdeno, manganese, nichel, cromo, vanadio, silicio e boro. Secondo gli elementi aggiunti differenti e le tecniche di trattamento appropriate, l'acciaio legato può ottenere le proprietà speciali quale la durezza ad alta resistenza e alta, la resistenza all'usura, la resistenza della corrosione, la resistenza di bassa temperatura, la resistenza ad alta temperatura e le proprietà non magnetiche. Quelli hanno più di meno gli elementi di lega di di 5% è sono categorizzati come acciaio bassolegato, questi hanno elementi di lega che variano da 5%-10% sono categorizzati come acciaio legato minimo, quelli hanno più gli elementi di lega di di 10% sono categorizzati come acciaio di qualità.
Le flange fatte dell'acciaio legato sono ampiamente usate nelle linee di acqua, petrolio e gas, stabilimenti chimici, sistemi di produzione alimentare, ecc. dove l'alta resistenza della corrosione, la resistenza ad alta temperatura e la resistenza ad alta pressione sono richieste.
Informazioni di prodotto
| Nome di prodotto |
Flangia della saldatura dell'incavo dell'acciaio legato dell'interruttore dell'ANSI B16.5/B16.47 di ASTM A182 F1 F5 F9 F11 F12 F22 F91 |
| Intervallo di grandezza |
1/2'a 24" |
| Classe di pressione |
150, 300, 400, 600, 900, 1500, 2500, |
| Spessore |
Sch10S a Sch160 |
| Norme |
ASME/ANSI B16.5/B16.47, JIS B2220 |
| Tipo |
Saldatura dell'incavo (interruttori) |
| Origine |
La Cina |
| Applicazioni |
Al largo, giacimento di petrolio, costruzione navale, sistema a acqua, gas della natura, progetti del tubo, Electric Power, ecc. |
| Prova |
Spettrografo a lettura diretta, macchina di prove idrostatica, rivelatore dei raggi x, rivelatore ultrasonico del difetto, rivelatore della particella magnetica |
| Certificati di prova |
Certificato delle materie prime, 100% relazione sull'esperimento della radiografia, rapporto d'ispezione dei terzi |
Composizione chimica del materiale della flangia della lega
| Grado |
Nomi d'acciaio |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
| ASTM A182 F1 |
C-0.5Mo |
0,15 massimo |
0.3-0.6 |
0,5 |
0,03 |
0,03 |
4-6 |
0.44-0.65 |
| ASTM A182 F5 |
5Cr-0.5Mo |
0,15 massimo |
0.3-0.6 |
0.5-1.0 |
0,03 |
0,03 |
4-6 |
0.44-0.65 |
| ASTM A182 F9 |
9Cr-1Mo |
0,15 massimo |
0.3-0.6 |
0.5-1.0 |
0,03 |
0,03 |
8-10 |
0.9-1.1 |
| ASTM A182 F11 |
1.25Cr-0.5Mo-Si (CL1/CL3)
1.25Cr-0.25Mo-Si (CL2)
|
0.5-0.15 |
0.3-0.6 |
0.5-1.0 |
0,03 |
0,03 |
1.0-1.5 |
0.44-0.65 |
| ASTM A182 F12 |
1Cr-0.5Mo |
0,15 massimo |
0.3-0.6 |
0,5 |
0,03 |
0,03 |
4-6 |
0.44-0.65 |
| ASTM A182 F22 |
2.25Cr-1Mo |
0.5-0.15 massimo |
0.3-0.6 |
0,5 |
0,03 |
0,03 |
4-6 |
0.44-0.65 |
| ASTM A182 F91 |
|
0,15 massimo |
0.3-0.6 |
0.5-1.0 |
0,03 |
0,03 |
8-10 |
0.9-1.1 |
Tipo della flangia: Saldatura dell'incavo (interruttore)
Flangia della saldatura dell'incavo
Le flange della saldatura dell'incavo inizialmente sono state sviluppate per uso su conduttura ad alta pressione di piccola dimensione. La loro forza statica è uguale slittare sulle flange, ma sul loro slittamento maggior di quanto doppio saldato di resistenza a fatica 50% sulle flange.
Il collegamento con il tubo è fatto con 1 saldatura di raccordo, al fuori della flangia. Ma prima della saldatura, uno spazio deve essere creatoe fra la flangia o montaggio e tubo.
Preparazione 127,3 di ASME B31.1 1998 per la saldatura (E) l'Assemblea della saldatura dell'incavo dice. In montaggio del giunto prima della saldatura, il tubo o il tubo sarà inserito nell'incavo alla profondità massima e circa al 1/16 allora ritirato» (1,6 millimetri) a partire dal contatto fra l'estremità del tubo e la spalla dell'incavo.
Lo scopo per lo spazio basante in una saldatura dell'incavo è solitamente di ridurre la tensione residua alla radice della saldatura che potrebbe accadere durante la solidificazione del metallo di saldatura. L'immagine vi mostra la misura di X per la lacuna di espansione.
Lo svantaggio di questa flangia è destra la lacuna, quella deve essere fatto. Dai prodotti corrosivi e pricipalmente nelle reti di tubazioni di acciaio inossidabile, la crepa fra il tubo e la flangia possono dare i problemi di corrosione. In alcuni processi questa flangia inoltre non è permessa. Non sono un esperto in questa materia, ma su Internet, troverete molte informazioni sulle forme di corrosione.
