Montaggio dell'acciaio legato
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Certificazione | ISO PED AD2000 |
| Numero di modello | Gomito ASTM A420 WPL6 45 gradi L/R BW |
| Documento | Brochure del prodotto PDF |

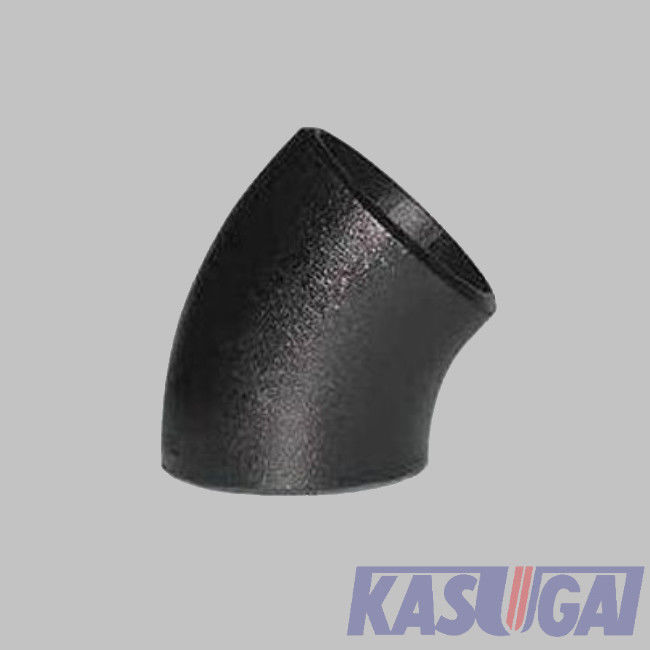

ASTM A420 WPL6 gomito lungo d'acciaio bassolegato della saldatura di testa del raggio da 45 gradi
Informazioni di prodotto
| Nome di prodotto | ASTM A420 WPL6 gomito lungo d'acciaio bassolegato della saldatura di testa del raggio da 45 gradi |
| Intervallo di grandezza | Dimensione: 3/4" a 48" |
| Spessore della parete | Sch10S Sch20 STD Sch40 XS Sch80 |
| Norme | ASTM A420 |
| Grado | WPL6 |
| Norme fabbricanti | ASME B16.9 |
Norme & materiali: ASTM A420 WPL6
I montaggi di ASTM A420 WPL6 sono montaggi d'acciaio bassolegati lavorati di costruzione senza cuciture o saldata destinata ad uso nella conduttura di pressione ed a servizio del contenitore a pressione alle basse temperature. Sono i più usati spesso con i tubi di ASTM A333 Gr.6 e ASTM A350 LF2 flangia per la trasmissione dei liquidi a bassa temperatura in lavorazione che convoglia con la temperatura minima convenzionale del metallo di progettazione (MDMT) di -45°C [- 50°F].
Composizioni chimiche dei montaggi di ASME A420 WPL6
| Grado | C | Mn | P | S | Si | Ni | Cr | Mo | Cu | N.B.: | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
il *For ha saldato i montaggi di ASTM WPL6, la composizione chimica del metallo di saldatura non è richiesto per incontrare gli stessi limiti del metallo base, tuttavia, il giacimento della saldatura soddisfarà le richieste di impatto e meccaniche del metallo base.
Proprietà meccaniche (alla temperatura ambiente) dei montaggi di ASTM A420 WPL6
| Grado | Resistenza alla trazione (MPa) | Carico di snervamento, min (MPa) | Allungamento 2 nel ″, longitudinale, min (%) | Allungamento 2 nel ″ Transvers, min (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* almeno una prova di trazione sarà effettuata su ogni calore di materiale.
45 dimensioni e peso del gomito della saldatura testa a testa della o
Raggio lungo (LR) (faccia riferimento ASME standard B16.9)
|
Termine nominale Dimensione del tubo (NPS) |
Fuori del diametro alla smussatura (millimetro) |
Centro--fine |
| 45 gomiti A (millimetri) dellao | ||
| 3/4 | 26,7 | 24 |
| 1 | 33,4 | 31 |
| 1-1/4 | 42,2 | 39 |
| 1-1/2 | 48,3 | 47 |
| 2 | 60,3 | 63 |
| 2-1/2 | 73,0 | 79 |
| 3 | 88,9 | 95 |
| 3-1/2 | 101,6 | 111 |
| 4 | 114,3 | 127 |
| 5 | 141,3 | 157 |
| 6 | 168,3 | 189 |
| 8 | 219,1 | 252 |
| 10 | 273,0 | 316 |
| 12 | 323,8 | 378 |
| 14 | 355,6 | 441 |
| 16 | 406,4 | 505 |
| 18 | 457 | 568 |
| 20 | 508 | 632 |
| 22 | 559 | 694 |
| 24 | 610 | 757 |
| 26 | 660 | 821 |
| 28 | 711 | 883 |
| 30 | 762 | 946 |
| 32 | 813 | 1010 |
| 34 | 864 | 1073 |
| 36 | 914 | 1135 |
| 38 | 965 | 1200 |
| 40 | 1016 | 1264 |
| 42 | 1067 | 1326 |
| 44 | 1118 | 1389 |
| 46 | 1168 | 1453 |
| 48 | 1219 | 1516 |
