Montaggio dell'acciaio legato
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Certificazione | ASTM A420 WPL6 B16.9 BW BW Straight Tee |
| Numero di modello | ASTM A420 WPL6 B16.9 BW T dritto per saldatura di testa in acciaio a bassa lega |
| Documento | Brochure del prodotto PDF |

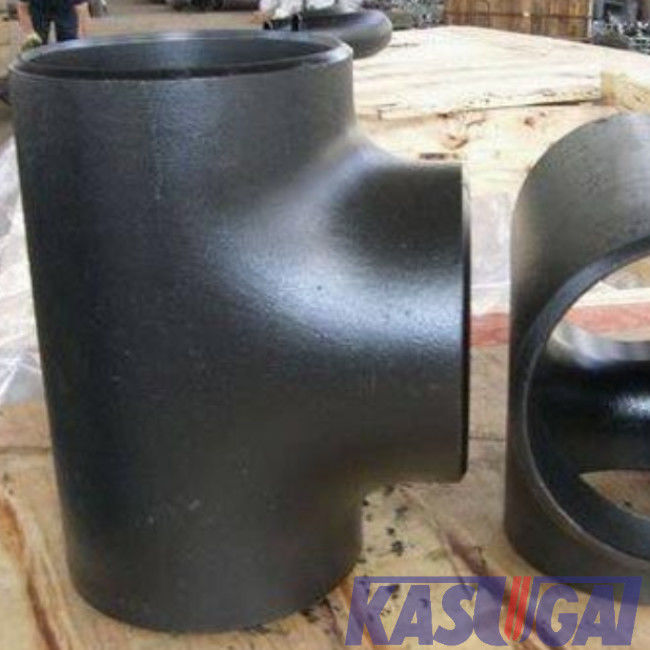

T diritto d'acciaio bassolegato della saldatura di testa di ASTM A420 WPL6 B16.9 BW
Informazioni di prodotto
| Nome di prodotto | T uguale del acciaio al carbonio di ASTM A234 WPB B16.9 |
| Intervallo di grandezza | 1/2» a 48" |
| Spessore della parete | Sch20S a Sch80S |
| Norme | ASTM A420 |
| Grado | WPL6 |
| Norme fabbricanti | ASME B16.9 |
| Rivestimento | Glassa nera dell'iniettore, galvanizzazione immersa calda, glassa del fiocco dello zinco (elettrotipia-galvanizzazione), olio di inibizione della ruggine o glassa della vernice. |
Norme & materiali: ASTM A420 WPL6
I montaggi di ASTM A420 WPL6 sono montaggi d'acciaio bassolegati lavorati di costruzione senza cuciture o saldata destinata ad uso nella conduttura di pressione ed a servizio del contenitore a pressione alle basse temperature. Sono i più usati spesso con i tubi di ASTM A333 Gr.6 e ASTM A350 LF2 flangia per la trasmissione dei liquidi a bassa temperatura in lavorazione che convoglia con la temperatura minima convenzionale del metallo di progettazione (MDMT) di -45°C [- 50°F].
Composizioni chimiche dei montaggi di ASME A420 WPL6
| Grado | C | Mn | P | S | Si | Ni | Cr | Mo | Cu | N.B.: | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
il *For ha saldato i montaggi di ASTM WPL6, la composizione chimica del metallo di saldatura non è richiesto per incontrare gli stessi limiti del metallo base, tuttavia, il giacimento della saldatura soddisfarà le richieste di impatto e meccaniche del metallo base.
Proprietà meccaniche (alla temperatura ambiente) dei montaggi di ASTM A420 WPL6
| Grado | Resistenza alla trazione (MPa) | Carico di snervamento, min (MPa) | Allungamento 2 nel ″, longitudinale, min (%) | Allungamento 2 nel ″ Transvers, min (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* almeno una prova di trazione sarà effettuata su ogni calore di materiale.
Il T diritto di ASME B16.9 dimensiona (millimetri)
| NPS (pollice) | Fuori del diametro alla smussatura | Centro--fine | |
| O.D. | Funzioni (C) | Sbocco (m) (1) (2) | |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,1 | 216 | 216 |
| 12 | 323,9 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
Note:
(1) la dimensione m. dello sbocco per NPS26 e più grande è raccomandata ma non è richiesta
(2) dimensioni applicabili agli incroci NPS 24 e più piccolo.
