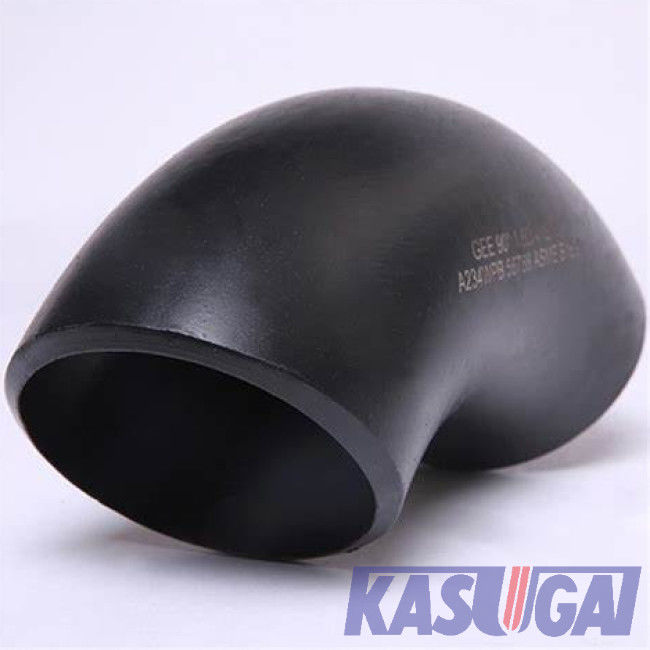

Acciaio legato della saldatura di testa che misura il gomito di lunghezza ASTM A420 WPL6 del raggio da 90 gradi
  • Acciaio legato della saldatura di testa che misura il gomito di lunghezza ASTM A420 WPL6 del raggio da 90 gradi
Acciaio legato della saldatura di testa che misura il gomito di lunghezza ASTM A420 WPL6 del raggio da 90 gradi

Acciaio legato della saldatura di testa che misura il gomito di lunghezza ASTM A420 WPL6 del raggio da 90 gradi

Luogo di origine La Cina
Marca Kasugai
Certificazione ISO PED AD2000
Numero di modello Gomito ASTM A420 WPL6 90 gradi L/R BW
Documento Brochure del prodotto PDF
Dettagli del prodotto
Nome di prodotto:
ASTM A420 WPL6 Gomito per saldatura di testa a raggio lungo in acciaio bassolegato a 90 gradi
Intervallo di grandezza:
1/2 "a 48", personalizzato
Spessore della parete:
SCH10S SCH20 STD SCH40 XS SCH80
Norme:
ASTM A420
Dimensioni:
ASME B16.9
Rivestimento:
Glassa nera dell'iniettore, galvanizzazione immersa calda, glassa del fiocco dello zinco (elettrotip
Evidenziare:

Montaggio dell'acciaio legato della saldatura di testa

,

Gomito di lunghezza del raggio da 90 gradi

,

Montaggio dell'acciaio legato di ASTM A420

Termini di trasporto & di pagamento
Quantità di ordine minimo
negoziabile
Prezzo
negoziabile
Imballaggi particolari
Packng in condizione di navigare
Tempi di consegna
30 - 60 giorni lavorativi
Termini di pagamento
L/C, T/T
Capacità di alimentazione
300 tonnellate al mese
Descrizione di prodotto

ASTM A420 WPL6 gomito lungo d'acciaio bassolegato della saldatura di testa del raggio da 90 gradi

Informazioni di prodotto

Nome di prodotto ASTM A420 WPL6 gomito lungo d'acciaio bassolegato della saldatura di testa del raggio da 90 gradi
Intervallo di grandezza Dimensione: 1/2» a 48"
Spessore della parete Sch10S Sch20 STD Sch40 XS Sch80
Norme ASTM A420
Grado WPL6
Norme fabbricanti ASME B16.9



Norme & materiali: ASTM A420 WPL6

I montaggi di ASTM A420 WPL6 sono montaggi d'acciaio bassolegati lavorati di costruzione senza cuciture o saldata destinata ad uso nella conduttura di pressione ed a servizio del contenitore a pressione alle basse temperature. Sono i più usati spesso con i tubi di ASTM A333 Gr.6 e ASTM A350 LF2 flangia per la trasmissione dei liquidi a bassa temperatura in lavorazione che convoglia con la temperatura minima convenzionale del metallo di progettazione (MDMT) di -45°C [- 50°F].



Composizioni chimiche dei montaggi di ASME A420 WPL6



Grado C Mn P S Si Ni Cr Mo Cu N.B.: V
ASTM A420 WPL6 ≤0.30 0.50-1.35 ≤0.035 ≤0.040 0.15-0.40 ≤0.40 ≤0.30 ≤0.12 ≤0.40 ≤0.02 0,08

il *For ha saldato i montaggi di ASTM WPL6, la composizione chimica del metallo di saldatura non è richiesto per incontrare gli stessi limiti del metallo base, tuttavia, il giacimento della saldatura soddisfarà le richieste di impatto e meccaniche del metallo base.



Proprietà meccaniche (alla temperatura ambiente) dei montaggi di ASTM A420 WPL6

Grado Resistenza alla trazione (MPa) Carico di snervamento, min (MPa) Allungamento 2 nel ″, longitudinale, min (%) Allungamento 2 nel ″ Transvers, min (%)
ASTM A420 WPL6 415-655 240 30 16,5


* almeno una prova di trazione sarà effettuata su ogni calore di materiale.



90 dimensioni e peso del gomito della saldatura testa a testa della o

Raggio lungo (LR) (faccia riferimento ASME standard B16.9)



Acciaio legato della saldatura di testa che misura il gomito di lunghezza ASTM A420 WPL6 del raggio da 90 gradi 0



Termine nominale

Dimensione del tubo

(NPS)

Fuori del diametro alla smussatura

(millimetro)

 Centro--fine Peso (chilogrammi)
90 gomiti A (millimetri) dellao Sch 10S Sch 20 STD Sch 40 XS Sch 80
1/2 21,3 38 0,06   0,08 0,08 0,18 0,18
3/4 26,7 38 0,07   0,08 0,08 0,20 0,20
1 33,4 38 0,15   0,15 0,15 0,20 0,20
1-1/4 42,2 48 0,21   0,25 0,25 0,35 0,35
1-1/2 48,3 57 0,30   0,36 0,36 0,60 0,60
2 60,3 76 0,50   0,65 0,65 0,94 0,94
2-1/2 73,0 95 0,85   1,28 1,28 1,70 1,70
3 88,9 114 1,20   2,03 2,03 2,75 2,75
3-1/2 101,6 133 1,55   2,87 2,87 3,95 3,95
4 114,3 152 2,20   3,90 3,90 5,40 5,40
5 141,3 190 3,60   6,50 6,50 8,85 8,85
6 168,3 229 5,40   10,20 10,20 15,35 15,35
8 219,1 305 10,60 16,57 20,30 20,30 29,90 29,90
10 273,0 381 19,50 25,79 37,00 37,00 48,60 57,11
12 323,8 457 27,50 37,23 54,00 58,15 70 94,82
14 355,6 533 36 59,93 68,00 79,96 94,35 132,16
16 406,4 610 47,50 78,09 89,20 124,75 124,75 204,30
18 457 686 60 99,43 112,90 177,06 157,50 287,84
20 508 762 100 142,4 142,40 230 194,30 390,90
22 559 838   178 178   236 523,40
24 610 914 140 202 202 384 268,50 667,40
26 660 991   348 270   348
28 711 1067   404 300   404
30 762 1143   441 333   441
32 813 1219   510 390   510
34 864 1295   625 430   560
36 914 1372     482   625
38 965 1448     540   710
40 1016 1524     580   745
42 1067 1600     655   840
44 1118 1676     726   970
46 1168 1753     816   1055
48 1219 1829     885   1134
