Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | Tappo a testa esagonale in acciaio inossidabile ad alta pressione ASTM A182 F316 ASME B16.11 |
| Documento | Brochure del prodotto PDF |

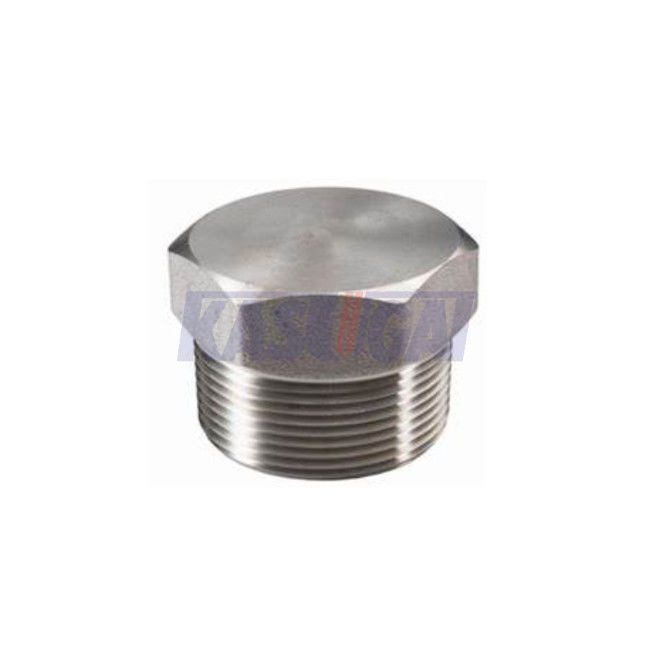

Spina ad alta pressione della testa esagonale di acciaio inossidabile di ASTM A182 F316 ASME B16.11
Informazioni di prodotto
| Nome di prodotto | Spina ad alta pressione della testa esagonale di acciaio inossidabile di ASTM A182 F316 ASME B16.11 |
| Tipi del filo | ASME B1.20.1 (NPT) |
| Dimensioni | ASME B16.11 |
| Intervallo di grandezza | 1/8" a 4" |
| Classe di pressione | Classe 3000 6000 9000 |
| Norme | ASTM A182 F316 |
Norme & materiali: ASTM A182 F316/F316L
Le flange 316/di 316L di acciaio inossidabile hanno migliorato la resistenza a corrosione ad alveoli negli ambienti del cloruro dovuto l'aggiunta di molibdeno. La lettera «L» denota il contenuto a basso tenore di carbonio. Secondo ASME B16.5 e ASME B16.47, le flange 316L degli ss 316/possono essere fatte dai pezzi fucinati del grado F316 o F316L di ASTM A182, colate dei gradi CF8M o CF3M di ASTM A351 e piatti dei gradi 316 o 316L di ASTM A240.
Le flange 316L degli ss 316/possono essere fornite nei diversi tipi quale il collo di saldatura, slittamento sopra, cieco, l'incavo che salda, giunto, infilato e ridurrsi, ecc. flangiano di ASME B16.5 possono essere forniti in ″ di dimensioni 1/2 a 24 ″ nella classe 150, 300, 400, 600, 900, 1500, 2500. Le flange delle serie A di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 attraverso ″ 60 nella classe 150, 300, 400, 600, 900; mentre le flange delle serie B di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 con 60 nella classe 75, 150, 300, 400, 600, 900
Composizione chimica in ASTM A182 F316/F316L (%)
| Grado | C, massima | Mn, massimo | P, massima | S, massima | Si, massimo | Ni | Cr | Mo | N, massima |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Proprietà meccaniche di ASTM A182 F316/F316L
| Grado |
Resistenza alla trazione, min (MPa) |
Carico di snervamento, min (MPa) |
Allungamento in 2inches, min (%) |
Riduzione di area, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Dimensioni della spina della testa esagonale di ASME B16.11 (millimetri)
| NPS | Min. Length, A | Appartamenti nominali di larghezza, F (1) | Min. Hex Height, H |
| ⅛ | 10 | 11,11 | 6 |
| ¼ | 11 | 15,88 | 6 |
| ⅜ | 13 | 17,46 | 8 |
| ½ | 14 | 22,23 | 8 |
| ¾ | 16 | 26,99 | 10 |
| 1 | 19 | 34,93 | 10 |
| 1 ¼ | 21 | 44,45 | 14 |
| 1 ½ | 21 | 50,80 | 16 |
| 2 | 22 | 63,50 | 18 |
| ½ 2 | 27 | 76,20 | 19 |
| 3 | 28 | 88,90 | 21 |
| 4 | 32 | 117,48 | 25 |
Nota generale: Tutte le dimensioni sono nei millimetri
Note:
(1) la tolleranza applicata del produttore assicurerà che le dimensioni misura la lavorazione con utensili consueta degli Stati Uniti.
