Montaggi ad alta pressione di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | Incavo che salda mezzo accoppiamento infilato ASME B16.11 |
| Documento | Brochure del prodotto PDF |

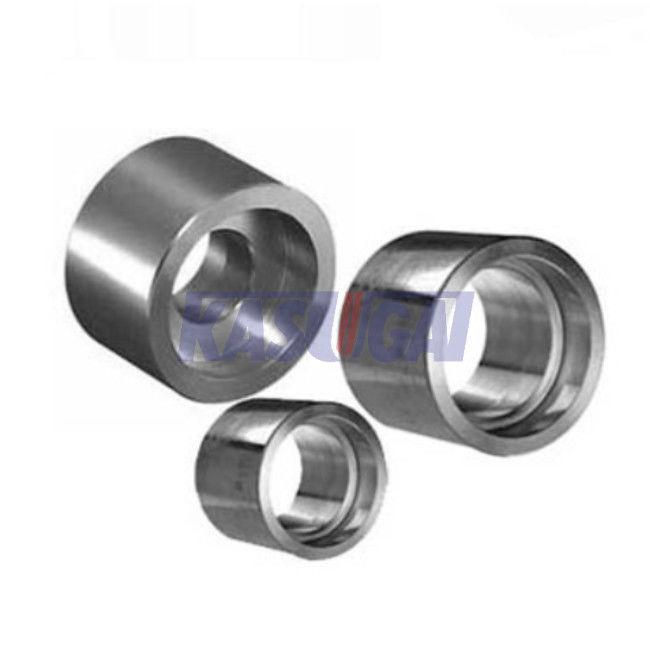

Saldatura ad alta pressione dell'incavo di acciaio inossidabile di ASME B16.11 & mezzo accoppiamento infilato
Informazioni di prodotto
| Nome di prodotto | ASEM B16.11 ha forgiato il montaggio ad alta pressione dei montaggi |
| Intervallo di grandezza | 1/8" a 4" |
| Norme |
ANSI/ASMEB B1.20.1 (tipo del filo) ASME B16.11 |
| Tipo adattantesi | Mezzo accoppiamento della Incavo-saldatura (interruttore), accoppiamento infilato di metà (THD) |
| Classe di pressione |
Estremità filettata: 3000LBS, 6000LBS Estremità di saldatura dell'incavo: 3000LBS, 6000LBS, 9000LBS |
| Rivestimento | Galvanizzato, nero (carbonio), ha marinato |
L'accoppiamento di metà di ASME B16.11 è un montaggio forgiato soprattutto utilizzato per il collegamento di piccolo calibro avvitato (THD) o del tubo della incavo-saldatura (interruttore) al tubo funzionato principale del gran-foro (intestazione). I mezzi accoppiamenti dell'interruttore sono disponibili nelle classi 3000, 6000 e 9000. Ha solitamente più grande lunghezza totale che le controparti di coppia complete dell'interruttore. I mezzi accoppiamenti infilati sono disponibili nelle classi 3000 e 6000. La sua lunghezza totale è metà delle controparti di coppia complete infilate. Sia la costruzione che la funzione di mezzo accoppiamento sono differenti da quella di un accoppiamento completo. Soltanto un'estremità è fornita di qualsiasi saldatura dell'incavo o struttura internamente infilata. Ci sono due metodi comuni impiegati per fare i collegamenti di ramo con i mezzi accoppiamenti: (1) il mezzo accoppiamento riposa sulla superficie esterna dell'intestazione del tubo ed è saldato dall'esterno. (2) un foro è alesato nell'intestazione del tubo abbastanza grande per accettare il OD di mezzo accoppiamento. Il mezzo accoppiamento è inserito nel foro e poi è saldato.
Dimensioni accoppiamenti dell'interruttore di ASME B16.11 di mezzi (millimetri)
| NPS | B massimo. |
B minuto. |
J minuto. |
F min |
| 1/8" | 11,2 | 10,8 | 9,5 | 16,0 |
| 1/4" | 14,6 | 14,2 | 9,5 | 16,0 |
| 3/8" | 18,0 | 17,6 | 9,5 | 17,5 |
| 1/2» | 22,2 | 21,8 | 9,5 | 22,5 |
| 3/4" | 27,6 | 27,2 | 12,5 | 24,0 |
| 1" | 34,3 | 33,9 | 12,5 | 28,5 |
| 1-1/4» | 43,1 | 42,7 | 12,5 | 30,0 |
| 1-1/2» | 49,2 | 48,8 | 12,5 | 32,0 |
| 2" | 61,7 | 61,2 | 16,0 | 41,0 |
| 2-1/2» | 74,4 | 73,9 | 16,0 | 43,0 |
| 3" | 90,3 | 89,8 | 16,0 | 44,5 |
| 4" | 115,7 | 115,2 | 19,0 | 48,0 |
| NPS | 3000# | 6000# | 9000# | |||
|
C massimo. |
C minuto. |
C massimo. |
C minuto. |
C massimo. |
C minuto. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2» | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4» | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2» | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2» | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D massimo. |
D minuto. |
D massimo. |
D minuto. |
D massimo. |
D minuto. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2» | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4» | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2» | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2» | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
Nota generale: tutte le dimensioni sono nel millimetro
Note: B: Diametro di foro dell'incavo; C: spessore della parete dell'incavo; D: diametro di foro di mezzo accoppiamento dell'interruttore; J: profondità dell'incavo; F: lunghezza di stenditura di mezzo accoppiamento dell'interruttore
Le dimensioni di ASME B16.11 hanno infilato i mezzi accoppiamenti (millimetri)
| NPS | B | L2 | D 3000# |
D 6000# |
W/2 |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 16 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 17,5 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 24 |
| 1/2» | 10,9 | 13,6 | 28 | 38 | 24 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 25,5 |
| 1" | 14,7 | 17,3 | 44 | 57 | 30 |
| 1-1/4» | 17,0 | 18,0 | 57 | 64 | 33,5 |
| 1-1/2» | 17,8 | 18,4 | 64 | 76 | 39,5 |
| 2" | 19,0 | 19,2 | 76 | 92 | 43 |
| 2-1/2» | 23,6 | 28,9 | 92 | 108 | 46 |
| 3" | 25,9 | 30,5 | 108 | 127 | 54 |
| 4" | 27,7 | 33,0 | 140 | 159 | 60,5 |
Nota generale: tutte le dimensioni sono nel millimetro
Nota: B: lunghezza minima del filo perfetto; L2: lunghezza utile del filo esterno; D: fuori del diametro; W/2: lunghezza di conclusione del ot dell'estremità di mezzo accoppiamento infilato.
