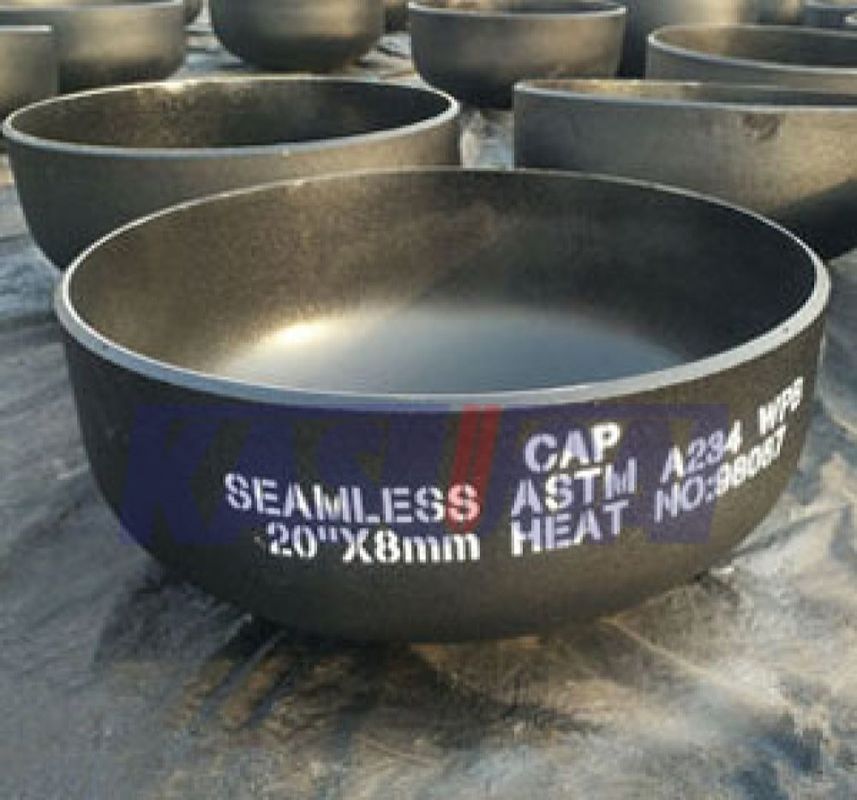

ASTM A234 Gr. WPB ASME B16.9 Cappuccio terminale in acciaio al carbonio
Un tappo di fine in acciaio al carbonio saldato è un tipo di supporto per tubi che viene utilizzato per chiudere l'estremità di un tubo.
I tappi terminali sono in genere realizzati in acciaio al carbonio, un materiale resistente e robusto comunemente utilizzato nei sistemi di tubazioni a causa della sua resistenza e resistenza alla corrosione.
I tappi di fine in acciaio al carbonio saldato sono disponibili in una gamma di dimensioni per adattarsi a diversi diametri e specifiche dei tubi.
Informazioni sul prodotto
| Nome del prodotto | Cappuccio terminale in acciaio al carbonio |
| Intervallo di dimensioni | 1/2 ̊ a 48 ̊ |
| Spessore della parete | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Norme | ASTM A234 |
| Grado | WPB |
| Norme di produzione | ASME B16.9 MSS-SP-43 |
| Rivestimento | Olio nero a prova di ruggine o galvanizzato a caldo, olio trasparente |
Applicazioni:
Sistemi di tubazioni: i tappi di fine sono utilizzati in vari settori e applicazioni in cui l'estremità di un tubo deve essere chiusa in modo sicuro.
Pressione e temperatura: adatte per applicazioni con condizioni di pressione e temperatura da moderate a elevate.
ASTM A234 WPB B16.9 Dimensioni del tappo termico (mm)
Il tappo viene utilizzato per sigillare un'estremità aperta del tubo.9 verrà saldato fino all'estremità e non deve essere incluso nella dimensione della lunghezza della corsa del tubo.
| NPS | OD. mm centimetro |
E [NOTA(1)] mm centimetro |
E mm centimetro |
E1[NOTA 2] mm centimetro |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
- Sì, signore. | - Sì, signore. |
| 28 | 711.0 28.00 |
267 10.50 |
- Sì, signore. | - Sì, signore. |
| 30 | 762.0 30.00 |
267 10.50 |
- Sì, signore. | - Sì, signore. |
| 32 | 813.0 32.00 |
267 10.50 |
- Sì, signore. | - Sì, signore. |
| 34 | 864.0 34.00 |
267 10.50 |
- Sì, signore. | - Sì, signore. |
| 36 | 914.0 36.00 |
267 10.50 |
- Sì, signore. | - Sì, signore. |
| 38 | 965.0 38.00 |
305 12.00 |
- Sì, signore. | - Sì, signore. |
| 40 | 1016.0 40.00 |
305 12.00 |
- Sì, signore. | - Sì, signore. |
| 42 | 1067.0 42.00 |
305 12.00 |
- Sì, signore. | - Sì, signore. |
| 44 | 1118.0 44.00 |
343 13.50 |
- Sì, signore. | - Sì, signore. |
| 46 | 1168.0 46.00 |
343 13.50 |
- Sì, signore. | - Sì, signore. |
| 48 | 1219.0 48.00 |
343 13.50 |
- Sì, signore. | - Sì, signore. |
* NPS: Dimensione nominale del tubo; O.D: diametro esterno al becco; E: lunghezza [NOTA ((1) ]; E1: spessore di parete limitante per la lunghezza; E: lunghezza [NOTA ((2) ].
ASTM A234 WPB CAP Composizioni chimiche (%)
| Grado | C | M | P | S | - Sì. | Cr | Mo. | Ni | Cu | V. | Nb |
| WPB | ≤ 0.30 | 0.29-1.60 | ≤ 0.050 | ≤ 0.058 | ≥ 0.10 | ≤ 0.40 | ≤ 0.15 | ≤ 0.40 | ≤ 0.40 | ≤ 0.08 | 0.02 |
*Per ASTM A234 Gr. WPB, l'equivalente carbonio (CE), basato sull'analisi termica e sulla seguente formula, non deve essere superiore a 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. I valori C.E. devono essere riportati nel verbale di prova.
* Gli accessori ASTM A234 WPB realizzati con barre o piastre possono contenere 0,35 massimi di carbonio e quelli realizzati con forgiature possono contenere 0,35 massimi di carbonio e 0,35 massimi di silicio senza minimo.
*Per ogni riduzione dello 0,01% al di sotto del limite massimo di carbonio specificato, è consentito un aumento dello 0,06% del manganese al di sopra del limite massimo specificato, fino ad un massimo dell'1,65%.
*La somma di rame, nichel, cromo e molibdeno non deve superare l'1,00%
