| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | ASTM A105 ASME B16.11 Spina a testa esagonale filettata in acciaio al carbonio ad alta pressione (TH |
| Documento | Brochure del prodotto PDF |

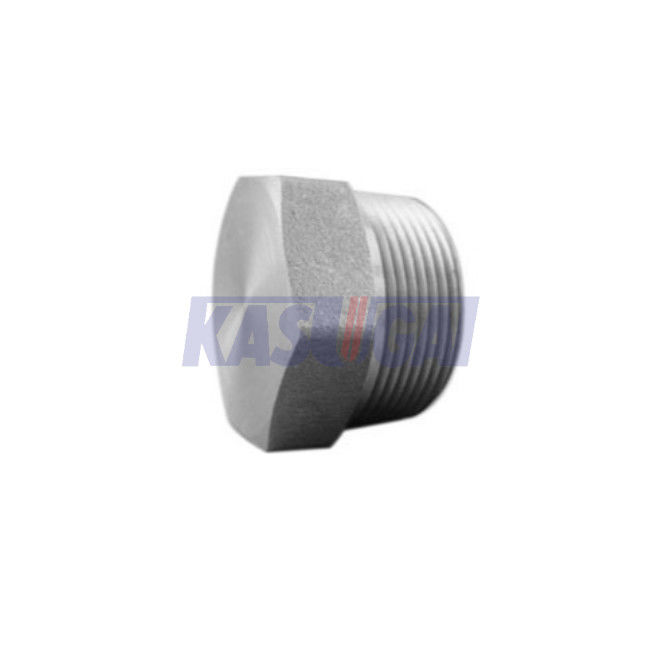

Spina infilata ad alta pressione della testa esagonale di acciaio al carbonio di ASTM A105 ASME B16.11
Informazioni di prodotto
| Nome di prodotto | Spina infilata ad alta pressione della testa esagonale di acciaio al carbonio di ASTM A105 ASME B16.11 (THD) |
| Tipi del filo | ASME B1.20.1 (NPT) |
| Dimensioni | ASME B16.11 |
| Intervallo di grandezza | 1/8" a 4" |
| Classe di pressione | Classe 2000 6000 9000 |
| Norme | ASTM A105 |
Norme & materiali: ASTM A105 che misura composizione chimica (%)
| Classe d'acciaio |
C massimo |
Si | Mn |
P massimo |
S massimo |
Ni massimo |
Cr massimo |
Mo massimo |
V massimo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Dimensioni della spina della testa esagonale di ASME B16.11 (millimetri)
| NPS | Min. Length, A | Appartamenti nominali di larghezza, F (1) | Min. Hex Height, H |
| ⅛ | 10 | 11,11 | 6 |
| ¼ | 11 | 15,88 | 6 |
| ⅜ | 13 | 17,46 | 8 |
| ½ | 14 | 22,23 | 8 |
| ¾ | 16 | 26,99 | 10 |
| 1 | 19 | 34,93 | 10 |
| 1 ¼ | 21 | 44,45 | 14 |
| 1 ½ | 21 | 50,80 | 16 |
| 2 | 22 | 63,50 | 18 |
| ½ 2 | 27 | 76,20 | 19 |
| 3 | 28 | 88,90 | 21 |
| 4 | 32 | 117,48 | 25 |
Nota generale: Tutte le dimensioni sono nei millimetri
Note:
(la 1) tolleranza applicata del produttore assicurerà che le dimensioni misura la lavorazione con utensili consueta degli Stati Uniti.
