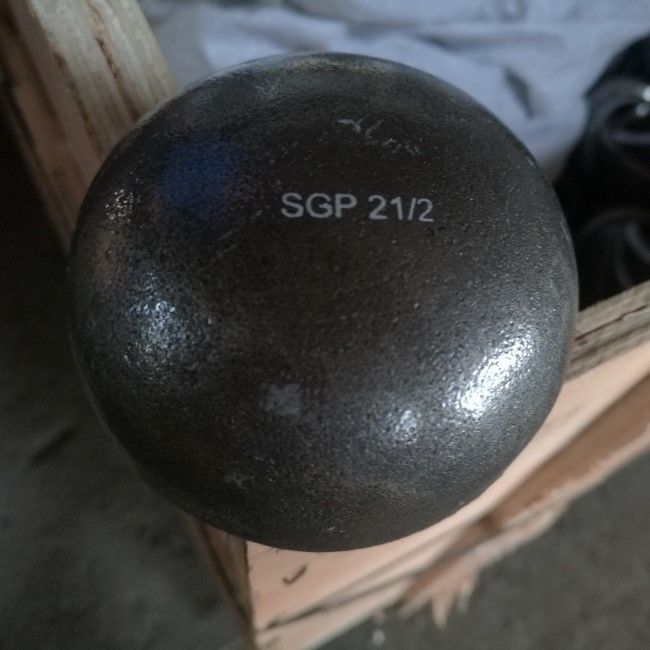

Cappuccio protettivo del acciaio al carbonio di ASTM A234 gr. WPB ASME B16.9
Il cappuccio è un montaggio che semplifica i contenitori a pressione o l'estremità di sigillatura dei tubi in un sistema. Inoltre si riferiscono a come estremità del tubo perché un cappuccio di ASTM A234 WPB è utilizzato all'estremità di un tubo. I cappucci, una volta allegati correttamente forniscono un sigillamento a perfetta tenuta. Mentre parecchi settori industriali utilizzano questi montaggi per sigillare i tubi o i contenitori a pressione. I cappucci del tubo di ASTM A234 WPB possono anche essere utilizzati per eliminare la presenza di blocchetti dell'aria in tubi, specialmente nelle linee che portano l'acqua. Spesso, sono usati per proteggere l'estremità di un tubo dall'ottenere deformi o scheggiati con le forze esterne. Inoltre, l'uso di un cappuccio protettivo della saldatura di testa A234 WPB può impedire il danno dei fili interni dentro il tubo o il tubo.
Informazioni di prodotto
| Nome di prodotto | Cappuccio protettivo del acciaio al carbonio di ASTM A234 gr. WPB ASME B16.9 |
| Intervallo di grandezza | 1/2» a 48" |
| Spessore della parete | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Norme | ASTM A234 |
| Grado | WPB |
| Norme fabbricanti | ASME B16.9 MSS-SP-43 |
| Rivestimento | Olio nero inossidabile o olio galvanizzato e trasparente caldo |
Dimensioni del cappuccio protettivo di ASTM A234 WPB B16.9 (millimetri)
Il cappuccio è utilizzato per sigillare un'estremità aperta del tubo. Nel convoglio dell'ingegneria, il cappuccio ha fatto conformemente a ASME B16.9 sarà saldato all'estremità e non deve essere incluso nella dimensione di lunghezza del funzionamento del tubo.
| NPS | O.D millimetro pollice |
E [NOTA (1)] millimetro pollice |
E millimetro pollice |
E1 [NOTA (2)] millimetro pollice |
| 1/2 | 21,3 0,84 |
25 1,00 |
4,57 0,18 |
25 1,00 |
| 3/4 | 26,7 1,05 |
25 1,00 |
3,81 0,15 |
25 1,00 |
| 1 | 33,4 1,32 |
38 1,50 |
4,57 0,18 |
38 1,50 |
| 1-1/4 | 42,2 1,66 |
38 1,50 |
4,83 0,19 |
38 1,50 |
| 1-1/2 | 48,3 1,90 |
38 1,50 |
5,08 0,20 |
38 1,50 |
| 2 | 60,3 2,38 |
38 1,50 |
5,59 0,22 |
44 1,75 |
| 2-1/2 | 73,0 2,88 |
38 1,50 |
7,00 0,28 |
51 2,00 |
| 3 | 88,9 3,50 |
51 2,00 |
7,62 0,30 |
64 2,50 |
| 3-1/2 | 101,6 4,00 |
64 2,50 |
8,13 0,32 |
76 3,00 |
| 4 | 114,3 4,50 |
64 2,50 |
8,64 0,34 |
76 3,00 |
| 5 | 141,3 5,56 |
76 3,00 |
9,65 0,38 |
89 3,50 |
| 6 | 168,3 6,62 |
89 3,50 |
10,92 0,43 |
102 4,00 |
| 8 | 219,1 8,62 |
102 4,00 |
12,70 0,50 |
127 5,00 |
| 10 | 273,0 10,75 |
127 5,00 |
12,70 0,50 |
152 6,00 |
| 12 | 323,8 12,75 |
152 6,00 |
12,70 0,50 |
178 7,00 |
| 14 | 355,6 14,00 |
165 6,00 |
12,70 0,50 |
191 7,50 |
| 16 | 406,4 16,00 |
178 7,00 |
12,70 0,50 |
203 8,00 |
| 18 | 457,0 18,00 |
203 8,00 |
12,70 0,50 |
229 9,00 |
| 20 | 508,0 20,00 |
229 9,00 |
12,70 0,50 |
254 10,00 |
| 22 | 559,0 22,00 |
254 10,00 |
12,70 0,50 |
254 10,00 |
| 24 | 610,0 24,00 |
267 10,50 |
12,70 0,50 |
305 12,00 |
| 26 | 660,0 26,00 |
267 10,50 |
… | … |
| 28 | 711,0 28,00 |
267 10,50 |
… | … |
| 30 | 762,0 30,00 |
267 10,50 |
… | … |
| 32 | 813,0 32,00 |
267 10,50 |
… | … |
| 34 | 864,0 34,00 |
267 10,50 |
… | … |
| 36 | 914,0 36,00 |
267 10,50 |
… | … |
| 38 | 965,0 38,00 |
305 12,00 |
… | … |
| 40 | 1016,0 40,00 |
305 12,00 |
… | … |
| 42 | 1067,0 42,00 |
305 12,00 |
… | … |
| 44 | 1118,0 44,00 |
343 13,50 |
… | … |
| 46 | 1168,0 46,00 |
343 13,50 |
… | … |
| 48 | 1219,0 48,00 |
343 13,50 |
… | … |
*NPS: Dimensione nominale del tubo; O.D: Fuori del diametro alla smussatura; E: Lunghezza [NOTA (1)]; E1: Limitazione dello spessore della parete per la lunghezza; E: Lunghezza [NOTA (2)].
Composizioni chimiche nel CAPPUCCIO di ASTM A234 WPB (%)
| Grado | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V | N.B.: |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
Il *For ASTM A234 gr. WPB, l'equivalente di carbonio (C.E.), in base all'analisi del calore ed alla seguente formula, sarà non superiore a 0,50. C.E. = C + mn/6 + (Cr + Mo + V)/5 + ()/15 del Cu + del Ni. I valori di C.E. saranno riferiti sulla relazione sull'esperimento.
I montaggi di *ASTM A234 WPB fatti dalla barra o dal piatto possono avere 0,35 carboni massimi e che ha fatto dai pezzi fucinati può avere 0,35 carboni massimi e 0,35 silici massimi senza il minimo.
il *For ogni riduzione di 0,01% sotto il massimo specificato del carbonio, un aumento di 0,06% manganese sopra il massimo specificato sarà permesso, fino ad un massimo di 1,65%.
la somma del *The di rame, di nichel, di cromo e di molibdeno non supererà 1,00%
