Montaggi di rame del nichel
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Certificazione | ISO PED AD2000 |
| Numero di modello | Nichel Stub End del rame di ASTM B122 C70600 ASMEB16.9 |
| Documento | Brochure del prodotto PDF |

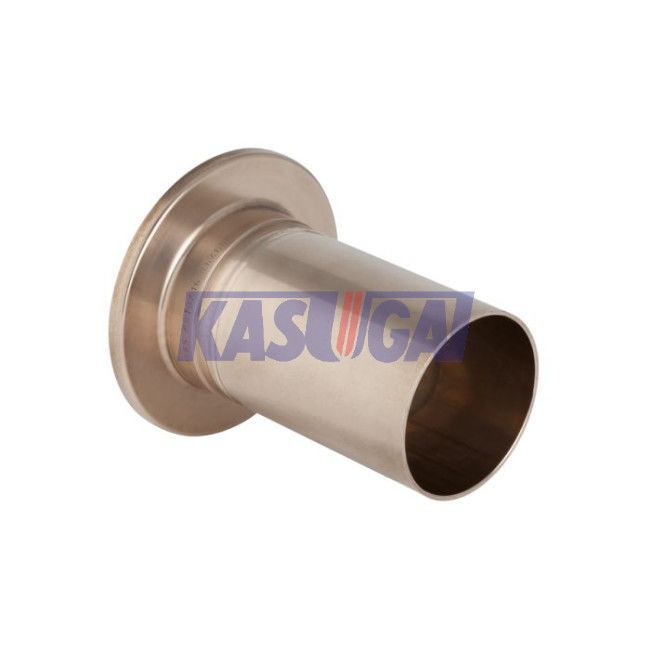

Nichel Stub End del rame di ASTM B122 C70600 ASMEB16.9
Informazioni di prodotto
| Nome di prodotto | Nichel Stub End del rame di ASTM B122 C70600 ASMEB16.9 |
| Tipo adattantesi | Stub End |
| Norme | ASTM B122 |
| Intervallo di grandezza | 1/2» a 24" |
| Dimensioni | ASME B16.9 |
| Grado | 90/10 di nichel di rame (UNS C70600) |
Composizione chimica in ASTM B122 C70600 (%)
| UNS no. | Cu | Ni | Pb | Fe, massimo | Mn, massimo | Zn, massimo | Sn | Cr | Altro |
| C70600 | Resto | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Un rame più gli elementi con i limiti specifici, 99.5% min.
La B quando il prodotto è per le applicazioni di saldatura successive e così è specificato dall'acquirente, zinco sarà 0.50% massimo, conduce 0.02% massimo, il fosforo 0.02% massimo, lo zolfo 0.02% massimo ed il massimo del carbonio 0.05%.
Proprietà meccaniche di ASTM B122 C70600
La NOTA 1-Plate è generalmente - disponibile soltanto nei carattere laminati a caldo (M20). Le proprietà richieste per altri carattere saranno accordate su fra il produttore e l'acquirente ai tempi del ordinare.
| Designazione di carattere | Resistenza alla trazione (MPaB) | Rockwell approssimativo HardnessC, D | ||||
| Codice | Nome | Min | Massimo | Scala di G | Scala di B | 30-T superficiale |
| M20 | Come laminato a caldo | 275 | 425 | |||
| H01 | Quarto duro | 350 | 460 | 51-78 | 52-70 | |
| H02 | Metà duro | 400 | 495 | 66-81 | 61-72 | |
| H04 | Duro | 490 | 570 | 76-86 | 67-74 | |
| H06 | Duro extra | 505 | 585 | 80-88 | 71-77 | |
| H08 | Primavera | 540 | 605 | 83-91 | 72-78 | |
La B vede l'appendice X1.
Valori di durezza di C Rockwell applicarsi come segue: I valori di durezza della scala di G e di B si applicano a metallo 0,020 dentro. (0,508 millimetri) e più nello spessore e nei valori di durezza della scala 30-T applichi a metallo 0,012 dentro. (0,305 millimetri) e più di spessore.
La designazione standard di D ha definito in pratica la B 601
ASME B16.9 Stub End Dimensions (millimetri)
|
Dimensione nominale del tubo (Pollice) |
Fuori del diametro del barilotto | Lunghezza (F) | Raggio (r) | Diametro (G) | ||
| Min | Massimo | Modello lungo | Breve modello | |||
| 1/2 | 20,5 | 22,8 | 76 | 51 | 3 | 35 |
| 3/4 | 25,9 | 28,1 | 76 | 51 | 3 | 43 |
| 1 | 32,6 | 35,0 | 102 | 51 | 3 | 51 |
| 1-1/4 | 41,4 | 43,6 | 102 | 51 | 5 | 64 |
| 1-1/2 | 47,5 | 49,9 | 102 | 51 | 6 | 74 |
| 2 | 59,5 | 62,4 | 152 | 64 | 8 | 92 |
| 2-1/2 | 72,2 | 75,3 | 152 | 64 | 8 | 105 |
| 3 | 88,1 | 91,3 | 152 | 64 | 10 | 127 |
| 3-1/2 | 100,8 | 104,0 | 152 | 76 | 10 | 140 |
| 4 | 113,5 | 116,7 | 152 | 76 | 11 | 157 |
| 5 | 140,5 | 144,3 | 203 | 76 | 11 | 186 |
| 6 | 167,5 | 171,3 | 203 | 89 | 13 | 216 |
| 8 | 218,3 | 222,1 | 203 | 102 | 13 | 270 |
| 10 | 272,3 | 277,2 | 254 | 127 | 13 | 324 |
| 12 | 323,1 | 328,0 | 254 | 152 | 13 | 381 |
| 14 | 354,8 | 359,9 | 305 | 152 | 13 | 413 |
| 16 | 405,6 | 411,0 | 305 | 152 | 13 | 470 |
| 18 | 456,0 | 462,0 | 305 | 152 | 13 | 533 |
| 20 | 507,0 | 514,0 | 305 | 152 | 13 | 584 |
| 22 | 558,0 | 565,0 | 305 | 152 | 13 | 641 |
| 24 | 609,0 | 616,0 | 305 | 152 | 13 | 692 |
