Montaggi di rame del nichel
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Certificazione | ISO PED AD2000 |
| Numero di modello | Riduttore eccentrico |
| Documento | Brochure del prodotto PDF |

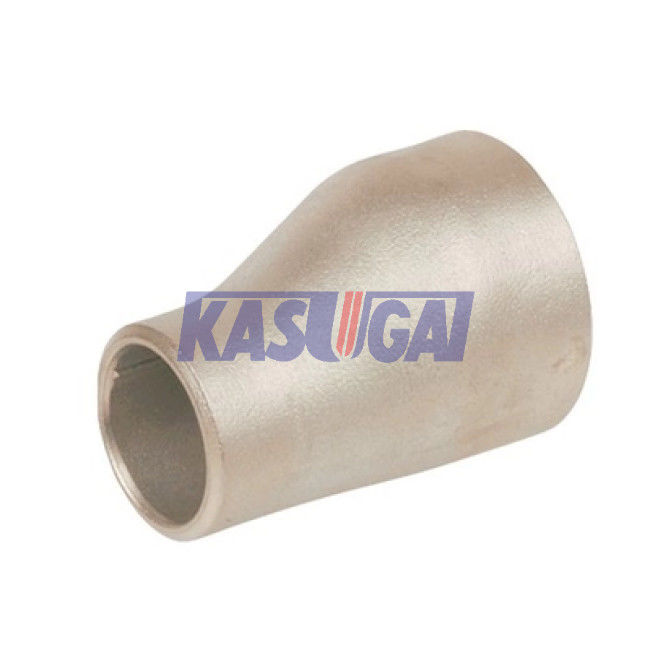

Riduttore eccentrico del nichel del rame di ASTM B122 C70600 ASMEB16.9
Informazioni di prodotto
| Nome di prodotto | Riduttore eccentrico del nichel del rame di ASTM B122 C70600 ASMEB16.9 |
| Tipo adattantesi | Riduttore eccentrico |
| Norme | ASTM B122 |
| Intervallo di grandezza | 3/4" a 48" |
| Dimensioni | ASME B16.9 |
| Grado | 90/10 di nichel di rame (UNS C70600) |
Composizione chimica in ASTM B122 C70600 (%)
| UNS no. | Cu | Ni | Pb | Fe, massimo | Mn, massimo | Zn, massimo | Sn | Cr | Altro |
| C70600 | Resto | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Un rame più gli elementi con i limiti specifici, 99.5% min.
La B quando il prodotto è per le applicazioni di saldatura successive e così è specificato dall'acquirente, zinco sarà 0.50% massimo, conduce 0.02% massimo, il fosforo 0.02% massimo, lo zolfo 0.02% massimo ed il massimo del carbonio 0.05%.
Proprietà meccaniche di ASTM B122 C70600
La NOTA 1-Plate è generalmente - disponibile soltanto nei carattere laminati a caldo (M20). Le proprietà richieste per altri carattere saranno accordate su fra il produttore e l'acquirente ai tempi del ordinare.
| Designazione di carattere | Resistenza alla trazione (MPaB) | Rockwell approssimativo HardnessC, D | ||||
| Codice | Nome | Min | Massimo | Scala di G | Scala di B | 30-T superficiale |
| M20 | Come laminato a caldo | 275 | 425 | |||
| H01 | Quarto duro | 350 | 460 | 51-78 | 52-70 | |
| H02 | Metà duro | 400 | 495 | 66-81 | 61-72 | |
| H04 | Duro | 490 | 570 | 76-86 | 67-74 | |
| H06 | Duro extra | 505 | 585 | 80-88 | 71-77 | |
| H08 | Primavera | 540 | 605 | 83-91 | 72-78 | |
La B vede l'appendice X1.
Valori di durezza di C Rockwell applicarsi come segue: I valori di durezza della scala di G e di B si applicano a metallo 0,020 dentro. (0,508 millimetri) e più nello spessore e nei valori di durezza della scala 30-T applichi a metallo 0,012 dentro. (0,305 millimetri) e più di spessore.
La designazione standard di D ha definito in pratica la B 601
ASME dimensioni concentriche/eccentriche di B16.9 del riduttore (millimetri)
I riduttori sono usati spesso quando i progettisti stridenti vogliono ridurre il diametro di un funzionamento diritto del tubo. Ci sono due stili dei riduttori standard disponibili in ASME B16.9: Concentrico – avere una linea centrale comune; Riduttore eccentrico – che sfalsa le linee centrali.
| NPS | O.D L millimetro pollice |
O.D S millimetro pollice |
H millimetro pollice |
| 3/4 x 1/2 | 26,7 1,05 |
21,3 0,84 |
38 1,50 |
| 3/4 x 3/8 | 26,7 1,05 |
17,3 0,68 |
38 1,50 |
| 1 x 3/4 | 33,4 1,32 |
26,7 1,05 |
51 2,00 |
| 1 x 1/2 | 33,4 1,32 |
21,3 0,84 |
51 2,00 |
| 1-1/4 x 1 | 42,2 1,66 |
33,4 1,32 |
51 2,00 |
| 1-1/4 x 3/4 | 42,2 1,66 |
26,7 1,05 |
51 2,00 |
| 1-1/4 x 1/2 | 42,2 1,66 |
21,3 0,84 |
51 2,00 |
| 1-1/2 x 1-1/4 | 48,3 1,90 |
42,2 1,66 |
64 2,50 |
| 1-1/2 x 1 | 48,3 1,90 |
33,4 1,32 |
64 2,50 |
| 1-1/2 x 3/4 | 48,3 1,90 |
26,7 1,05 |
64 2,50 |
| 1-1/2 x 1/2 | 48,3 1,90 |
21,3 0,84 |
64 2,50 |
| 2 x 1-1/2 | 60,3 2,38 |
48,3 1,90 |
76 3,00 |
| 2 x 1-1/4 | 60,3 2,38 |
42,2 1,66 |
76 3,00 |
| 2 x 1 | 60,3 2,38 |
33,4 1,32 |
76 3,00 |
| 2 x 3/4 | 60,3 2,38 |
26,7 1,05 |
76 3,00 |
| 2-1/2 x 2 | 73,0 2,88 |
60,3 2,38 |
89 3,50 |
| 2-1/2 x 1-1/2 | 73,0 2,88 |
48,3 1,90 |
89 3,50 |
| 2-1/2 x 1-1/4 | 73,0 2,88 |
42,2 1,66 |
89 3,50 |
| 2-1/2 x 1 | 73,0 2,88 |
33,4 1,32 |
89 3,50 |
| 3 x 2-1/2 | 88,9 3,50 |
73,0 2,88 |
89 3,50 |
| 3 x 2 | 88,9 3,50 |
60,3 2,38 |
89 3,50 |
| 3 x 1-1/2 | 88,9 3,50 |
48,3 1,90 |
89 3,50 |
| 3 x 1-1/4 | 88,9 3,50 |
42,2 1,66 |
89 3,50 |
| 3-1/2 x 3 | 101,6 4,00 |
88,9 3,50 |
102 4,00 |
| 3-1/2 x 2-1/2 | 101,6 4,00 |
73,0 2,88 |
102 4,00 |
| 3-1/2 x 2 | 101,6 4,00 |
60,3 2,38 |
102 4,00 |
| 3-1/2 x 1-1/2 | 101,6 4,00 |
48,3 1,90 |
102 4,00 |
| 3-1/2 x 1-1/4 | 101,6 4,00 |
42,2 1,66 |
102 4,00 |
| 4 x 3-1/2 | 114,3 4,50 |
101,6 4,00 |
102 4,00 |
| 4 x 3 | 114,3 4,50 |
88,9 3,50 |
102 4,00 |
| 4 x 2-1/2 | 114,3 4,50 |
73,0 2,88 |
102 4,00 |
| 4 x 2 | 114,3 4,50 |
60,3 2,38 |
102 4,00 |
| 4 x 1-1/2 | 114,3 4,50 |
48,3 1,90 |
102 4,00 |
| 5 x 4 | 141,3 5,56 |
114,3 4,50 |
127 5,00 |
| 5 x 3-1/2 | 141,3 5,56 |
101,6 4,00 |
127 5,00 |
| 5 x 3 | 141,3 5,56 |
88,9 3,50 |
127 5,00 |
| 5 x 2-1/2 | 141,3 5,56 |
73,0 2,88 |
127 5,00 |
| 5 x 2 | 141,3 5,56 |
60,3 2,38 |
127 5,00 |
| 6 x 5 | 168,3 6,62 |
141,3 5,56 |
140 5,50 |
| 6 x 4 | 168,3 6,62 |
114,3 4,50 |
140 5,50 |
| 6 x 3-1/2 | 168,3 6,62 |
101,6 4,00 |
140 5,50 |
| 6 x 3 | 168,3 6,62 |
88,9 3,50 |
140 5,50 |
| 6 x 2-1/2 | 168,3 6,62 |
73,0 2,88 |
140 5,50 |
| 8 x 6 | 219,1 8,62 |
168,3 6,62 |
152 6,00 |
| 8 x 5 | 219,1 8,62 |
141,3 5,56 |
152 6,00 |
| 8 x 4 | 219,1 8,62 |
114,3 4,50 |
152 6,00 |
| 8 x 3-1/2 | 219,1 8,62 |
101,6 4,00 |
152 6,00 |
| 10 x 8 | 273,0 10,75 |
219,1 8,62 |
178 7,00 |
| 10 x 6 | 273,0 10,75 |
168,3 6,62 |
178 7,00 |
| 10 x 5 | 273,0 10,75 |
141,3 5,56 |
178 7,00 |
| 10 x 4 | 273,0 10,75 |
114,3 4,50 |
178 7,00 |
| 12 x 10 | 323,8 12,75 |
273,0 10,75 |
203 8,00 |
| 12 x 8 | 323,8 12,75 |
219,1 8,62 |
203 8,00 |
| 12 x 6 | 323,8 12,75 |
168,3 6,62 |
203 8,00 |
| 12 x 5 | 323,8 12,75 |
141,3 5,56 |
203 8,00 |
| X12 14 | 355,6 14,00 |
323,8 12,75 |
330 13,00 |
| 14 x 10 | 355,6 14,00 |
273,0 10,75 |
330 13,00 |
| 14 x 8 | 355,6 14,00 |
219,1 8,62 |
330 13,00 |
| 14 x 6 | 355,6 14,00 |
168,3 6,62 |
330 13,00 |
| 16 x 14 | 406,4 16,00 |
355,6 14,00 |
356 14,00 |
| X12 16 | 406,4 16,00 |
323,8 12,75 |
356 14,00 |
| 16 x 10 | 406,4 16,00 |
273,0 10,75 |
356 14,00 |
| 16 x 8 | 406,4 16,00 |
219,1 8,62 |
356 14,00 |
| 18 x 16 | 457 18,00 |
406,4 16,00 |
381 15,00 |
| 18 x 14 | 457 18,00 |
355,6 14,00 |
381 15,00 |
| X12 18 | 457 18,00 |
323,8 12,75 |
381 15,00 |
| 18 x 10 | 457 18,00 |
273,0 10,75 |
381 15,00 |
| 20 x 18 | 508 20,00 |
457 18,00 |
508 20,00 |
| 20 x 16 | 508 20,00 |
406,4 16,00 |
508 20,00 |
| 20 x 14 | 508 20,00 |
355,6 14,00 |
508 20,00 |
| X12 20 | 508 20,00 |
323,8 12,75 |
508 20,00 |
| 22 x 20 | 559 22,00 |
508 20,00 |
508 20,00 |
| 22 x 18 | 559 22,00 |
457 18,00 |
508 20,00 |
| 22 x 16 | 559 22,00 |
406,4 16,00 |
508 20,00 |
| 22 x 14 | 559 22,00 |
355,6 14,00 |
508 20,00 |
| 24 x 22 | 610 24,00 |
559 22,00 |
508 20,00 |
| 24 x 20 | 610 24,00 |
508 20,00 |
508 20,00 |
| 24 x 18 | 610 24,00 |
457 18,00 |
508 20,00 |
| 24 x 16 | 610 24,00 |
406,4 16,00 |
508 20,00 |
| 26 x 24 | 660 26,00 |
610 24,00 |
610 24,00 |
| 26 x 22 | 660 26,00 |
559 22,00 |
610 24,00 |
| 26 x 20 | 660 26,00 |
508 20,00 |
610 24,00 |
| 26 x 18 | 660 26,00 |
457 18,00 |
610 24,00 |
| 28 x 26 | 711 28,00 |
660 26,00 |
610 24,00 |
| 28 x 24 | 711 28,00 |
610 24,00 |
610 24,00 |
| 28 x 20 | 711 28,00 |
508 20,00 |
610 24,00 |
| 28 x 18 | 711 28,00 |
457 18,00 |
610 24,00 |
| 30 x 28 | 762 30,00 |
711 28,00 |
610 24,00 |
| 30 x 26 | 762 30,00 |
660 26,00 |
610 24,00 |
| 30 x 24 | 762 30,00 |
610 24,00 |
610 24,00 |
| 30 x 20 | 762 30,00 |
508 20,00 |
610 24,00 |
| 32 x 30 | 813 32,00 |
762 30,00 |
610 24,00 |
| 32 x 28 | 813 32,00 |
711 28,00 |
610 24,00 |
| 32 x 26 | 813 32,00 |
660 26,00 |
610 24,00 |
| 32 x 24 | 813 32,00 |
610 24,00 |
610 24,00 |
| 34 x 32 | 864 34,00 |
813 32,00 |
610 24,00 |
| 34 x 30 | 864 34,00 |
762 30,00 |
610 24,00 |
| 34 x 26 | 864 34,00 |
660 26,00 |
610 24,00 |
| 34 x 24 | 864 34,00 |
610 24,00 |
610 24,00 |
| 36 x 34 | 914 36,00 |
864 34,00 |
610 24,00 |
| 36 x 32 | 914 36,00 |
813 32,00 |
610 24,00 |
| 36 x 30 | 914 36,00 |
762 30,00 |
610 24,00 |
| 36 x 26 | 914 36,00 |
660 26,00 |
610 24,00 |
| 36 x 24 | 914 36,00 |
610 24,00 |
610 24,00 |
| 38 x 36 | 965 38,00 |
914 36,00 |
610 24,00 |
| 38 x 34 | 965 38,00 |
864 34,00 |
610 24,00 |
| 38 x 32 | 965 38,00 |
813 32,00 |
610 24,00 |
| 38 x 30 | 965 38,00 |
762 30,00 |
610 24,00 |
| 38 x 28 | 965 38,00 |
711 28,00 |
610 24,00 |
| 38 x 26 | 965 38,00 |
660 26,00 |
610 24,00 |
| 40 x 38 | 1016 40,00 |
965 38,00 |
610 24,00 |
| 40 x 36 | 1016 40,00 |
914 36,00 |
610 24,00 |
| 40 x 34 | 1016 40,00 |
864 34,00 |
610 24,00 |
| 40 x 32 | 1016 40,00 |
813 32,00 |
610 24,00 |
| 40 x 30 | 1016 40,00 |
762 30,00 |
610 24,00 |
| 42 x 40 | 1067 42,00 |
1016 40,00 |
610 24,00 |
| 42 x 38 | 1067 42,00 |
965 38,00 |
610 24,00 |
| 42 x 36 | 1067 42,00 |
914 36,00 |
610 24,00 |
| 42 x 34 | 1067 42,00 |
864 34,00 |
610 24,00 |
| 42 x 32 | 1067 42,00 |
813 32,00 |
610 24,00 |
| 42 x 30 | 1067 42,00 |
711 28,00 |
610 24,00 |
| 44 x 42 | 1118 44,00 |
1067 42,00 |
610 24,00 |
| 44 x 40 | 1118 44,00 |
1016 40,00 |
610 24,00 |
| 44 x 38 | 1118 44,00 |
965 38,00 |
610 24,00 |
| 44 x 36 | 1118 44,00 |
914 36,00 |
610 24,00 |
| 46 x 44 | 1168 46,00 |
1118 44,00 |
711 28,00 |
| 46 x 42 | 1168 46,00 |
1067 42,00 |
711 28,00 |
| 46 x 40 | 1168 46,00 |
1016 40,00 |
711 28,00 |
| 46 x 38 | 1168 46,00 |
965 38,00 |
711 28,00 |
| 48 x 46 | 1219 48,00 |
1168 46,00 |
711 28,00 |
| 48 x 44 | 1219 48,00 |
1118 44,00 |
711 28,00 |
| 48 x 42 | 1219 48,00 |
1067 42,00 |
711 28,00 |
| 48 x 40 | 1219 48,00 |
1016 40,00 |
711 28,00 |
*NPS: Dimensione nominale del tubo; O.D L: Diametro esterno alla smussatura, grande estremità; O.D S: Diametro esterno alla smussatura, piccola estremità; H: Centro--fine.
