Montaggi di rame del nichel
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Certificazione | ISO PED AD2000 |
| Numero di modello | Gomito di ASTM B122 ASME B16.9 BW 45° L/R |
| Documento | Brochure del prodotto PDF |

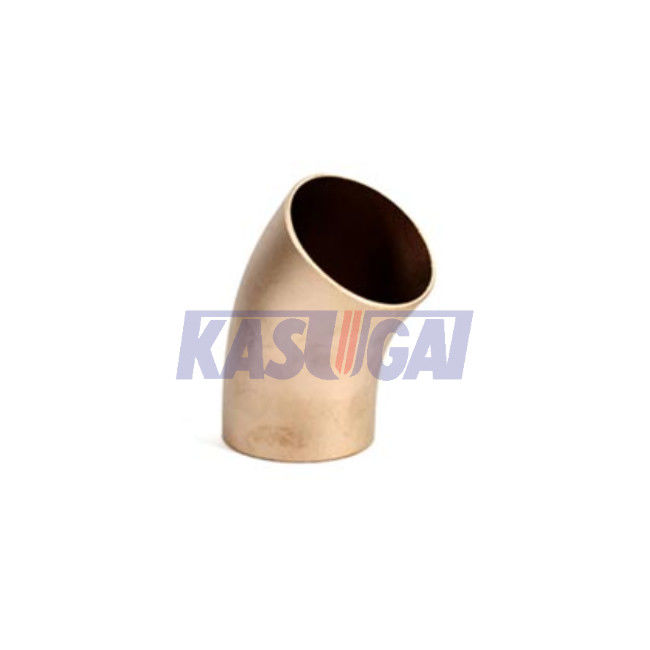

Gomito di lunghezza Buttweld del raggio da 45 gradi del nichel del rame di ASTM B122 C70600 ASMEB16.9
Informazioni di prodotto
| Nome di prodotto | Gomito di lunghezza Buttweld del raggio da 45 gradi del nichel del rame di ASTM B122 C70600 ASMEB16.9 |
| Tipo adattantesi | Gomito di BW 45° L/R |
| Norme | ASTM B122 |
| Intervallo di grandezza | 1/2» a 48" |
| Dimensioni | ASME B16.9 |
| Spessore della parete | Sch10S Sch20 STD Sch40 XS Sch80 |
| Grado | 90/10 di nichel di rame (UNS C70600) |
Composizione chimica in ASTM B122 C70600 (%)
| UNS no. | Cu | Ni | Pb | Fe, massimo | Mn, massimo | Zn, massimo | Sn | Cr | Altro |
| C70600 | Ricordo | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Un rame più gli elementi con i limiti specifici, 99.5% min.
La B quando il prodotto è per le applicazioni di saldatura successive e così è specificato dall'acquirente, zinco sarà 0.50% massimo, conduce 0.02% massimo, il fosforo 0.02% massimo, lo zolfo 0.02% massimo ed il massimo del carbonio 0.05%.
Proprietà meccaniche di ASTM B122 C70600
La NOTA 1-Plate è generalmente - disponibile soltanto nei carattere laminati a caldo (M20). Le proprietà richieste per altri carattere saranno accordate su fra il produttore e l'acquirente ai tempi del ordinare.
| Designazione di carattere | Resistenza alla trazione (MPaB) | Rockwell approssimativo HardnessC, D | ||||
| Codice | Nome | Min | Massimo | Scala di G | Scala di B | 30-T superficiale |
| M20 | Come laminato a caldo | 275 | 425 | |||
| H01 | Quarto duro | 350 | 460 | 51-78 | 52-70 | |
| H02 | Metà duro | 400 | 495 | 66-81 | 61-72 | |
| H04 | Duro | 490 | 570 | 76-86 | 67-74 | |
| H06 | Duro extra | 505 | 585 | 80-88 | 71-77 | |
| H08 | Primavera | 540 | 605 | 83-91 | 72-78 | |
La B vede l'appendice X1.
Valori di durezza di C Rockwell applicarsi come segue: I valori di durezza della scala di G e di B si applicano a metallo 0,020 dentro. (0,508 millimetri) e più nello spessore e nei valori di durezza della scala 30-T applichi a metallo 0,012 dentro. (0,305 millimetri) e più di spessore.
La designazione standard di D ha definito in pratica la B 601
Dimensioni ButtWeld lunghe del gomito del raggio 45 o di ASME B16.9
| NPS | Fuori del diametro alla smussatura millimetro pollice |
Centro--fine millimetro pollice |
| 1/2 | 21,3 0,84 |
16 0,62 |
| 3/4 | 26,7 1,05 |
19 0,75 |
| 1 | 33,4 1,32 |
22 0,88 |
| 1-1/4 | 42,2 1,66 |
25 1,00 |
| 1-1/2 | 48,3 1,90 |
29 1,12 |
| 2 | 60,3 2,38 |
35 1,38 |
| 2-1/2 | 73,0 2,88 |
44 1,75 |
| 3 | 88,9 3,50 |
51 2,00 |
| 3-1/2 | 101,6 4,00 |
57 2,25 |
| 4 | 114,3 4,50 |
64 2,50 |
| 5 | 141,3 5,56 |
79 3,12 |
| 6 | 168,3 6,62 |
95 3,75 |
| 8 | 219,1 8,62 |
127 5,00 |
| 10 | 273,0 10,75 |
159 6,25 |
| 12 | 323,8 12,75 |
190 7,50 |
| 14 | 355,6 14,00 |
222 8,75 |
| 16 | 406,4 16,00 |
254 10,00 |
| 18 | 457,0 18,00 |
286 11,25 |
| 20 | 508,0 20,00 |
318 12,50 |
| 22 | 559,0 22,00 |
343 13,50 |
| 24 | 610,0 24,00 |
381 15,00 |
| 26 | 660,0 26,00 |
406 16,00 |
| 28 | 711,0 28,00 |
438 17,25 |
| 30 | 762,0 30,00 |
470 18,50 |
| 32 | 813,0 32,00 |
502 19,75 |
| 34 | 864,0 34,00 |
533 21,00 |
| 36 | 914,0 36,00 |
565 22,25 |
| 38 | 965,0 38,00 |
600 23,62 |
| 40 | 1016,0 40,00 |
632 24,88 |
| 42 | 1067,0 42,00 |
660 26,00 |
| 44 | 1118,0 44,00 |
695 27,38 |
| 46 | 1168,0 46,00 |
727 28,62 |
| 48 | 1219,0 48,00 |
759 29,88 |
