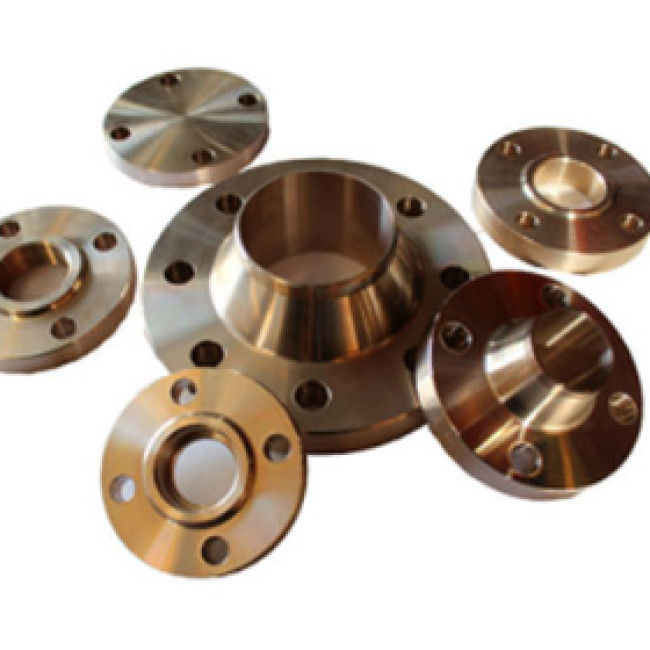

Il nichel del rame di ASTM B151 flangia 90/10 C70600 di collo della saldatura dell'ANSI B16.5

Luogo di origine	La Cina
Marca	Kasugai
Numero di modello	ASTM B151 C70600 ANSI B16.5
Documento	Brochure del prodotto PDF

Dettagli del prodotto

Nome di prodotto:

Di flangia del Rame-nichel dell'ANSI B16.5 di ASTM B151 C70600 90/10) (

Intervallo di grandezza:

1/2» a 24"

Flangia:

Il collo della saldatura (WN), slittamento su (s), la saldatura dell'incavo (interruttore), ha infil

Specifiche:

BACCANO 2632/2633/86033/86036/86037 DELL'ANSI B16.5 EEMUA145

Classe di pressione:

150 300

Spessore:

Sch5S Sch10S Sch40S Sch80S

Evidenziare:

Flange del nichel del rame di ASTM B151

Flange del collo della saldatura dell'ANSI B16.5

Flange del nichel del rame dell'ANSI B16.5

Termini di trasporto & di pagamento

Quantità di ordine minimo

negoziabile

Prezzo

negoziabile

Imballaggi particolari

Packng in condizione di navigare

Tempi di consegna

30 - 60 giorni lavorativi

Termini di pagamento

L / C, T/T

Capacità di alimentazione

100 tonnellate al mese

Descrizione di prodotto

Di flangia del Rame-nichel dell'ANSI B16.5 di ASTM B151 C70600 90/10) (

Informazioni di prodotto

Nome di prodotto	Di flangia del Rame-nichel dell'ANSI B16.5 di ASTM B151 C70600 90/10) (
Intervallo di grandezza	1/2» a 24"
Tipo della flangia	Il collo della saldatura (WN), slittamento su (s), la saldatura dell'incavo (interruttore), ha infilato (TR), ciechi (BL)
Specifiche	BACCANO 2632/2633/86033/86036/86037 DELL'ANSI B16.5 EEMUA145
Classe di pressione	150 300
Spessore	Sch5S Sch10S Sch40S Sch80S

Flange di rame del nichel

Le flange di rame del nichel sono forgiate facendo uso delle azione d'acciaio di alta qualità. Subiscono un processo di forgia che comprende riscaldare, formarsi e raffreddarsi. Secondo la quantità fabbricante, le tecniche di forgia differenti sono usate. Il metodo dello stampaggio del aperto dado è comunemente usato per i prodotti a basso volume ma ha un alto tasso di produzione. Tuttavia, richiede le alte indennità lavoranti.

Le flange di rame del nichel hanno molte applicazioni differenti. Possono essere usate negli ambienti marini e per conduttura ad alta pressione. Queste flange inoltre sono usate per la costruzione navale. Le loro flange 90/10 di di rame della saldatura dell'incavo del nichel sono usate spesso per le applicazioni stridenti ad alta pressione di piccola dimensione. Offrono la stesse elettricità statica e resistenza a fatica come slittamento sulle flange di SORF ma sono destinati a trattare le più alte pressioni. Il nichel di rame è un buon conduttore dell'elettricità e del calore. È quindi comunemente usato per le applicazioni marine. È la scelta ideale per le applicazioni dove l'alta pressione è necessaria. Le flange di rame del nichel sono disponibili in vari gradi e dimensioni. Le applicazioni tipiche comprendono le reti di tubazioni dell'acqua di mare. Sono altamente resistenti alla corrosione ed offrono la grande durevolezza. Sono inoltre altamente resistenti usura e sono ideali per le applicazioni nel prodotto chimico, nell'olio e nelle industrie del gas. Queste flange possono anche essere ordinate nelle lunghezze speciali e sono disponibili nei rivestimenti anodizzati o polvere-rivestiti. Rispettano le norme di ASTM e sono spesso disponibili per la consegna in giornata.

Composizioni chimiche (%) del tubo del Rame-nichel di ASTM B151 (C70600)

Grado	Cu	Pb	Zn	Fe	Ni	Mn
C70600	Equilibrio	0,05 massimo	1,0 massimi	1.0-1.8	9.0-11.0	1,0 massimi

Dimensioni della flangia dell'ANSI B16.5 - classe 150 (millimetri)

Dimensione nominale		Fuori del diametro.	Spessore	Lunghezza tramite il hub			Diametro del hub	Diametro sollevato del fronte.	Raggio d'angolo del foro	Profondità dell'incavo	Contro foro	Lunghezza del filo	Fori passanti
Dimensione nominale		Fuori del diametro.	Spessore	WN	COSÌ Interruttore TR	LJ	Diametro del hub	Diametro sollevato del fronte.	LJ	Interruttore	TR		Diametro della circonferenza del bullone.	Nessun	Diametro.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Nessun	H
15	1/2	89	11,2	47,8	16		30,0	35,1	3	10	Smussato al diametro principale del filo a 45^o	16	60,5	4	16
20	3/4	99	12,7	52,3	16		38,0	42,9	3	11		16	69,8	4	16
25	1	108	14,3	55,6	18		49,5	50,8	3	13		18	79,2	4	16
32	1-1/4	117	15,8	57,2	21		58,5	63,5	5	14		21	88,9	4	16
40	1-1/2	127	17,6	62,0	22		65,0	73,2	6	16		22	98,6	4	16
50	2	152	19,1	63,5	25		77,5	91,9	8	18		25	120,6	4	19
65	2-/21	178	22,4	69,8	28		90,5	104,6	8	19		28	139,7	4	19
80	3	190	23,9	69,8	30		108	127,0	10	21		30	152,4	4	19
90	3-1/2	216	23,9	71,4	32		122	139,7	10			32	177,8	8	19
100	4	229	23,9	76,2	33		135	157,2	11			33	190,5	8	19
125	5	254	23,9	88,9	37		164	185,7	11			37	215,9	8	22
150	6	279	25,4	88,9	40		192	215,9	13			40	241,3	8	22
200	8	343	28,5	101,6	44		246	269,7	13			44,4	298,4	8	22
250	10	406	30,3	101,6	49		305	323,8	13			49,3	362,0	12	22
300	12	483	31,8	114,3	56		365	381,0	13			55,6	431,8	12	26
350	14	535	35,1	127,0	57	79	400	412,8	13			57,2	476,2	12	29
400	16	595	36,6	127,0	64	87	457	469,9	13			63,5	539,8	16	29
450	18	635	39,7	139,7	68	97	505	533,4	13			68,3	577,8	18	32
500	20	700	43,0	144,5	73	103	559	584,2	13			73,2	635,0	20	32
600	24	815	47,8	152,4	83	111	663	692,2	13			82,6	749,3	20	35

Il nichel del rame di ASTM B151 flangia 90/10 C70600 di collo della saldatura dell'ANSI B16.5 1

Dimensione nominale		Dimensioni di Ring Joint Flanges						Peso (chilogrammi)
Dimensione nominale		Numero della scanalatura	Diametro della parte sollevata	Diametro del passo.	Profondità	Larghezza	Raggio in basso	WN Sch 40	COSÌ	BL	Interruttore Sch 40	LJ	TR
	B	Numero della scanalatura	K	P	E	F	r2	WN Sch 40	COSÌ	BL	Interruttore Sch 40	LJ	TR
15	1/2							0,57	0,41	0,43	0,42	0,46	0,42
20	3/4							0,73	0,59	0,64	0,60	0,65	0,60
25	1	R15	63,5	47,62	6,35	8,74	0,8	1,03	0,79	0,87	0,81	0,86	0,82
32	1-1/4	R17	73,5	57,16	6,35	8,74	0,8	1,33	1,03	1,16	1,05	1,10	1,07
40	1-1/2	R19	83,0	65,07	6,35	8,74	0,8	1,76	1,36	1,58	1,38	1,43	1,41
50	2	R22	102	82,55	6,35	8,74	0,8	2,61	2,10	2,47	2,14	2,20	2,18
65	2-/21	R25	122	101,60	6,35	8,74	0,8	4,08	3,25	4,00	3,34	3,40	3,38
80	3	R29	134	114,30	6,35	8,74	0,8	4,93	3,87	4,95	3,99	4,00	4,05
90	3-1/2	R33	154	131,78	6,35	8,74	0,8	6,12	4,89	6,42		5,06	5,10
100	4	R36	172	149,22	6,35	8,74	0,8	6,96	5,38	7,09		5,55	5,63
125	5	R40	194	171,45	6,35	8,74	0,8	8,83	6,29	8,72		6,43	6,68
150	6	R43	219	193,68	6,35	8,74	0,8	10,9	7,77	11,4		7,89	8,27
200	8	R48	274	247,65	6,35	8,74	0,8	17,9	12,4	19,6		12,6	12,6
250	10	R52	331	304,80	6,35	8,74	0,8	25,0	17,6	29,1		17,8	17,6
300	12	R56	407	381,00	6,35	8,74	0,8	38,7	27,7	43,8		28,1	27,8
350	14	R59	426	396,88	6,35	8,74	0,8	51	35,3	59		47,6	35,2
400	16	R64	483	454,02	6,35	8,74	0,8	64	44,9	77		63,5	45,3
450	18	R68	547	517,52	6,35	8,74	0,8	75	49,3	94		72,6	49,7
500	20	R72	597	558,80	6,35	8,74	0,8	94	63	123		88,5	63,5
600	24	R76	712	673,10	6,35	8,74	0,8	133	89	188		124,7	90,5

Dimensioni della flangia dell'ANSI B16.5 – classe 300 (millimetri)

Dimensione nominale		Fuori del diametro.	Spessore	Lunghezza tramite il hub			Diametro del hub	Diametro sollevato del fronte.	Raggio d'angolo del foro	Profondità dell'incavo	Contro foro	Lunghezza del filo	Fori passanti
Dimensione nominale		Fuori del diametro.	Spessore	WN	COSÌ Interruttore TR	LJ	Diametro del hub	Diametro sollevato del fronte.	LJ	Interruttore	TR		Diametro della circonferenza del bullone.	Nessun	Diametro.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Nessun	H
15	1/2	95	14,3	52,3	22		38,0	35,1	3	10	23,5	15,7	66,5	4	16
20	3/4	117	15,8	57,2	25		48,0	42,9	3	11	29,0	15,7	82,6	4	19
25	1	124	17,6	62,0	27		54,0	50,8	3	13	36,0	17,5	88,9	4	19
32	1-1/4	133	19,1	65,0	27		63,4	63,5	5	14	44,5	20,6	98,6	4	19
40	1-1/2	155	20,6	6,3	30		70,0	73,2	6	16	50,5	22,4	114,3	4	22
50	2	165	22,4	69,8	33		84,0	91,9	8	18	63,5	28,4	127,0	8	19
65	2-/21	190	25,4	76,2	38		100	104,6	8	19	76,0	31,8	149,4	8	22
80	3	210	28,5	79,2	43		117	127,0	10	21	92,0	31,8	168,1	8	22
90	3-1/2	229	30,3	81,0	44		133	139,7	10		105,0	36,6	184,2	8	22
100	4	254	31,8	85,9	48		146	157,2	11		118,0	36,6	200,2	8	22
125	5	279	35,1	98,6	51		178	185,7	11		145,0	42,9	235,0	8	22
150	6	318	36,6	98,6	52		206	215,9	13		171,0	46,0	269,7	12	22
200	8	381	41,2	111,3	62		260	269,7	13		222,0	50,8	330,2	12	26
250	10	444	47,8	117,3	67	95	321	323,8	13		276,0	55,6	387,4	16	29
300	12	520	50,8	130,0	73	102	375	381,0	13		329,0	60,5	450,8	16	32
350	14	585	53,9	142,7	76	111	425	412,8	13		360,0	63,5	514,4	20	32
400	16	650	57,2	146,0	83	121	483	469,9	13		411,0	68,3	571,5	20	35
450	18	710	60,5	158,8	89	130	533	533,4	13		462,0	69,8	628,6	24	35
500	20	775	63,5	162,1	95	140	587	584,2	13		513,0	73,2	685,8	24	35
600	24	915	69,9	168,1	106	152	702	692,2	13		614,0	82,6	812,8	24	42

Il nichel del rame di ASTM B151 flangia 90/10 C70600 di collo della saldatura dell'ANSI B16.5 1

Dimensione nominale		Dimensioni di Ring Joint Flanges						Peso (chilogrammi)
Dimensione nominale		Numero della scanalatura	Diametro della parte sollevata	Diametro del passo.	Profondità	Larghezza	Raggio in basso	WN Sch 40	COSÌ	BL	Interruttore Sch 40	LJ	TR
	B	Numero della scanalatura	K	P	E	F	r2	WN Sch 40	COSÌ	BL	Interruttore Sch 40	LJ	TR
15	1/2	R11	51,0	34,14	5,56	7,14	0,8	0,75	0,65	0,65	0,66	0,71	0,65
20	3/4	R13	63,5	42,88	6,35	8,74	0,8	1,27	1,11	1,11	1,14	1,20	1,10
25	1	R16	70,0	50,80	6,35	8,74	0,8	1,64	1,39	1,43	1,43	1,49	1,35
32	1-1/4	R18	79,5	60,32	6,35	8,74	0,8	2,07	1,70	1,83	1,75	1,81	1,69
40	1-1/2	R20	90,5	68,28	6,35	8,74	0,8	2,94	2,51	2,69	2,58	2,66	2,54
50	2	R23	108	82,55	7,92	11,91	0,8	3,45	2,91	3,22	2,97	3,02	2,92
65	2-/21	R26	127	101,60	7,92	11,91	0,8	5,10	4,22	4,86	4,41	4,37	4,24
80	3	R31	147	123,82	7,92	11,91	0,8	6,25	5,88	6,83	6,15	6,04	5,94
90	3-1/2	R34	159	131,78	7,92	11,91	0,8	8,78	7,44	8,85		7,64	7,90
100	4	R37	175	149,22	7,92	11,91	0,8	11,4	9,73	11,8		9,98	9,71
125	5	R41	210	180,98	7,92	11,91	0,8	15,4	12,5	15,8		12,7	12,4
150	6	R45	242	211,12	7,92	11,91	0,8	19,8	16,2	21,3		16,5	16,2
200	8	R49	302	269,88	7,92	11,91	0,8	30,5	24,8	34,6		25,2	24,8
250	10	R53	356	323,85	7,92	11,91	0,8	44,1	35,5	54		40,2	35,9
300	12	R57	413	381,00	7,92	11,91	0,8	64	51	79		58	51,5
350	14	R61	458	419,90	7,92	11,91	0,8	88	70	106		86,2	70,1
400	16	R65	508	469,90	7,92	11,91	0,8	113	90	139		113,4	90,4
450	18	R69	575	533,40	7,92	11,91	0,8	138	109	175		133,8	109,0
500	20	R73	635	584,20	9,52	13,49	1,5	169	135	221		167,8	136,0
600	24	R77	750	692,15	11,13	16,66	1,5	249	204	341		249,5	204,0
