Flange di rame del nichel
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Certificazione | ISO PED AD2000 |
| Numero di modello | C70600 classe 150 TR dell'ANSI B16.5 |
| Documento | Brochure del prodotto PDF |

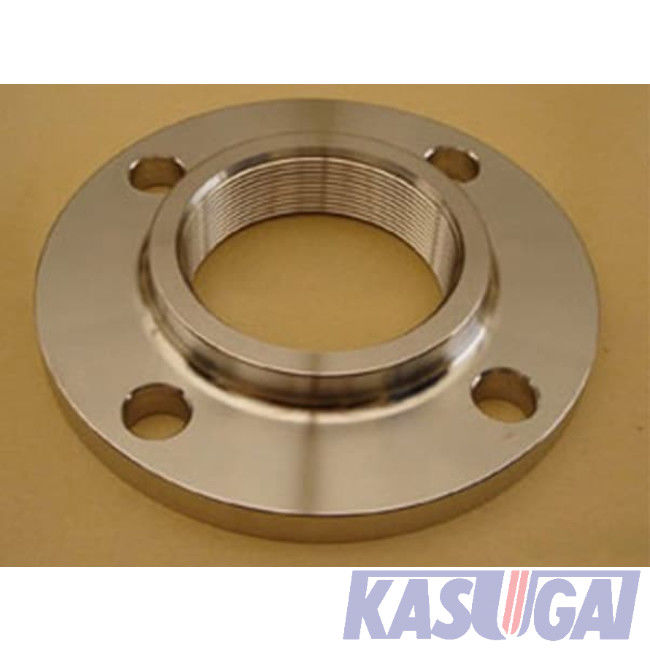

Flange infilate nichel del rame della classe 150 dell'ANSI B16.5 di ASTM B151 C70600 (TR)
Informazioni di prodotto
| Nome di prodotto | Flange infilate nichel del rame della classe 150 dell'ANSI B16.5 di ASTM B151 C70600 (TR) |
| Intervallo di grandezza | 1/2'a 24" |
| Classe di pressione | 150, 300, 400, 600, 900, 1500, 2500, |
| Spessore | Sch10S a Sch160 |
| Norme | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Tipo | Infilato (TR) |
| Dimensioni | ASME/ANSI B16.5/B16.47, disegni su ordinazione |
| Origine | La Cina |
Norme & materiali: ASTM B151
Composizione chimica di ASTM B151 (%)
| UNS | C | Ni | Pb | Fe | Mn | Zn | P | S | C |
| C70600 | Resto | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
| C71500 | Resto | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Proprietà meccaniche di ASTM B151 C70600
| Codice di carattere | Diametro o distanza fra le superfici parallele (millimetri) | Resistenza alla trazione, min (MPa) | Carico di snervamento a 0.5%Extension nell'ambito del carico, min (MPa) | Allungamento di 4xDia o spessore dell'esemplare, min (%) | |
| O60, M30 | Giro, sfortuna e barre quadrate ottagonali e del cono retinico | Tutte le dimensioni | 260 | 105 | 30 |
| H04 | Giro, sfortuna e barre quadrate ottagonali e del cono retinico | Fino a 9,5, includendo | 415 | 260 | 10 |
| Oltre 9,5 - 25, includendo | 345 | 205 | 15 | ||
| Oltre 25 - 80, includendo | 275 | 105 | 30 | ||
| Oltre 80 - 125, includendo | 260 | 105 | 20 | ||
| O60 | Barre e forme rettangolari | Tutte le dimensioni | 260 | 105 | 30 |
| H04 | Barre rettangolari | Fino a 9,5, includendo | 380 | 205 | 10 |
| Oltre 9,5 - 12, includendo | 345 | 195 | 12 | ||
| Over12 a 80, includendo | 275 | 115 | 20 | ||
| H04 | Forme | Tutte le dimensioni | (Come accordato su fra il produttore o il fornitore e l'acquirente) | ||
Tipo della flangia: Flangia infilata
La flangia infilata manifatturiera conformemente a ASME B16.5 è simile allo slittamento sulla flangia, ma il foro avrà un filo di tubo della conicità adeguatamente a ASME B1.20.1. Il filo sarà concentrico con l'asse dell'apertura della flangia e le variazioni allineate (perpendicolare al fronte della flangia) non supereranno 5 millimetri per metro. Le flange infilate sono disponibili nelle dimensioni da NPS 1/2 a NPS 24 per le valutazioni di pressione di classe 150, di classe 300, di classe 400, di classe 600 e di classe 900. Le dimensioni per classe 1500 e classe 2500 sono disponibili da NPS 1/2 a NPS 2-1/2.
Classifichi 150 flange infilate sono fatti senza un contro foro. I fili saranno smussati approssimativamente al diametro principale del filo alla parte posteriore della flangia ad angolo di circa 45 gradi con l'asse del filo. Lo smusso sarà concentrico con il filo e sarà incluso nella misura della lunghezza del filo. La classe 300 e le flange ad alta pressione della classe saranno fatte con un contro foro alla parte posteriore della flangia. I fili saranno smussati al diametro del contatore alesano ad angolo di circa 45 gradi con l'asse dei fili. Il contro foro e smusso saranno concentrici con il filo.
Dimensioni della flangia infilata della classe 150 di ASME B16.5
Un disegno tipico per la flangia infilata della classe 150 con il fronte alzato (rf), ASME B16.5.
Sia il bullone di macchina con i dadi che il bullone del perno con i dadi possono applicarsi a 150# hanno infilato la flangia.
| NPS | D | G | X | K | n | d | l | L | h | Y | T |
| 1/2 | 90 | 34,9 | 30 | 60,3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9,6 |
| 3/4 | 100 | 42,9 | 38 | 69,9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11,2 |
| 1 | 110 | 50,8 | 49 | 79,4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12,7 |
| 1-1/4 | 115 | 63,5 | 59 | 88,9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14,3 |
| 1-1/2 | 125 | 73,0 | 65 | 98,4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15,9 |
| 2 | 150 | 92,1 | 78 | 120,7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17,5 |
| 2-1/2 | 180 | 104,8 | 90 | 139,7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20,7 |
| 3 | 190 | 127,0 | 108 | 152,4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22,3 |
| 3-1/2 | 215 | 139,7 | 122 | 177,8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22,3 |
| 4 | 230 | 157,2 | 135 | 190,5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22,3 |
| 5 | 255 | 185,7 | 164 | 215,9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22,3 |
| 6 | 280 | 215,9 | 192 | 241,3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23,9 |
| 8 | 345 | 269,9 | 246 | 298,5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27,0 |
| 10 | 405 | 323,8 | 305 | 362,0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28,6 |
| 12 | 485 | 381,0 | 365 | 431,8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30,2 |
| 14 | 535 | 412,8 | 400 | 476,3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33,4 |
| 16 | 595 | 469,9 | 457 | 539,8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35,0 |
| 18 | 635 | 533,4 | 505 | 577,9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38,1 |
| 20 | 700 | 584,2 | 559 | 635,0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41,3 |
| 22 | 750 | 641,4 | 610 | 692,2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44,5 |
| 24 | 815 | 692,2 | 663 | 749,3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46,1 |
Nota generale: Tutte le dimensioni sono nei millimetri salvo che la d e la l sono fornite nel pollice. Per tutte le flange infilate di classe 150, t (altezza del fronte alzato) =2mm.
Note: D: fuori del diametro della flangia; K: diametro della circonferenza del bullone; G: fuori del diametro del fronte alzato; X: diametro del hub alla base; n: numero dei bulloni; d: diametro dei fori passanti; l: diametro dei bulloni; L: lunghezza dei bulloni del perno per il fronte alzato 2 millimetri; h: lunghezza minima del filo; Y: lunghezza tramite il hub; T: spessore minimo della flangia.
