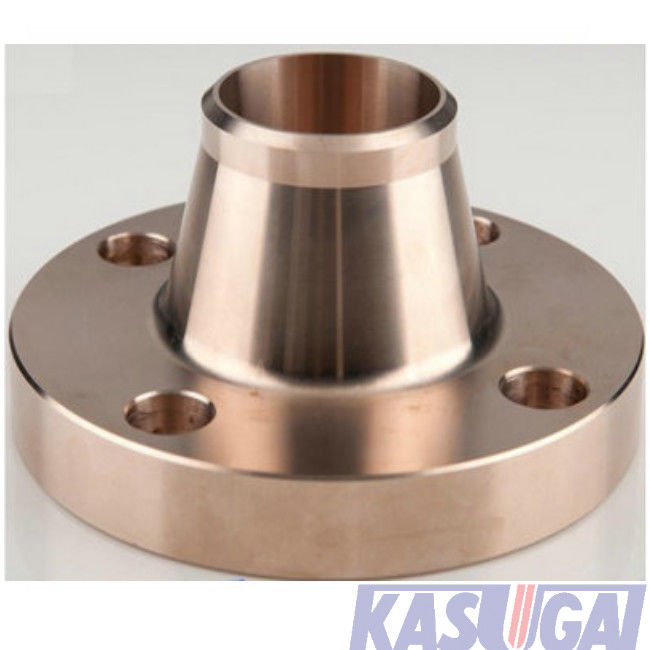

Flange del collo della saldatura del nichel del rame dell'ANSI B16.5/B16.47 di ASTM B151 C71500

Informazioni di prodotto

Norme & materiali: ASTM B151

Composizione chimica di ASTM B151 (%)

Proprietà meccaniche di ASTM B151 C71500

Tipo della flangia: Collo della saldatura (WN)

Una flangia del collo della saldatura, inoltre ha chiamato una flangia affusolata del hub o la flangia del alto-hub, è un genere di flangia che può riassegnare lo sforzo ai tubi, assicurando una diminuzione nella concentrazione di alto-sforzo al fondo della flangia. Ci sono due flange di saldatura del collo progettano – il primo tipo è usato con i tubi mentre il secondo, tipo più lungo non può essere usato con i tubi ma con uno stabilimento di fabbricazione. La flangia del collo della saldatura comprende un montaggio rotondo che estende oltre l'orlo della circonferenza. Queste flange, manifatturiere tipicamente dal pezzo fucinato, realmente sono saldate ai tubi.

Flange lunghe del collo della saldatura (LWN)

Questo tipo della flangia è considerare come le flange del alto-hub, che sono state create in modo dallo sforzo potrebbe essere trasferito al tubo ed a fare diminuire la concentrazione di sforzo al fondo della flangia.

La flangia di saldatura lunga del collo pricipalmente si applica alla costruzione del contenitore a pressione che funziona come ugello (quale un ugello del thermowell). Per attaccare una flangia di saldatura comune del collo ad un contenitore a pressione, un pezzo di tubo è richiesto con saldatura supplementare. Una flangia di LWN d'altra parte attacca direttamente alla nave, quindi, può essere osservata come ugello integralmente di rinforzo. Evita fare una cucitura della saldatura al tubo per flangiare e fornisce il auto-rinforzo.

Riduzione della flangia del collo della saldatura

Inoltre è chiamato ridurrsi saldando la flangia del collo, perché il collo della flangia ha un diametro riducentesi che saldare ad un tubo più di diametro basso.

La flangia riducentesi del collo della saldatura è usata per fare una riduzione di diametro del tubo. Un giunto flangiato riducentesi consiste di una flangia riducentesi e di una flangia standard, funzionanti come un montaggio del riduttore. Come illustrato in Figure-1, la più grande conclusione di riduzione della flangia A, che è in contatto con la flangia standard B, è conosciuta come «la dimensione da cui la riduzione sta facenda»; la più piccola estremità della flangia riducentesi A, che sarà saldata ad un tubo, è conosciuta come «la dimensione a cui la riduzione sta facenda». Il flusso dovrebbe viaggiare dal più di piccola dimensione al più grande. Se la direzione di scorrimento fosse invertita, la turbolenza severa potrebbe svilupparsi.

Per fare una riduzione in linea del tubo con due flange di saldatura standard del collo, un riduttore supplementare sarà usato come illustrato in Figure-2. La lunghezza totale di questa configurazione è 2L+H, che è molto più lungo di L+M di un giunto flangiato riducentesi come illustrato in Figure-1. Significa che l'uso di riduzione delle flange può efficacemente risparmiare lo spazio nella situazione cantata. Infatti, la flangia riducentesi il più delle volte è utilizzata nelle installazioni con spazio limitato.
