Flangia di acciaio al carbonio
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | Classe 900 COSÌ BL LJF TR rf di ASTM A105 ASME/ANSI B16.5 |
| Documento | Brochure del prodotto PDF |

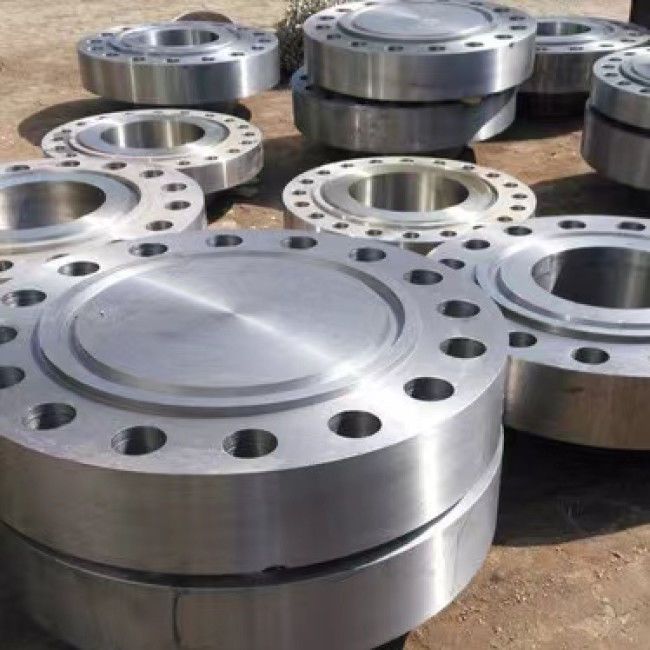

Classe forgiata 900 della flangia di acciaio al carbonio dell'ANSI B16.5 di ASTM A105
Le flange di ASTM A105 sono flange forgiate del acciaio al carbonio per servizio ambientale e più ad alta temperatura nei sistemi di pressione. Queste flange possono essere fabbricate conformemente a varie specifiche standard che coprono ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, lo PS 44, l'api 605 di MSS e le flange di api 6A, ecc. fatte al materiale di ASTM A105 sono limitate un peso massimo di 4540 chilogrammi.
Informazioni di prodotto
| Nome di prodotto | Flangia del acciaio al carbonio di ASTM A105 B16.5 |
| Intervallo di grandezza | Dimensione: 1/2» a 24" |
| Classe di pressione | Classe 900 |
| Norme | ASTM A105 |
| Tipo comune del fronte | Saldatura infilata cieca di saldatura dell'incavo di Lap Joint del mocassino del collo (WN) (COSÌ) (BL) (LJ) (TR) (interruttori) |
| Specificazione | ANSI B16.5 |
| Rivestimento | La pittura antiruggine, potrebbe e la immersione calda galvanizzata, lo zinco placcato, trasparente giallo, pittura nera dell'olio |
Composizione chimica in ASTM A105 (%)
| Classe d'acciaio |
C massimo |
Si | Mn |
P massimo |
S massimo |
Ni massimo |
Cr massimo |
Mo massimo |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Proprietà meccaniche di ASTM A105
| Classe d'acciaio | Resistenza alla trazione | Carico di snervamento | Allungamento in 2in | Riduzione di area |
Solutioning Temperatura |
L'estinzione si raffredda |
| min | min | min | min | min | sotto | |
| A105 | 485 | 250 | 22 | 30 |
Dimensioni della flangia dell'ANSI B16.5 (millimetro) - classe 900
| Dimensione nominale | Fuori del diametro. | Spessore | Lunghezza tramite il hub | Diametro del hub | Diametro sollevato del fronte. | Raggio d'angolo del foro | Profondità dell'incavo | Contro foro | Lunghezza del filo | Fori passanti | |||||
| WN |
COSÌ Interruttore TR |
LJ | LJ | Interruttore | TR | Diametro della circonferenza del bullone. | Nessun | Diametro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 |
Utilizzi le dimensioni della classe 1500 in queste dimensioni. Le flange di saldatura dell'incavo possono essere fornite in NPS da 1/2 a 2 1/2 facendo uso delle dimensioni della classe 1500 |
|||||||||||||
| │ | │ | ||||||||||||||
| 65 | 2-1/2 | ||||||||||||||
| 80 | 3 | 241 | 38,1 | 101,6 | 54 | 54 | 127 | 127,0 | 10 | - | 92 | 41,1 | 190,5 | 8 | 26 |
| 100 | 4 | 292 | 44,5 | 114,3 | 70 | 70 | 159 | 157,2 | 11 | - | 118 | 47,8 | 235,0 | 8 | 32 |
| 125 | 5 | 349 | 50,8 | 127,0 | 79 | 79 | 190 | 185,7 | 11 | - | 145 | 53,8 | 279,4 | 8 | 35 |
| 150 | 6 | 381 | 55,7 | 130,7 | 86 | 86 | 25 | 215,9 | 13 | - | 171 | 57,2 | 317,5 | 12 | 32 |
| 200 | 8 | 470 | 63,5 | 162,1 | 102 | 114 | 298 | 269,7 | 13 | - | 222 | 63,5 | 393,7 | 12 | 39 |
| 250 | 10 | 545 | 69,9 | 184,2 | 108 | 127 | 368 | 323,8 | 13 | - | 276 | 71,4 | 469,9 | 16 | 39 |
| 300 | 12 | 610 | 79,3 | 200,2 | 117 | 143 | 419 | 381,0 | 13 | - | 329 | 76,2 | 533,4 | 20 | 39 |
| 350 | 14 | 640 | 85,9 | 212,9 | 130 | 156 | 451 | 412,8 | 13 | - | 360 | 82,6 | 558,8 | 20 | 42 |
| 400 | 16 | 705 | 88,9 | 215,9 | 133 | 165 | 508 | 469,9 | 13 | - | 411 | 85,9 | 616,0 | 20 | 45 |
| 450 | 18 | 785 | 101,6 | 228,6 | 152 | 191 | 565 | 533,4 | 13 | - | 462 | 88,9 | 685,8 | 20 | 51 |
| 500 | 20 | 855 | 108,0 | 247,6 | 159 | 210 | 622 | 584,2 | 13 | - | 513 | 91,9 | 749,3 | 20 | 54 |
| 600 | 24 | 1040 | 139,7 | 292,1 | 203 | 267 | 749 | 692,2 | 13 | - | 614 | 101,6 | 901,7 | 20 | 67 |
| Dimensione nominale | Dimensioni di Ring Joint Flanges | Peso (chilogrammi) | |||||||||||
| Numero della scanalatura | Diametro della parte sollevata | Diametro del passo. | Profondità | Larghezza | Raggio in basso |
WN Sch 40 |
COSÌ | BL |
Interruttore Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 |
Utilizzi le dimensioni della classe 600 in queste dimensioni. Le flange della saldatura dell'incavo possono essere fornite in NPS da 1/2 a 3 1/2 facendo uso delle dimensioni della classe 600 |
|||||||||||
| 15 | 1/2 | ||||||||||||
| │ | │ | ||||||||||||
| 65 | 2-1/2 | R31 | 156 | 123,82 | 7,92 | 11,91 | 0,8 | 13,5 | 11,7 | 13,2 | - | 11,3 | 11,6 |
| 80 | 3 | R37 | 181 | 149,22 | 7,92 | 11,91 | 0,8 | 21,9 | 19,7 | 22,1 | - | 23,1 | 19,8 |
| 100 | 4 | R41 | 216 | 180,98 | 7,92 | 11,91 | 0,8 | 35,5 | 32,2 | 36,6 | - | 36,7 | 32,4 |
| 125 | 5 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 46,6 | 41,9 | 47,7 | - | 47,6 | 42,1 |
| 150 | 6 | R49 | 308 | 269,88 | 7,92 | 11,91 | 0,8 | 79 | 71 | 83 | - | 86,2 | 71,6 |
| 200 | 8 | R53 | 362 | 323,85 | 7,92 | 11,91 | 0,8 | 118 | 102 | 122 | - | 124,7 | 102 |
| 250 | 10 | R57 | 420 | 381,00 | 7,92 | 11,91 | 0,8 | 159 | 136 | 174 | - | 167,8 | 136 |
| 300 | 12 | R62 | 467 | 419,10 | 11,13 | 16,66 | 1,5 | 179 | 152 | 206 | - | 188,2 | 153 |
| 350 | 14 | R66 | 524 | 469,90 | 11,13 | 16,66 | 1,5 | 219 | 184 | 259 | - | 210,9 | 186 |
| 400 | 16 | R70 | 594 | 533,40 | 12,70 | 19,84 | 1,5 | 296 | 256 | 366 | - | 294,8 | 258 |
| 450 | 18 | R74 | 648 | 584,20 | 12,70 | 19,84 | 1,5 | 369 | 315 | 461 | - | 367,4 | 317 |
| 500 | 20 | R78 | 772 | 692,15 | 15,88 | 26,97 | 2,3 | 686 | 605 | 875 | - | 703,1 | 608 |
